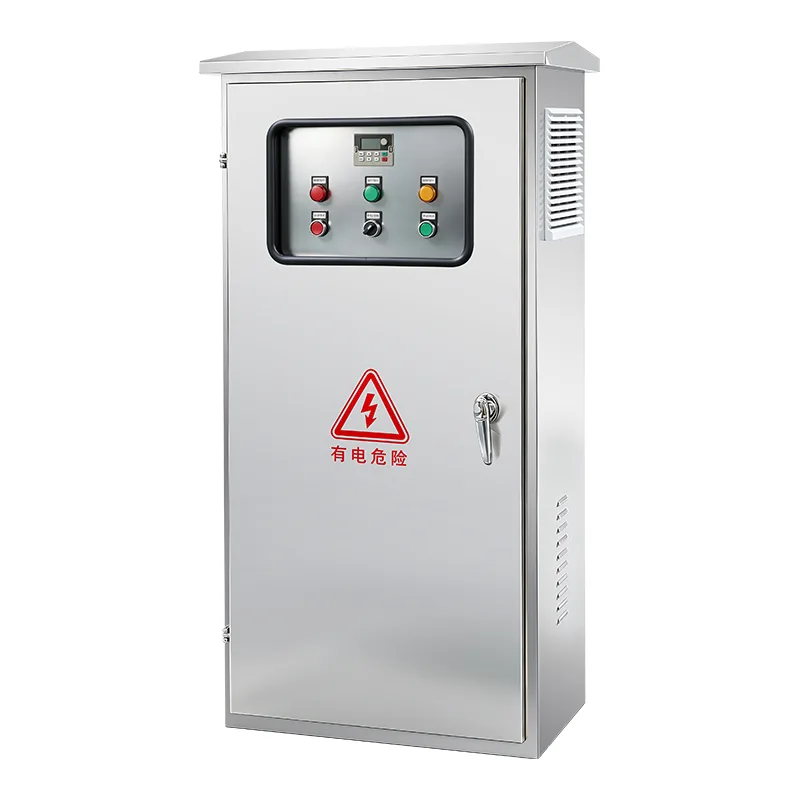

El controlador está disponible en configuraciones para bombas contra incendios accionadas por motores eléctricos (voltaje total, estrella-triángulo, autotransformador, arranque suave y métodos de arranque de bobinado parcial) y bombas contra incendios accionadas por motores diésel (con cargadores de batería duales, control de solenoide de combustible y circuitos de monitoreo del motor). Las potencias nominales van desde 5 HP hasta 400 HP a 208–600 V trifásicos. El arranque automático se activa por una caída de presión en el cabezal del sistema, detectada por un transductor de presión o interruptores de presión, o por señales remotas de válvulas de diluvio, paneles de alarma contra incendios o estaciones manuales. Una vez arrancada, la bomba funciona hasta que todas las causas de arranque hayan desaparecido y la bomba se detenga manual o automáticamente, con un temporizador de funcionamiento mínimo que evita ciclos cortos. Las alarmas integradas cubren falla de fase, inversión de fase, sobrecarga del motor, falla de arranque de la bomba, baja presión y controlador no en automático, con salidas de relé libres de voltaje para administración remota del edificio o conexión del sistema de alarma contra incendios. Una interfaz de operador basada en microprocesador muestra la presión del sistema, el voltaje y la corriente trifásicos, el estado de la alarma y el historial de eventos, con un temporizador de prueba semanal que activa automáticamente la bomba según un cronograma programado para verificar la preparación del sistema. El gabinete está fabricado con acero de gran espesor con recubrimiento en polvo rojo, con clasificación mínima NEMA Tipo 2 (IEC IP31), con NEMA 3R, 4, 4X (IP65) opcional para ambientes exteriores y corrosivos. Opcionalmente está disponible un interruptor de transferencia automática integral para respaldo del generador. El controlador está listado por UL según UL 218, aprobado por FM para Clase 1321/1323 y con marca CE, y se han realizado pruebas completas de aceptación en fábrica en cada unidad antes del envío.
Cuando los sistemas de protección contra incendios exigen un control de bomba garantizado y que cumpla con los códigos y que funcione sin fallas en caso de emergencia, el gabinete de control industrial proporciona la columna vertebral certificada de arranque, monitoreo y protección.
Las torres de oficinas, los hoteles y los edificios de gran altura de uso mixto dependen de un gabinete de control industrial automático para mantener la presión del sistema de rociadores en los pisos superiores. Cuando se abre el cabezal de un rociador, la caída de presión resultante del sistema se detecta instantáneamente y el controlador de la bomba contra incendios enciende la bomba principal para mantener el flujo de agua. Las salidas de alarma integradas del controlador se conectan al panel de alarma contra incendios del edificio para un monitoreo centralizado, mientras que el temporizador de prueba semanal ejercita automáticamente la bomba para verificar la preparación mecánica sin necesidad de que el personal de las instalaciones ejecute la prueba manualmente.
Las fábricas, los almacenes, las plantas de procesamiento de productos químicos y las centrales eléctricas presentan entornos con una alta carga de incendios donde una rápida extinción es fundamental. Los controladores de bombas contra incendios en estas instalaciones a menudo están configurados con arrancadores de voltaje reducido para limitar la corriente de entrada en los sistemas eléctricos de la planta. Para sitios en áreas peligrosas, el controlador se instala de forma remota desde la zona clasificada con entradas de arranque remoto intrínsecamente seguras. Los gabinetes del controlador se especifican para adaptarse a las condiciones de la planta, desde herméticos al polvo para el procesamiento de cemento y madera hasta resistentes a la corrosión para ambientes químicos.
Los aeropuertos, centros de convenciones, hospitales, estadios y edificios gubernamentales requieren un control de bombas contra incendios que cumpla con los códigos y que cumpla con los más altos estándares de listado y aprobación. Los controladores especificados para estos proyectos del sector público generalmente requieren certificación UL y aprobación FM, con paquetes de documentación que incluyen diagramas unifilares, certificados de prueba y manuales de instalación. La interfaz del transductor de presión con registro de tendencias sin papel permite a los jefes de bomberos y aseguradoras verificar la preparación del sistema durante las inspecciones.
Las refinerías, los parques de tanques y las plataformas marinas exigen gabinetes de control industrial diseñados para los requisitos de confiabilidad extrema de los entornos de alto riesgo. Los controladores a menudo están configurados con motores primarios de motor diésel respaldados por sistemas de batería dual para capacidad de arranque en negro. Los gabinetes están especificados según NEMA 4X o IP66 para resistencia a la niebla salina, la corrosión química y el lavado con chorro. El registrador de datos y eventos del controlador proporciona registros auditables para el cumplimiento normativo, documentando cada arranque de bomba, evento de presión y condición de alarma.
Los centros de distribución a gran escala, instalaciones de almacenamiento en frío y almacenes en estanterías confían en Industrial Control Cabinet para suministrar sistemas de rociadores automáticos que protegen el inventario de alto valor. Dadas las grandes áreas de techo, se pueden proteger múltiples zonas de incendio con una sola casa de bombas. La función de retardo de arranque secuencial del controlador evita el arranque simultáneo de varias bombas en el mismo suministro, evitando el colapso del voltaje.
Cuando el suministro de electricidad no es confiable, o donde los códigos del sitio requieren una fuente de energía secundaria, el gabinete de control industrial impulsado por motor diesel mantiene una capacidad de arranque completamente automática independiente de la red. El controlador mantiene baterías de arranque duales con cargadores inteligentes independientes que monitorean el estado de la batería y alertan a los operadores sobre celdas degradadas. Las pruebas automáticas semanales en ambas baterías confirman que el motor está listo para arrancar sin intervención del operador.
Es un panel de control ensamblado en fábrica y homologado, diseñado para detectar caídas de presión, arrancar el controlador de la bomba contra incendios, monitorear fallas y anunciar alarmas, todo dentro de un gabinete que cumple con los códigos diseñado para entornos de salas de bombas contra incendios.
El controlador monitorea continuamente la presión del sistema a través de un transductor de presión o interruptores de presión duales conectados a la red de agua de protección contra incendios. Cuando la presión cae por debajo del punto de ajuste de activación ajustable en campo, el controlador inicia la secuencia de arranque. Para los controladores impulsados por motores eléctricos, el contactor del motor se cierra y la bomba acelera a máxima velocidad. Para los controladores impulsados por motores diésel, el circuito de control energiza el solenoide de combustible, activa el ciclo de arranque del motor de arranque en la Batería 1 y, si el motor no arranca dentro de un período de arranque configurable, alterna automáticamente a la Batería 2 para intentos de arranque sucesivos. Un circuito de detección en funcionamiento (que monitorea la frecuencia de salida del generador en unidades diésel o la corriente del motor en unidades eléctricas) confirma el arranque exitoso y finaliza el ciclo de arranque.
Más allá de la detección automática de caída de presión, el controlador acepta entradas de inicio adicionales para una integración integral del sistema: inicio manual remoto desde un centro de comando contra incendios o estación manual, inicio de válvula de diluvio desde tubería seca o accionamiento de válvula de preacción, y entrada de inicio de interruptor de flujo o temporizador de prueba con duraciones de funcionamiento configurables separadas. En instalaciones de bombas múltiples, un temporizador de arranque secuencial retrasa el arranque de la bomba progresivamente: la bomba 1 arranca inmediatamente al caer la presión, la bomba 2 después de 5 a 10 segundos, la bomba 3 después de un retraso adicional, lo que evita la entrada simultánea de múltiples motores grandes en el mismo suministro.
Para los controladores impulsados por motores eléctricos, el circuito de alimentación entrante está aislado mediante una combinación de interruptor aislante y disyuntor apto para motor, enclavado mecánicamente y operado mediante una única manija montada externamente. La puerta del gabinete se cierra solo con una herramienta cuando la manija está en la posición ON, evitando el acceso no autorizado a las partes vivas. El interruptor de aislamiento está clasificado para desconectar la carga total del motor. La clasificación de resistencia a cortocircuitos es de 100 000 A RMS simétricos a 480 V. La protección contra sobrecarga del motor utiliza relés electrónicos de sobrecarga con detección de pérdida de fase, inversión de fase y desequilibrio de corriente. Para los controladores diésel, los circuitos de protección del motor monitorean la baja presión del aceite, la alta temperatura del refrigerante, el exceso de velocidad y la falla en el arranque, y todas las condiciones se anuncian en la pantalla del controlador y mediante salidas de alarma remotas.
La lógica del controlador es administrada por un tablero de control basado en microprocesador que ejecuta la secuencia de inicio, monitorea todas las entradas, registra eventos y controla las salidas de alarma. Una interfaz de operador montada en la puerta (pantalla de texto LCD o pantalla táctil a color) proporciona presión del sistema en tiempo real, lecturas de corriente y voltaje trifásico, estado de alarma con eventos con marca de tiempo y registros de registro de datos, selección de modo (Auto, Manual, Prueba, Apagado) y programación del temporizador de prueba semanal. Se puede acceder a todos los ajustes de presión y configuración de parámetros sin abrir la puerta principal del gabinete, lo que preserva la integridad del gabinete y permite la inspección sin exponer componentes activos.
Los indicadores de alarma estándar señalan: encendido, falla del sistema, falla de fase, inversión de fase, bomba en funcionamiento, falla de arranque de la bomba, sobrecarga del motor, baja presión, bloqueo del motor, arranque local, arranque remoto y arranque por inundación. Una bocina de alarma audible está montada en el gabinete. Se proporcionan contactos de relé libres de tensión correspondientes a cada alarma para anuncio remoto a través del sistema de alarma contra incendios del edificio o BMS. Cuando se incluye un interruptor de transferencia integral, los indicadores adicionales cubren el interruptor de transferencia normal, el interruptor de transferencia de emergencia y el aislador de emergencia abierto.
La carcasa del controlador está fabricada de acero de gran espesor con recubrimiento en polvo rojo para bomba contra incendios. La clasificación mínima según NFPA 20 §10.3.3.1 es NEMA Tipo 2 (IEC IP31), a prueba de goteo, adecuada para salas de bombas interiores. Para salas de bombas sujetas a rociado de agua debido a fugas en el sello de la bomba o descargas de rociadores contra incendios, se especifican gabinetes impermeables NEMA Tipo 3R (IP51) o NEMA Tipo 4 (IP65). Para instalaciones al aire libre o ambientes corrosivos, se encuentran disponibles gabinetes de acero inoxidable NEMA Tipo 4X. El gabinete está montado en el piso como estándar, con configuraciones de montaje en pared disponibles para controladores de bombas jockey.
Un interruptor de transferencia automática integrado de fábrica opcional proporciona energía de doble fuente para la bomba contra incendios. El ATS se conecta tanto al suministro normal de la red pública (Fuente 1) como al suministro del generador de reserva (Fuente 2). Ante una pérdida de energía normal, o cuando el voltaje o la frecuencia caen fuera de los umbrales preestablecidos, el ATS inicia automáticamente el arranque del generador y transfiere la carga de la bomba contra incendios a la fuente de emergencia. Cuando se restablece la energía normal, el ATS se vuelve a transferir a la fuente normal e inicia el enfriamiento y el apagado del generador. El mecanismo del interruptor de transferencia está bloqueado mecánicamente para evitar que ambas fuentes se conecten simultáneamente. Todos los estados y alarmas del ATS se muestran en la interfaz compartida del operador y se transmiten a través de salidas de relé.
El temporizador de prueba semanal incorporado arranca automáticamente la bomba contra incendios en un día, hora y duración de funcionamiento programados por el usuario, lo que elimina la dependencia de las pruebas manuales para cumplir con NFPA 25. El registrador de datos y eventos registra la presión del sistema a lo largo del tiempo, junto con todos los eventos de inicio, ocurrencias de alarmas y cambios de modo, con una marca de tiempo. Los datos se pueden descargar a una PC a través de RS232, RS485 o USB para analizarlos e informar a las autoridades competentes. Este registro de presión sin papel elimina los problemas de mantenimiento y confiabilidad asociados con los registradores gráficos mecánicos.
Cada gabinete de control se somete a una prueba completa de aceptación en fábrica antes del envío: resistencia de aislamiento, verificación punto a punto del cableado, prueba funcional de la secuencia de arranque automático (transductor de presión y entradas de interruptor), todos los circuitos de alarma y anuncio, modos manual y de prueba, temporizador de prueba semanal y, cuando esté instalado, el interruptor de transferencia automática. El controlador está listado por UL según UL 218, aprobado por FM para Clase 1321/1323, certificado CSA donde se especifica y marcado CE. Con cada unidad se suministra un paquete de documentación completo.
P1: ¿Qué estándares cumple este gabinete de control industrial?
El controlador está diseñado y homologado según UL 218 (estándar para gabinetes de control industrial), aprobado por FM para clase 1321/1323 y cumple con la última edición de NFPA 20. La marca CE y la certificación CSA están disponibles según el mercado objetivo. Cada controlador se ensambla, cablea y prueba en fábrica como una unidad completa antes del envío, según lo exige NFPA 20.
P2: ¿Qué tipos de bombas contra incendios puede manejar este controlador?
El controlador está disponible en dos configuraciones principales: controladores impulsados por motores eléctricos para motores de inducción de jaula de ardilla de 5 HP a 400 HP en sistemas trifásicos de 208 a 600 V y controladores impulsados por motores diésel con cargadores de batería duales integrales y circuitos de monitoreo del motor. Los controladores eléctricos admiten métodos de arranque de voltaje total, estrella-triángulo (transición abierta y cerrada), autotransformador, resistencia primaria, devanado parcial y arranque suave.
P3: ¿Cómo funciona la secuencia de inicio automático?
El controlador monitorea continuamente la presión del sistema a través de un transductor de presión. Cuando la presión cae por debajo del umbral de activación ajustable en campo, el controlador inicia la secuencia de inicio. Un temporizador de funcionamiento ajustable evita ciclos cortos. La bomba continúa funcionando hasta que todas las causas de arranque hayan desaparecido y se inicie una parada manual o automática. En el caso de los controladores diésel, el controlador arranca desde la Batería 1 y, si el motor no arranca, alterna con la Batería 2 en intentos sucesivos.
P4: ¿Puede el controlador comenzar con señales distintas a una caída de presión?
Sí. El arranque manual remoto desde un botón pulsador o panel de alarma contra incendios, el arranque de la válvula de diluvio desde la tubería seca o la activación de la válvula de acción previa y un temporizador de prueba semanal son todas entradas de arranque estándar. Cada entrada se puede configurar con su propia duración de ejecución y nivel de prioridad. En instalaciones de bombas múltiples, un temporizador de arranque secuencial escalona los arranques de la bomba para evitar la entrada simultánea del motor.
P5: ¿Qué alarmas se proporcionan y cómo se comunican externamente?
Las alarmas visuales y audibles estándar cubren: encendido, falla del sistema, falla de fase, inversión de fase, bomba en funcionamiento, falla de arranque de la bomba, sobrecarga del motor, baja presión, bloqueo del motor, arranque local, arranque remoto y arranque por inundación. Cada alarma tiene una salida de relé libre de voltaje correspondiente para la conexión al sistema de alarma contra incendios del edificio o BMS. Una bocina de alarma audible está montada en la puerta del gabinete.
P6: ¿Cuál es la clasificación mínima requerida y qué clasificaciones están disponibles?
Según NFPA 20, la clasificación mínima del gabinete es NEMA Tipo 2 (IEC IP31) a prueba de goteo. Esto es estándar. Para salas de bombas sujetas a rociado de agua o ubicadas al aire libre, se encuentran disponibles como opciones gabinetes NEMA Tipo 3R (IP51), Tipo 4 (IP65) y Tipo 4X (IP66, acero inoxidable).
P7: ¿Se incluye un interruptor de transferencia automática?
Opcionalmente está disponible un interruptor de transferencia automática integral, integrado de fábrica en el gabinete del controlador. Se transfiere automáticamente a un suministro de generador de reserva ante la pérdida de energía normal y se vuelve a transferir al restaurarse. El ATS comparte la interfaz del operador del controlador y las salidas de relé de alarma. Alternativamente, el controlador se puede suministrar sin ATS si el interruptor de transferencia se instala por separado aguas arriba.
P8: ¿Cómo se configura la función de prueba semanal?
El temporizador de prueba semanal incorporado permite programar el día, la hora y la duración de la prueba. Una vez programado, el controlador arranca automáticamente la bomba a la hora programada, la hace funcionar durante el tiempo establecido y luego se detiene. La prueba se puede configurar para que se realice semanalmente, quincenalmente o mensualmente. Todas las ejecuciones de prueba se registran en el registro de eventos con fecha, hora y duración.
P9: ¿Cuál es la clasificación de resistencia a cortocircuitos?
El controlador tiene una clasificación de resistencia a cortocircuitos de 100 000 A RMS simétricos a 480 V (25 000 A a 600 V). Esta alta clasificación de resistencia garantiza que el controlador pueda gestionar de forma segura condiciones de falla en el suministro sin daños estructurales o eléctricos, lo cual es fundamental para un dispositivo de seguridad que debe permanecer operativo durante un incendio.
Un gran aeropuerto internacional en el Medio Oriente emprendió un importante proyecto de expansión de terminal, agregando nuevas salas, zonas comerciales e instalaciones de manejo de equipaje. El diseño de protección contra incendios especificó una casa de bombas contra incendios dedicada con tres bombas contra incendios impulsadas por motores eléctricos (de servicio, de asistencia y de reserva) y una bomba jockey, que suministraba sistemas automáticos de rociadores y tuberías verticales en toda la superficie de la nueva terminal. El cumplimiento de NFPA 20, listado UL y aprobación FM era obligatorio.
La autoridad de seguridad contra incendios del aeropuerto impuso condiciones estrictas al sistema de control de bombas. Todos los controladores debían estar listados por UL y aprobados por FM, sin excepciones para las alternativas fabricadas localmente. La lógica de arranque secuencial tenía que evitar la irrupción simultánea de los motores en la distribución de media tensión del aeropuerto, lo que podría comprometer otras cargas críticas. Los controladores necesitaban comunicar el estado de la bomba, los datos de presión y las condiciones de alarma tanto al panel de alarma contra incendios de la terminal como al sistema centralizado de gestión del edificio del aeropuerto. Además, la sala de bombas debía ubicarse al aire libre, en un ambiente expuesto al sol y con alta humedad, donde la temperatura ambiente durante el día podría acercarse a los 55 °C.
El controlador ensamblado en fábrica y certificado por UL era la única solución compatible. Razones técnicas clave:
● Los controladores se configuraron con un inicio de transición cerrada estrella-triángulo para minimizar la corriente de entrada y al mismo tiempo evitar caídas de voltaje en la sensible red eléctrica del aeropuerto.
● El temporizador de arranque secuencial para la bomba 2 y la bomba 3 se configuró con retrasos de 10 y 20 segundos respectivamente, para garantizar que dos motores no consumieran corriente de arranque simultáneamente.
● El transductor de presión integral con registro de datos sin papel eliminó el registrador gráfico mecánico, que la autoridad de bomberos identificó como un punto de falla común en instalaciones aeroportuarias anteriores.
● Se especificaron gabinetes resistentes a la intemperie NEMA 4 (IP65) con toldos y calentadores internos anticondensación para la sala de bombas exterior, con herrajes de acero inoxidable en todas partes.
● Se conectaron salidas de relé de alarma sin voltaje al panel de alarma contra incendios de la terminal y al BMS, mientras que RS485 Modbus proporcionó datos de diagnóstico detallados al sistema de gestión de mantenimiento del aeropuerto.
● El interruptor de transferencia automática integrado de fábrica en cada controlador garantizaba que, ante la pérdida del suministro eléctrico normal, el generador de reserva arrancaría y alimentaría las bombas contra incendios automáticamente, sin depender de ningún equipo de transferencia externo.
Se fabricaron, probaron en fábrica y enviaron como conjuntos completos tres gabinetes de control industrial impulsados por motores eléctricos (150 HP, transición cerrada estrella-triángulo, gabinetes NEMA 4 con ATS integral) y un controlador de bomba jockey. La puesta en servicio en el sitio implicó conectar los suministros entrantes de la red eléctrica y del generador, los cables del motor, el transductor de presión y las salidas de relé de alarma. Toda la puesta en servicio se realizó en cinco días por controlador. La documentación FAT de fábrica se envió a la autoridad de bomberos del aeropuerto y se aceptó sin revisión.
● Todos los controladores aprobaron las pruebas de aceptación de la autoridad de bomberos del aeropuerto en la primera presentación, incluidas pruebas simuladas de corte de energía y transferencia de generador.
● El arranque de transición cerrada estrella-triángulo eliminó las quejas por caídas de voltaje del equipo de operaciones eléctricas del aeropuerto.
● El sistema de registro de eventos y registro de presión sin papel permitió a la autoridad contra incendios verificar la preparación del sistema durante las inspecciones trimestrales sin necesidad de reemplazar los gráficos manualmente.
● En el primer año de funcionamiento, el temporizador de prueba semanal ejerció consistentemente las bombas según lo programado, con dos problemas menores de fugas en el sello de la bomba identificados tempranamente a través del registro de datos de la ejecución de prueba, evitando la degradación a una falla que se habría descubierto solo durante una emergencia.
● Desde entonces, la autoridad aeroportuaria ha incluido la misma especificación del controlador en sus directrices de diseño estándar para todos los futuros proyectos de terminales y edificios auxiliares en el aeropuerto.
