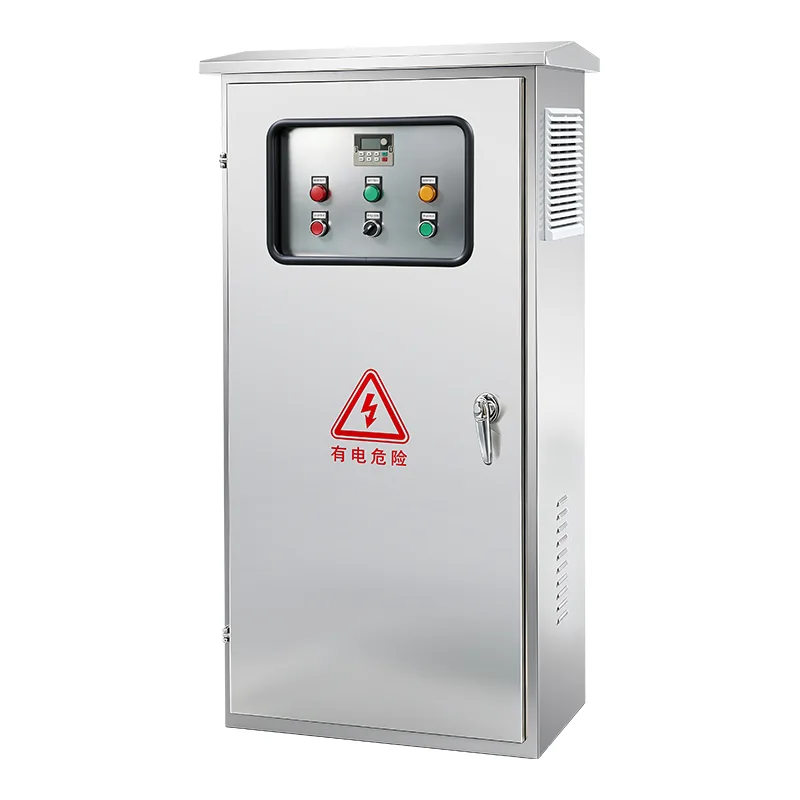

Disponible en configuraciones flexibles para adaptarse a cualquier diseño del sitio de carga, el gabinete de distribución de energía para cargadores de vehículos eléctricos de calidad de la fábrica de Csivei acepta un único suministro de CA entrante (generalmente 400 V trifásico con corrientes nominales de 100 A a 1600 A y superiores) y lo distribuye a múltiples circuitos de cargador salientes. Cada alimentador de salida está protegido individualmente por un disyuntor de caja moldeada o un seccionador con fusible, con protección de corriente residual dedicada cuando sea necesario. Un compartimento de medición de energía centralizado alberga medidores de nivel comercial, lo que permite la facturación por circuito o por cargador de conformidad con los requisitos de servicios públicos locales. La protección contra sobretensiones tipo 1+2 en el bus principal protege todo el sitio contra sobretensiones transitorias inducidas por rayos. El gabinete, con clasificación IP54 a IP65 según el entorno de implementación, está fabricado de acero galvanizado con recubrimiento en polvo resistente a la intemperie. Un controlador de gestión de energía inteligente opcional proporciona equilibrio de carga, rotación de fases, programación del cargador y monitoreo en tiempo real a través de RS485 Modbus o Ethernet, integrándose perfectamente en plataformas de gestión de carga basadas en OCPP. Se mantiene el pleno cumplimiento de IEC 61439-1, IEC 60364-7-722 y los estándares regionales aplicables.
El gabinete de distribución de energía para cargadores de vehículos eléctricos, que actúa como columna vertebral eléctrica de cualquier instalación de carga de vehículos eléctricos moderna, consolida la administración de energía del sitio en un solo gabinete diseñado en fábrica, lo que reduce los trabajos eléctricos en el sitio, acelera la puesta en servicio y mejora la seguridad operativa.
Las áreas de servicio de las autopistas, las plazas de carga urbanas y las estaciones de servicio que implementan múltiples cargadores rápidos de CC requieren una distribución de energía sólida y de alta capacidad. El gabinete recibe el suministro principal de servicios públicos y distribuye alimentación protegida y medida individualmente a cada cargador. El compartimento de medición centralizado admite la facturación de nivel de servicio público para cada bahía, mientras que la protección contra sobretensiones integrada protege los costosos dispositivos electrónicos de carga rápida de los transitorios de la red.
Las estaciones de autobuses eléctricos, los centros de entrega de última milla y los patios de flotas municipales utilizan varios cargadores simultáneamente durante los períodos de carga nocturna. El gabinete de distribución centraliza la energía entrante y la gestión de carga, lo que permite al operador del depósito equilibrar la demanda entre los cargadores, evitar disparos del interruptor principal y programar la carga para los períodos de tarifas de menor actividad. La generosa capacidad de alimentación del gabinete se adapta a futuras expansiones de la flota sin necesidad de realizar retrabajos eléctricos importantes.
Las torres de oficinas, los centros comerciales y los parques empresariales que ofrecen carga de vehículos eléctricos a empleados o clientes suelen desplegar docenas de cargadores de CA en múltiples niveles de estacionamiento. Un gabinete de distribución central por piso o zona acepta una alimentación secundaria y distribuye energía a cargadores individuales montados en la pared. La medición por circuito permite una asignación precisa de los costos de energía a las empresas arrendatarias o a los presupuestos de los departamentos.
Los desarrollos residenciales de varios pisos que modernizan la carga de vehículos eléctricos en decenas o cientos de plazas de estacionamiento se benefician de un enfoque de gabinete de distribución. Uno o más gabinetes ubicados en salas de distribución eléctrica o salas de distribución a nivel de estacionamiento reciben el suministro exclusivo para vehículos eléctricos del edificio y distribuyen alimentaciones medidas y protegidas a cargadores individuales en las bahías de residentes. La gestión de carga dentro del gabinete evita que la carga de vehículos eléctricos exceda la capacidad eléctrica asignada del edificio.
Los sitios de carga independientes alejados de la infraestructura urbana a menudo carecen de paneles de distribución de BT adecuados para cargas de cargadores de vehículos eléctricos. Un gabinete de distribución de energía dedicado desplegado junto al transformador o grupo electrógeno proporciona un punto de distribución de BT completo y preconfigurado, lo que elimina la necesidad de fabricar tableros de distribución personalizados en el sitio y reduce significativamente el tiempo de puesta en servicio.
Los desarrollos a gran escala que combinan estacionamiento residencial, comercial, minorista y público pueden implementar múltiples gabinetes de distribución en una arquitectura escalonada. Un gabinete de entrada principal en la subestación alimenta los gabinetes de subdistribución en cada zona de estacionamiento, creando una topología de distribución de energía estructurada y escalable que coincide con la construcción por fases y la creciente adopción de vehículos eléctricos.
El gabinete de distribución de energía para cargadores de vehículos eléctricos está diseñado como un tablero de distribución de baja tensión ensamblado en fábrica y completamente integrado, diseñado específicamente para las demandas eléctricas únicas de la infraestructura de carga de vehículos eléctricos.
La sección de entrada del gabinete acepta cables de suministro de servicios públicos simples o dobles terminados en un disyuntor principal o un disyuntor de aire clasificado para satisfacer la demanda máxima del sitio. Los ACB con protección basada en microprocesador ofrecen umbrales ajustables para protección contra sobrecarga, cortocircuito y falla a tierra, con funciones de mitigación de arco eléctrico cuando sea necesario. La protección contra sobretensiones entrantes (SPD tipo 1 capaces de manejar corrientes de impulso de hasta 25 kA (10/350 μs)) proporciona la primera línea de defensa contra la caída directa de rayos en la infraestructura aguas arriba.
Los múltiples circuitos salientes del cargador están protegidos por disyuntores individuales de caja moldeada o seccionadores con fusibles, cada uno de ellos clasificado para la corriente de entrada máxima del cargador conectado. Los alimentadores están dispuestos para una distribución equilibrada de fases en todo el sistema de barras colectoras trifásicas, minimizando la corriente neutra y mejorando la calidad general de la energía. Para alimentaciones de cargador rápido de CC, los MCCB con configuraciones de disparo magnético ajustables se adaptan a las características de irrupción del cargador sin disparos molestos. La protección de corriente residual (Tipo B o Tipo A con detección de CC de 6 mA) se proporciona en los circuitos relevantes de acuerdo con IEC 60364-7-722.
Un compartimento de medición dedicado alberga medidores de energía de grado comercial para cada circuito o grupo de circuitos salientes, según los requisitos de facturación. Los medidores se comunican a través de Modbus RTU o TCP/IP con un concentrador de datos centralizado, que transmite datos consolidados a la plataforma de gestión de carga o al sistema de facturación de servicios públicos. Hay medidores certificados MID o equivalentes disponibles para mercados que requieren medición de ingresos regulatoria.
Un controlador de gestión de carga integrado opcional monitorea el consumo en tiempo real en el alimentador principal de entrada y en cada alimentador de salida. Cuando la demanda total del sitio se acerca al máximo configurado, el controlador asigna dinámicamente la capacidad disponible entre los cargadores conectados, lo que reduce la producción en bahías de menor prioridad, difiere las sesiones programadas o activa la rotación de fases para mantener el servicio y al mismo tiempo evitar la sobrecarga del disyuntor principal. La comunicación con los cargadores individuales se realiza a través de OCPP o Modbus directo, y el controlador puede responder a señales externas como tarifas horarias, disponibilidad de generación solar o comandos del sistema de gestión de energía del edificio.
El sistema de barras colectoras principal está fabricado de cobre o aluminio estañado, dimensionado para corriente nominal con reducción de potencia adecuada para el aumento de temperatura interna del gabinete. Los soportes de las barras colectoras son de polímero reforzado con fibra de vidrio y están clasificados para resistir cortocircuitos. El cableado interno utiliza un cable retardante de llama, con bajo contenido de humo y sin halógenos, con todos los circuitos de control y medición separados de la ruta de alimentación. La entrada de cables se realiza a través de placas prensaestopas extraíbles en la base del gabinete, dimensionadas para las secciones transversales de cables entrantes y salientes especificadas.

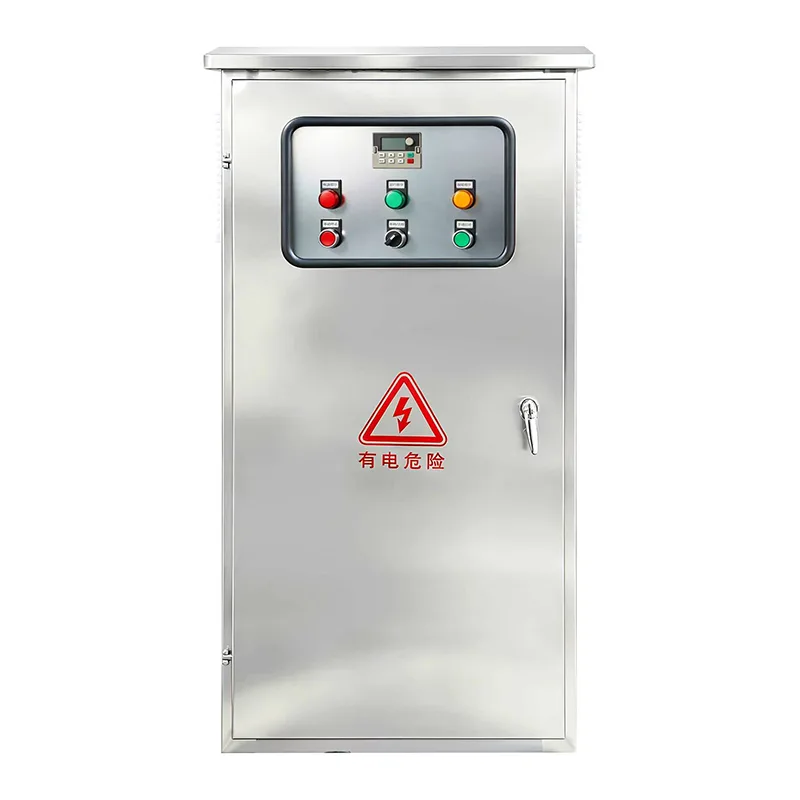

El gabinete de piso está construido con chapa de acero galvanizado de 1,5 mm a 2,0 mm, con costuras completamente soldadas y un acabado con recubrimiento en polvo estabilizado contra los rayos UV. El índice de protección estándar es IP54, con IP65 disponible para ambientes exteriores o con mucho polvo. El gabinete cuenta con una puerta frontal con bisagras y empaquetadura con manija con cerradura y ventana de visualización opcional sobre los instrumentos de medición. La ventilación pasiva se proporciona mediante rejillas filtradas o desagües de ventilación, con convección natural ayudada por recorridos de aire calculados. Para gabinetes con alta densidad de carga continua, se integra ventilación de aire forzado controlada termostáticamente, con contactos de alarma en caso de falla del ventilador. Hay disponibles calentadores internos anticondensación para instalaciones frías o de alta humedad.
El gabinete está diseñado y probado según IEC 61439-1 e IEC 61439-2 para conjuntos de aparamenta y control de bajo voltaje, con cumplimiento específico de IEC 60364-7-722 para equipos de suministro de vehículos eléctricos. La contención de fallas de arco interno, el blindaje de componentes a prueba de dedos y un aislador de entrada principal que se puede operar sin abrir la puerta del gabinete son estándar. La continuidad de tierra en todas las secciones se garantiza mediante una barra colectora de tierra protectora dedicada unida al gabinete. Todos los componentes llevan la marca CE, con UL y otras certificaciones regionales disponibles.
P1: ¿Cuántos cargadores puede admitir un gabinete de distribución?
El número de alimentadores de salida es totalmente configurable. Por lo general, un solo gabinete puede admitir de 4 a 24 circuitos de cargador, según la clasificación actual de cada cargador y la capacidad total de suministro entrante. Para sitios más grandes, se pueden conectar en cascada varios gabinetes en una topología de distribución principal y secundaria.
P2: ¿Necesito un medidor independiente para cada circuito de carga?
Esto depende de sus requisitos de facturación. Para la carga pública donde cada puesto debe facturarse de forma independiente, se recomienda la medición por circuito. Para depósitos de flotas o carga en lugares de trabajo donde el consumo total de energía se asigna internamente, la medición grupal puede ser suficiente. El gabinete se puede configurar para cualquiera de los dos enfoques.
P3: ¿Qué voltaje de suministro entrante y clasificaciones de corriente están disponibles?
Las configuraciones estándar aceptan 230/400 V trifásico, 50/60 Hz, con corrientes nominales de entrada de 100 A a 1600 A. Calificaciones más altas están disponibles bajo petición. Para instalaciones más grandes, un transformador dedicado puede alimentar el gabinete directamente.
P4: ¿Se puede instalar el gabinete al aire libre junto a los cargadores?
Sí. El gabinete está disponible en clasificaciones IP55 o IP65 para instalación en exteriores. Se recomienda un toldo parasol y un calentador anticondensación para un servicio prolongado al aire libre en climas cálidos, húmedos o fríos. El gabinete se puede montar sobre un zócalo o plataforma de concreto, con entrada de cables inferior a través de placas prensaestopas selladas.
P5: ¿Qué es el controlador de gestión de carga y cómo funciona?
El controlador inteligente opcional monitorea el consumo en tiempo real en todos los circuitos. Cuando la demanda total se acerca a la carga máxima permitida del sitio, reduce dinámicamente la energía en los cargadores de menor prioridad o rota los programas de carga para evitar que se dispare el disyuntor principal. Esto permite conectar más cargadores a un suministro determinado, lo que reduce la capacidad de conexión a la red requerida y los costos de servicios públicos asociados.
P6: ¿Cómo se integra este gabinete con un sistema de gestión de carga (CMS)?
El controlador de gestión de carga y medición del gabinete admite Modbus RTU/TCP y puede interactuar con plataformas de gestión de carga compatibles con OCPP. Los datos del medidor y el estado de las alarmas se transmiten al CMS, lo que permite a los operadores ver la distribución de energía en todo el sitio en el mismo tablero utilizado para la administración del cargador.
P7: ¿Puede el gabinete acomodar futuras adiciones de cargadores?
Sí. El gabinete se puede suministrar con posiciones de alimentación de salida de repuesto, capacidad de barra colectora preinstalada y espacio para módulos de medición adicionales. Esto permite agregar nuevos circuitos del cargador conectando el cable del cargador e instalando el disyuntor del alimentador, sin necesidad de modificar la barra colectora.
P8: ¿Qué normas reglamentarias cumple el gabinete?
El gabinete está construido y probado según IEC 61439-1/2, con requisitos específicos de instalación de vehículos eléctricos según IEC 60364-7-722. Se encuentran disponibles certificaciones regionales que incluyen CE, UKCA y equivalentes. Proporcionamos documentación completa que incluye diagramas unifilares, certificados de prueba y manuales de instalación con cada gabinete.
Una cadena nacional de venta minorista de combustible que opera más de 200 estaciones de servicio emprendió un ambicioso programa para instalar centros de carga rápida de CC en sitios de alto tráfico a lo largo de las principales autopistas. Cada sitio debía implementar de cuatro a ocho cargadores rápidos de CC de doble pistola, creando de 8 a 16 bahías de carga. La implementación se realizaría en fases, con el potencial de duplicar la capacidad de carga en fechas futuras.
Cada sitio presentó un conjunto consistente de desafíos de infraestructura eléctrica. La distribución de BT existente dentro del quiosco de la gasolinera no fue diseñada para las demandas de los cargadores rápidos de CC, que en conjunto podrían requerir de 400 A a 800 A por sitio. La fabricación de tableros de distribución personalizados en el sitio para cada ubicación introduciría costos de ingeniería significativos, calidad inconsistente y un tiempo de inactividad prolongado durante la instalación. El punto de conexión del suministro de servicios públicos a menudo estaba ubicado lejos de las posiciones ideales del cargador, lo que requería un enfoque estructurado para la distribución de cables.
El minorista también requería una medición de energía centralizada para cada puerto de carga para respaldar la facturación al cliente por sesión, y exigía una protección sólida para los costosos dispositivos electrónicos del cargador rápido. Dado que las gasolineras estaban clasificadas como zonas peligrosas, la estricta seguridad eléctrica y el cumplimiento normativo no eran negociables.
Se seleccionó un gabinete de distribución de energía estandarizado y diseñado en fábrica como columna vertebral de cada sitio. Cada gabinete se configuró para coincidir con los requisitos de energía y el número de cargadores del sitio; generalmente un suministro entrante de 630 A u 800 A con ocho circuitos alimentadores salientes de 125 A a 160 A.
● Un gabinete probado previamente reemplazó lo que habría sido un tablero de distribución personalizado, lo que ahorró semanas de ingeniería eléctrica en cada sitio.
● La medición de grado de ingresos por circuito dentro del compartimento de medición dedicado del gabinete proporcionó datos de facturación compatibles con los servicios públicos para cada módulo de carga, integrados directamente en la plataforma de pago del minorista.
● La protección contra sobretensiones de tipo 1+2 en el suministro principal de entrada y los SPD de tipo 2 en los alimentadores de salida proporcionaron una defensa en capas para los componentes electrónicos del cargador.
● El aislador de entrada principal y los interruptores de alimentación individuales permitieron un aislamiento seguro para el mantenimiento, con una instalación de bloqueo para la seguridad de los contratistas.
● El gabinete IP65 con clasificación para exteriores con calentador anticondensación permitía colocar el gabinete junto a los cargadores, minimizando los tendidos de cables salientes.
● Se incluyeron posiciones de alimentación de repuesto en cada sitio, lo que permitió conectar cargadores adicionales en fases futuras sin necesidad de reemplazar gabinetes ni realizar reelaboraciones eléctricas importantes.
Se implementaron gabinetes de distribución de energía para cargadores de vehículos eléctricos estandarizados con clasificación de 800 A y ocho circuitos alimentadores de salida en los primeros 50 sitios. Cada gabinete incluía medición de nivel comercial en todos los circuitos, protección contra sobretensiones tipo 1+2 y un gabinete IP65 con calefacción anticondensación. Los gabinetes se fabricaron, probaron y enviaron como conjuntos completos, y solo requirieron conexión de suministro entrante y cableado de cargador saliente en el sitio. El tiempo de puesta en servicio promedió menos de dos días por sitio desde la entrega hasta la energización.
● El tiempo de puesta en servicio del sitio se redujo aproximadamente un 60 % en comparación con las soluciones de tableros de distribución personalizados, lo que aceleró el programa de implementación nacional.
● El diseño estandarizado del gabinete eliminó la variación en la calidad eléctrica y el cumplimiento de seguridad en todo el portafolio del sitio.
● Después de 18 meses de funcionamiento, no se registraron fallas eléctricas relacionadas con el gabinete y se confirmó que la protección contra sobretensiones funcionó en dos sitios durante eventos relámpagos, protegiendo los componentes electrónicos del cargador.
● Las posiciones de alimentación de repuesto se activaron en 15 sitios en la fase dos de la implementación, y se agregaron nuevos circuitos de carga en menos de un día, lo que valida la estrategia de diseño preparada para el futuro.
● Desde entonces, el minorista de combustible adoptó la misma especificación de gabinete para 50 sitios adicionales, y su equipo de ingeniería eléctrica citó la integración del gabinete con su plataforma CMS centralizada como una ventaja operativa clave.
