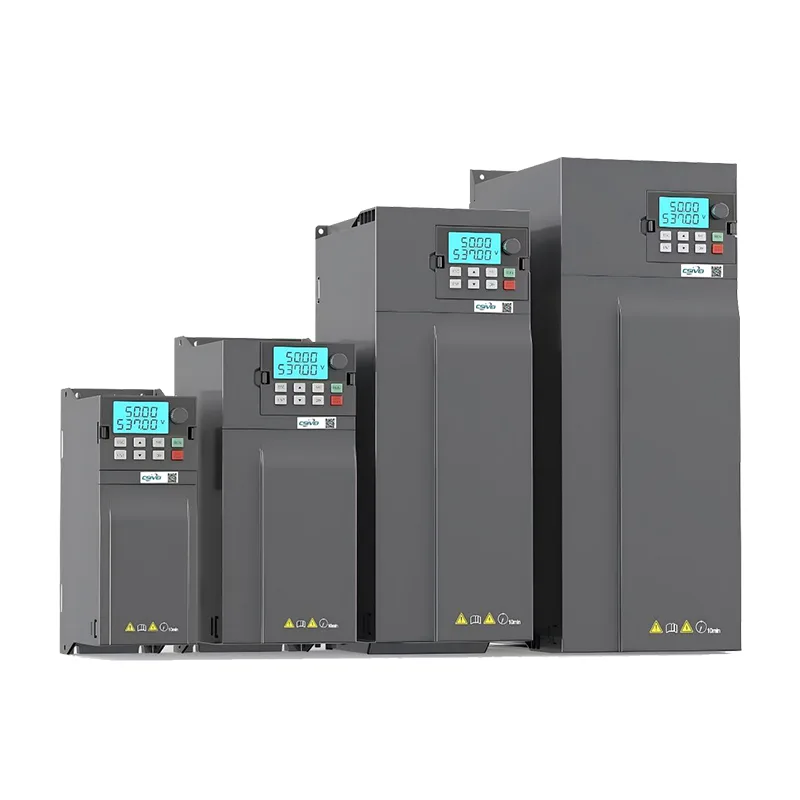

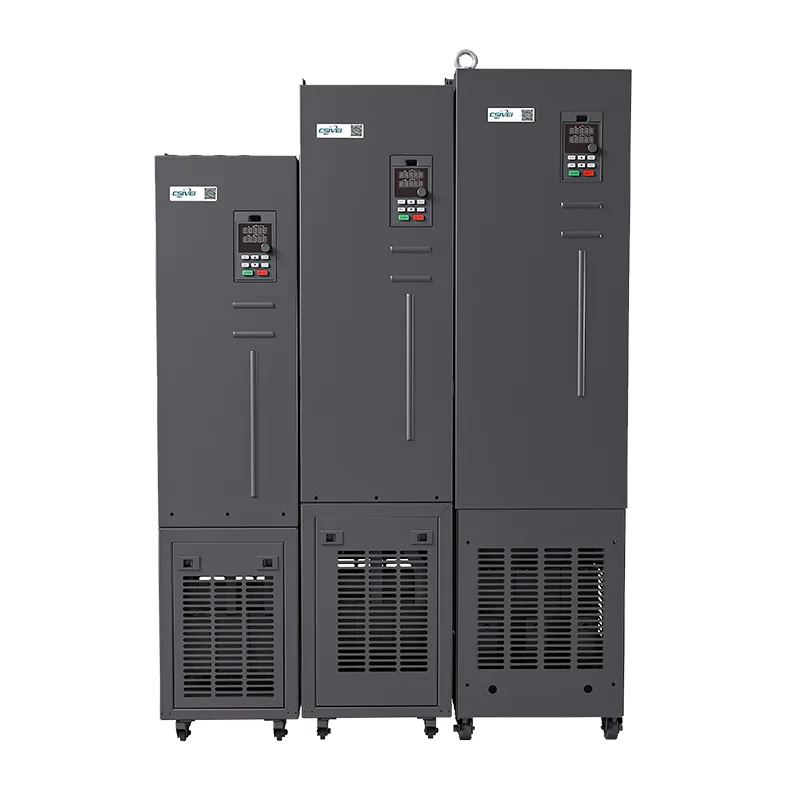

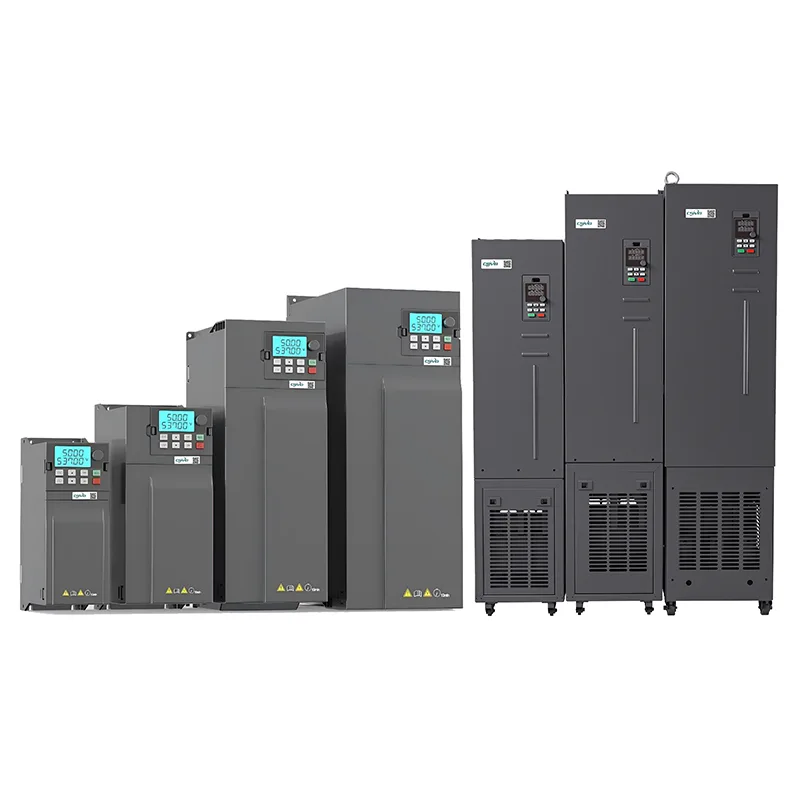

Variador de frecuencia de CA trifásico de alto rendimiento

Compre VFD de variador de frecuencia de CA trifásico de alto rendimiento en la fábrica de Csivei en China. Está diseñado para aplicaciones industriales de servicio pesado y adecuado para ventiladores grandes, bombas centrífugas, compresores y transportadores de líneas de producción. Ofrece un par y una estabilidad excepcionales en funcionamiento continuo. Impulsado por un control vectorial avanzado de circuito cerrado, este variador admite un alto par de arranque, funcionalidad PLC incorporada, múltiples protocolos de comunicación (Modbus, Profibus opcional) y un teclado LCD intuitivo para monitoreo en tiempo real. El gabinete IP20 con filtro IP40 opcional garantiza confiabilidad en entornos exigentes.

¿Qué es el variador de frecuencia de CA trifásico de alto rendimiento y por qué es importante?

En esencia, un variador de frecuencia regula la velocidad y el par del motor ajustando la frecuencia y el voltaje de la energía suministrada. Pero nuestro CSIVEI VFD va mucho más allá del control de velocidad básico.

Permite un arranque suave para reducir el estrés mecánico, una respuesta de par dinámica para cargas pesadas y una optimización de energía en tiempo real que reduce directamente el consumo de electricidad. Para operaciones que requieren una sincronización precisa, como transportadores de múltiples secciones, sistemas de procesamiento por lotes o bombas controladas por presión, este variador proporciona la precisión y repetibilidad que exige su proceso.

En definitiva, transforma un motor de velocidad fija en un actuador flexible e inteligente que se adapta a tus necesidades de producción en tiempo real.

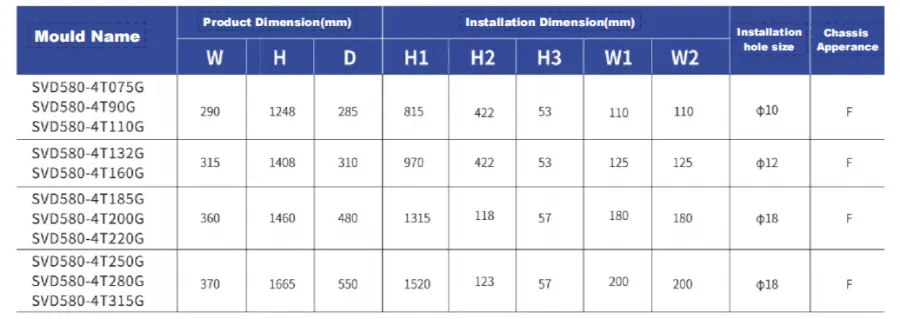

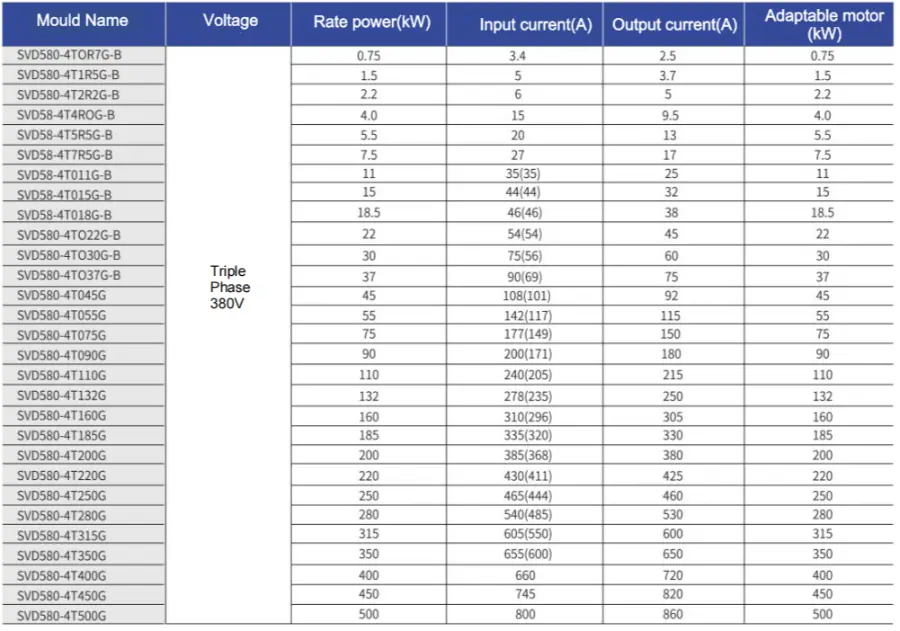

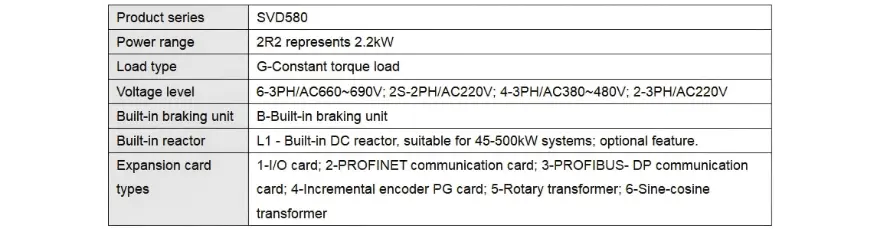

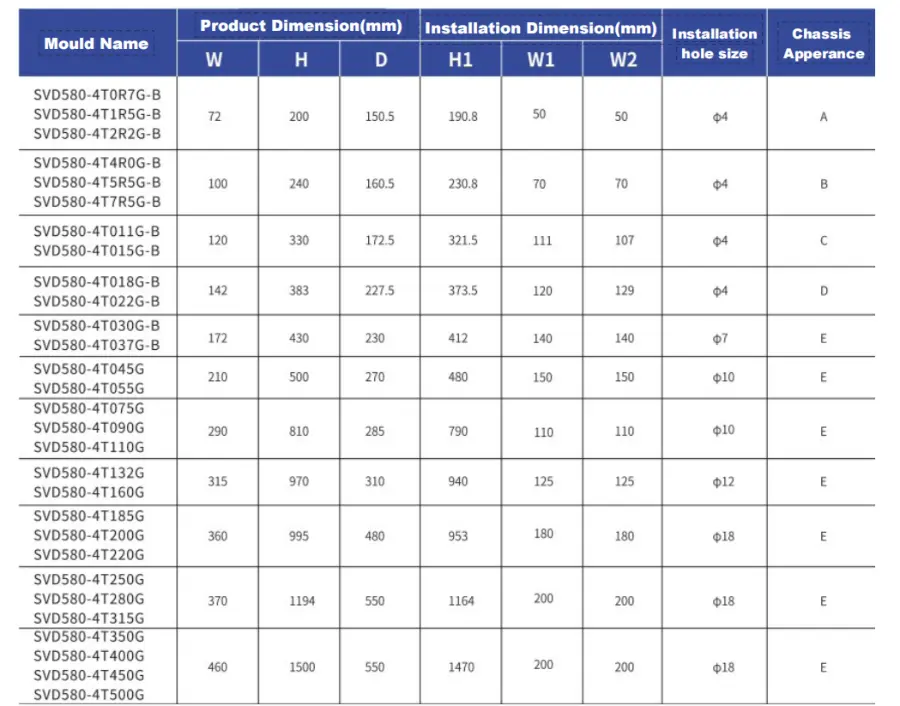

Parámetros y especificaciones principales

Ventajas clave

1. Torque excepcional de baja frecuencia

El variador de frecuencia de CA trifásico de alto rendimiento ofrece un par nominal del 150 % a 0,5 Hz en modo de control vectorial sin sensores (SVC). Esto significa un arranque confiable y una operación estable incluso bajo cargas iniciales pesadas, como trituradoras, bombas de lodo o ventiladores de alta inercia, donde las transmisiones convencionales a menudo se disparan o se detienen.

2. Limitación de par incorporada (función "Excavadora")

A diferencia de los VFD estándar que simplemente se activan por sobrecorriente, nuestro variador incluye una función inteligente de limitación de par. Limita automáticamente el torque durante cambios abruptos de carga, evitando golpes mecánicos y tiempos de inactividad inesperados. Esta característica es particularmente valiosa para aplicaciones con cargas fluctuantes, como mezcladoras, extrusoras y equipos de elevación.

3. Regulación automática de voltaje (AVR)

Cuando el voltaje de la red fluctúa, lo cual es común en las zonas industriales, la función AVR mantiene un voltaje de salida estable al motor. Esto protege sus devanados, garantiza un par constante y evita molestos disparos por subtensión.

4. Modos de control flexibles

Elija entre control vectorial de bucle abierto SVC para una respuesta dinámica de alto rendimiento o control V/F para aplicaciones más simples de tipo ventilador/bomba. El variador también admite separación V/F, lo que permite un ajuste independiente de voltaje y frecuencia para configuraciones de motores especializados.

5. Funcionalidad integrada de PLC y PID

La capacidad de lógica programable incorporada maneja tareas de automatización simples sin requerir un PLC externo. El controlador PID integrado permite el control de procesos de circuito cerrado (por ejemplo, mantener una presión constante en un sistema de suministro de agua o una temperatura estable en un enfriador) utilizando sensores de retroalimentación estándar.

Aplicaciones típicas

El variador de frecuencia de CA trifásico de alto rendimiento CSIVEI está diseñado para aplicaciones industriales de servicio pesado que requieren un alto par de arranque y servicio continuo:

Bombas grandes: bombas de riego, bombas de drenaje, bombas principales de suministro de agua.

Compresores centrífugos: compresores de aire industriales, sistemas de refrigeración.

Enfriadores HVAC: enfriadores de tornillo, enfriadores centrífugos, manejadores de aire grandes

Equipos de minería: bombas para lodo, ventiladores, trituradoras

Maquinaria para trabajar metales: tornos, fresadoras, prensas.

Con control vectorial avanzado y múltiples opciones de comunicación, se integra perfectamente en líneas de producción automatizadas.

Preguntas frecuentes

¿Necesito una resistencia de frenado externa?

Eso depende. Si necesita una desaceleración rápida o la carga tiene una alta inercia (como centrífugas, grúas, polipastos o bobinadoras), entonces sí, necesitará una. En los variadores que tienen una unidad de frenado interna, la resistencia maneja la energía regenerativa para evitar fallas de sobretensión y acortar los tiempos de parada. Para ventiladores y bombas con desaceleración más lenta, generalmente puedes omitirlo.

¿Qué protocolos de comunicación son compatibles?

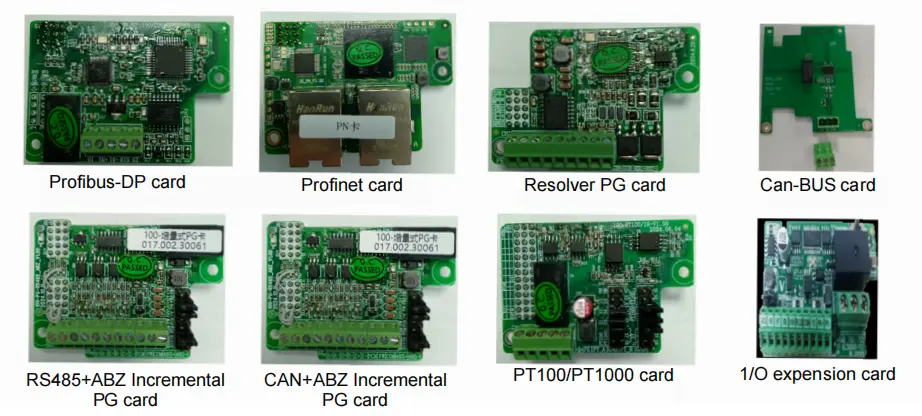

Todos los variadores CSIVEI vienen con Modbus RTU sobre RS485 de serie. Hay módulos opcionales disponibles para Profibus DP, Profinet, Ethernet/IP, CANopen y DeviceNet. Estos le permiten integrarse con los principales sistemas PLC y SCADA para monitoreo remoto, cambios de parámetros y control centralizado.

¿Qué protecciones están integradas en el disco?

Los variadores CSIVEI incluyen un sólido conjunto de protecciones: sobretensión, subtensión, sobrecorriente, cortocircuito, sobretemperatura (disipador), pérdida de fase en entrada o salida y sobrecarga del motor (sobrecarga térmica electrónica, I²t). Estos ayudan a que todo funcione de manera confiable y prolongan la vida útil del equipo.

¿Cómo ahorra energía el VFD?

Para cargas de par variable como ventiladores y bombas, la potencia sigue las leyes de afinidad: es proporcional al cubo de la velocidad. Reducir la velocidad en un 20% reduce el uso de energía en aproximadamente un 50%. La función de optimización automática de energía (AEO) reduce el voltaje para igualar la carga real para lograr ahorros adicionales. El modo de suspensión también apaga el motor durante períodos de baja demanda, eliminando el consumo de energía en inactivo.

¿Cuál es la vida útil típica de un VFD y cómo lo mantengo?

Con una instalación y condiciones adecuadas, un VFD puede durar entre 10 y 15 años. Mantenimiento clave: mantenga limpio el gabinete: la acumulación de polvo acaba con la eficiencia de la refrigeración; revise los ventiladores de enfriamiento (normalmente duran entre 3 y 7 años; reemplácelos si hacen ruido o fallan); inspeccione los condensadores del bus de CC (envejecen con el tiempo y la temperatura); si el variador ha estado almacenado durante más de dos años, vuelva a colocar las tapas antes de encenderlo; controlar la temperatura ambiente; ocasionalmente haga una copia de seguridad de los parámetros en el teclado o en el almacenamiento externo. Una inspección rápida cada 6 a 12 meses ayuda a evitar sorpresas.

Estudio de caso de cliente

Una planta de procesamiento de alimentos enfrentaba acumulaciones recurrentes de productos y espacios vacíos en múltiples secciones del transportador. Los ajustes manuales de velocidad fueron ineficientes y provocaron frecuentes paradas de línea.

Nuestra solución– Se instalaron tres variadores de frecuencia de CA trifásicos de alto rendimiento CSIVEI en secciones clave del transportador, conectados mediante Modbus al PLC central para un control de velocidad coordinado.

Resultados obtenidos:

Velocidades del transportador sincronizadas automáticamente con tasas de producción en tiempo real

El tiempo de inactividad se redujo en un 25%

El tiempo de cambio de producto se redujo de 30 minutos a 10 minutos.

Posteriormente, la solución se amplió a seis líneas de producción adicionales.

Este caso demuestra cómo nuestro VFD ofrece mejoras operativas mensurables, no solo beneficios teóricos.
