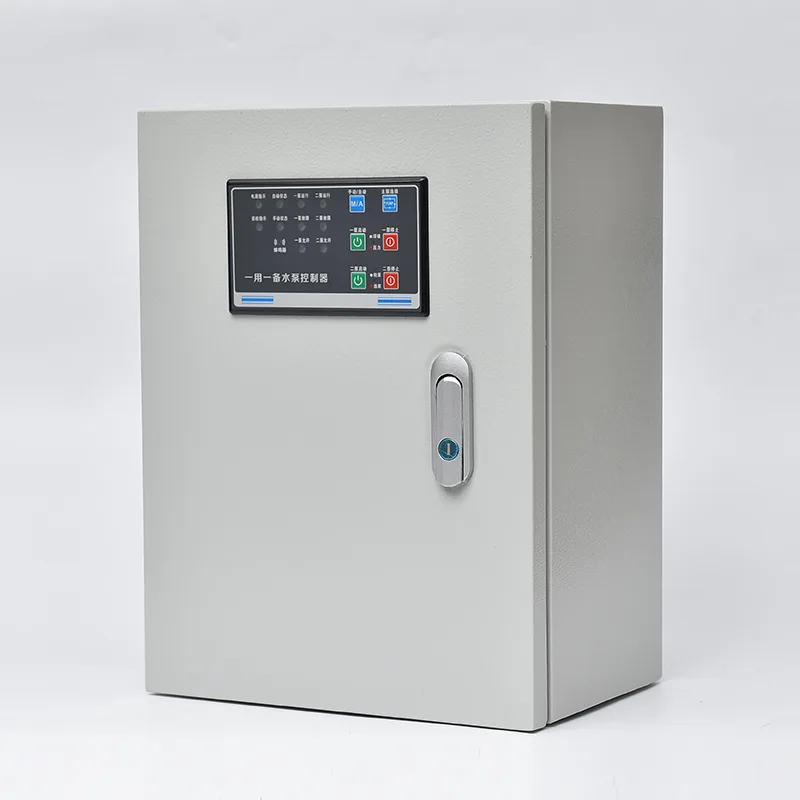

Compre panel de control de bomba de tratamiento de agua de calidad del fabricante líder de China, CSIVEI. Integra disyuntores de entrada, contactores de bomba o arrancadores suaves, relés de sobrecarga, un controlador lógico programable o un controlador de bomba dedicado e interfaces de sensor de nivel en un solo gabinete de montaje en piso o en pared. Las potencias nominales oscilan entre 0,75 kW y 250 kW a 380-480 V trifásicos. La detección de nivel de líquido acepta entradas de interruptores de flotador, transmisores de presión hidrostática o sensores ultrasónicos: el controlador inicia automáticamente la bomba de trabajo a medida que se llena el sumidero, activa una bomba de asistencia si el flujo de entrada excede la capacidad de una sola bomba y activa salidas de alarma de alto nivel si los niveles continúan aumentando. Una función de alternancia automática rota la función de la bomba principal según las horas de funcionamiento o cada ciclo de arranque, equilibrando el desgaste mecánico. Cada circuito de bomba está protegido individualmente contra sobrecarga, cortocircuito, pérdida de fase e inversión de fase. Se integran protecciones adicionales específicas para el servicio de aguas residuales, como monitoreo de fugas en los sellos, monitoreo de la temperatura de los cojinetes y detección de bloqueo de la bomba mediante perfiles de corriente insuficiente o sobrecarga, para detectar problemas antes de que se produzcan daños en el motor. Una HMI montada en la puerta muestra el nivel del sumidero, el estado de la bomba, las horas de funcionamiento y el historial de fallas. La comunicación a través de Modbus RTU/TCP o puerta de enlace 4G opcional permite el monitoreo remoto y la integración SCADA. El gabinete utiliza acero galvanizado con recubrimiento en polvo anticorrosión, con clasificación IP55 estándar o IP65 para instalación en exteriores.
Desde estaciones de bombeo de aguas residuales municipales hasta el manejo de efluentes industriales, el panel de control de bombas de tratamiento de agua proporciona gestión de bombas automatizada y desatendida para los entornos de aguas residuales más exigentes.
Las redes de alcantarillado urbano dependen de estaciones de bombeo para elevar las aguas residuales desde puntos de recogida bajos hasta tuberías de gravedad o plantas de tratamiento. El panel de control administra de una a cuatro bombas sumergibles en una configuración de pozo húmedo, ajustando automáticamente el funcionamiento de la bomba a medida que el flujo de entrada varía según los patrones de uso diario. Las salidas de alarma de alto nivel se conectan al sistema de telemetría para la notificación SCADA central, mientras que la función de alternancia garantiza un desgaste equilibrado de las bombas en toda la flota instalada.
Dentro de las plantas de tratamiento, las estaciones de bombeo manejan la entrada de aguas residuales sin tratar, la transferencia de lodos primarios, el retorno de lodos activados y la descarga de efluentes tratados. El panel gestiona cada conjunto de bombas de forma independiente, con monitoreo integrado de fugas en los sellos y temperatura de los cojinetes, fundamental para prevenir fallas del motor sumergible en aplicaciones de servicio continuo. La comunicación con el SCADA de la planta proporciona datos de flujo, energía y fallas en tiempo real.
Las operaciones de procesamiento de alimentos, químicas, textiles y mineras generan efluentes con características que desafían los controles de bombas estándar: líquidos corrosivos, alto contenido de sólidos, temperatura elevada o material fibroso. Los perfiles de protección del motor del panel se pueden ajustar para detectar el bloqueo de la bomba de manera temprana, iniciando un ciclo automático de retroceso y reintento para eliminar las obstrucciones del impulsor antes de solicitar la intervención del operador.
Los grandes parques de oficinas, centros comerciales y desarrollos residenciales de varias torres que funcionan por debajo del nivel del alcantarillado municipal requieren un control confiable de las bombas de sumidero del sótano. El panel proporciona un funcionamiento totalmente automatizado con salidas de alarma de alto nivel conectadas al sistema de gestión del edificio, lo que garantiza que no haya riesgo de acumulación de aguas residuales en los espacios ocupados. Su configuración compacta de montaje en pared se adapta al espacio limitado de la sala técnica típico de los sótanos comerciales.
Las estaciones de aguas pluviales que gestionan la escorrentía durante fuertes lluvias enfrentan largos períodos de inactividad seguidos de afluencias repentinas e intensas. El panel ofrece un esquema de activación del modo lluvia: cuando se recibe un disparador de tormenta desde un pluviómetro o un nivel creciente del pozo, todas las bombas entran en una secuencia de inicio prioritario. La alternancia de servicio rápido durante el bombeo de tormenta prolongado evita que una sola bomba soporte toda la carga térmica.
Las estaciones de bombeo de aguas residuales en ubicaciones rurales o dispersas se benefician de la automatización total y la capacidad de monitoreo remoto del panel. Una puerta de enlace 4G incorporada o una interfaz de radiotelemetría envía el estado de la bomba, el nivel del sumidero y los datos de alarma a un centro de operaciones central. Los operadores pueden reconocer alarmas y restablecer viajes de forma remota, reduciendo drásticamente el costo y la demora de las visitas a estaciones que pueden estar a cientos de kilómetros de distancia.
El panel de control de la bomba de tratamiento de agua combina secuenciación de bombas basada en el nivel, protección del motor específica para aguas residuales y protección ambiental robusta en un solo conjunto probado en fábrica.
El controlador acepta una o varias señales de nivel de interruptores de flotador (discretas, normalmente cuatro niveles: parada, arranque de bomba principal, arranque de bomba secundaria, alarma alta) o una entrada analógica continua de 4 a 20 mA desde un transmisor de presión hidrostática o un sensor ultrasónico. Cuando el nivel del sumidero sube hasta el punto de inicio principal, la bomba de servicio arranca. Si el flujo de entrada excede la tasa de descarga de una sola bomba y el nivel continúa aumentando hasta el punto de inicio retrasado, el controlador inicia una bomba auxiliar. Cuando el nivel baja hasta el punto de parada, todas las bombas se detienen. La alarma de alto nivel se activa si el sumidero alcanza un umbral crítico (que indica un flujo de entrada más allá de la capacidad de bombeo o una falla de la bomba) y esta señal se transmite al sistema de telemetría como una alarma prioritaria. Un temporizador de funcionamiento configurable mantiene las bombas funcionando brevemente después de alcanzar el punto de parada para limpiar la línea de descarga, evitando la sedimentación de sólidos.
El controlador alterna la designación de la bomba principal en cada ciclo de bomba o según las horas de funcionamiento configurables. La alternancia ocurre en el punto de parada: una vez que se completa el ciclo actual, la siguiente bomba en secuencia se convierte en la líder. Si la bomba principal no arranca o se dispara durante la operación, el controlador designa automáticamente la siguiente bomba disponible como principal y la arranca inmediatamente mientras bloquea la bomba defectuosa y genera una alarma. Este cambio automático garantiza el funcionamiento continuo de la estación sin intervención del operador.
Más allá de la protección estándar contra sobrecargas y cortocircuitos, el panel incorpora protecciones adaptadas a los modos de falla de las bombas sumergibles de aguas residuales. La detección de fugas en el sello utiliza un sensor de conductividad en la cámara de aceite de la bomba o en la cavidad del sello. Si se detecta entrada de agua, el panel activa una alarma, lo que permite programar el mantenimiento antes de que se vea comprometido el devanado del motor, y se puede configurar para activar la bomba si la fuga alcanza un umbral crítico. El monitoreo de temperatura de los cojinetes acepta entradas de termistor PTC o PT100 integradas en el motor de la bomba. El exceso de temperatura activa una alarma o un disparo dependiendo de la gravedad. La protección contra bloqueo de la bomba utiliza perfiles de corriente del motor: si el controlador ve una caída repentina en la corriente por debajo de la banda de operación normal, lo que indica una luz de funcionamiento del impulsor bloqueada o enganchada, inicia un ciclo configurable de inversión y reintento (uno o más recorridos cortos en dirección inversa para eliminar la obstrucción) antes de generar la alarma.
El panel hace coincidir el método de arranque con el tamaño del motor de la bomba y las limitaciones de suministro del sitio. El arranque directo en línea es adecuado para bombas más pequeñas de hasta aproximadamente 7,5 kW. El arranque estrella-triángulo reduce la irrupción en bombas de potencia media. Los arrancadores suaves se especifican para bombas más grandes donde se debe controlar la caída del voltaje de suministro y se debe evitar el golpe de la válvula de retención debido a un arranque abrupto. Los VFD se utilizan cuando se requiere una operación de velocidad variable; por ejemplo, hacer coincidir la velocidad de la bomba con el flujo de entrada para mantener un nivel constante del pozo húmedo en lugar de realizar ciclos entre puntos fijos de encendido y apagado.
Un transformador de control dedicado suministra 24 VCA o 24 VCC para el controlador, la HMI, los sensores y los circuitos de alarma, completamente aislado de la ruta de alimentación del motor. Los botones de parada de emergencia en la puerta del panel aíslan mecánicamente la energía de la bomba. Un circuito de bloqueo de seguridad externo acepta entradas de detección de gas de pozo húmedo, bloqueos de puertas en la entrada de la estación de bombeo y protección térmica de cualquier equipo aguas arriba.
Una pantalla de texto montada en la puerta o una pantalla táctil a color proporciona el nivel del sumidero, el estado de la bomba, las horas de funcionamiento, el recuento de arranques, la corriente del motor y las alarmas activas en tiempo real con un historial de fallas con marca de tiempo. La interfaz admite el control manual de la bomba para mantenimiento, con restauración automática después de un tiempo de espera configurable para evitar un bloqueo manual accidental. El ajuste de parámetros (puntos de ajuste de nivel, temporizadores de funcionamiento, modo de alternancia) está protegido por contraseña.
El Modbus RTU RS485 estándar se conecta a las unidades de telemetría de la estación de bombeo. Una puerta de enlace en la nube 4G o Ethernet opcional proporciona acceso directo a través de la web y del teléfono inteligente al estado de la bomba, los datos de nivel, el consumo de energía y las notificaciones automáticas de alarma. Una salida de alarma de contacto seco para cada falla de la bomba y la condición común de alto nivel generalmente está cableada al sistema de telemetría como prioridad sobre cualquier alarma basada en red.
Las estaciones de bombeo de aguas residuales presentan una atmósfera corrosiva: sulfuro de hidrógeno, humedad y, en algunos casos, vapores químicos. El gabinete está fabricado de acero galvanizado con un acabado de pintura en polvo resistente a productos químicos. IP55 es estándar; IP65 con entrada de cable sellada mediante prensaestopas de compresión está especificado para instalaciones exteriores o expuestas. Los filtros de ventilación utilizan medios de carbón activado donde la exposición al H₂S es significativa. Toda la estructura metálica interna está enchapada o en acero inoxidable, y los PCB están recubiertos contra la humedad y los gases corrosivos.
P1: ¿Qué sensores de nivel puede aceptar el panel y cuántos niveles controla?
El panel acepta interruptores de flotador (normalmente cuatro niveles discretos), transmisores de presión hidrostática (4–20 mA) o sensores ultrasónicos. Con flotadores discretos, los niveles de control son parada, arranque de bomba principal, arranque de bomba retrasada y alarma alta. Con un sensor analógico, estos puntos de ajuste se programan directamente en el controlador, lo que proporciona mayor flexibilidad y capacidad de ajuste remoto.
P2: ¿Cómo maneja el panel el bloqueo de la bomba causado por trapos y sólidos?
El controlador monitorea continuamente la corriente del motor. Si la corriente cae significativamente por debajo de la banda de bombeo normal, el controlador identifica un posible bloqueo e inicia una secuencia automática de inversión y reintento. La bomba se hace funcionar brevemente en reversa para desalojar la obstrucción y luego se reinicia hacia adelante. Si el intento tiene éxito y la corriente se normaliza, la operación continúa. Si el bloqueo persiste después del número configurado de intentos, la bomba se bloquea y se genera una alarma.
P3: ¿Qué sucede si la bomba de servicio falla durante la operación?
El controlador designa inmediatamente la bomba fallida como no disponible, selecciona la siguiente bomba disponible en la secuencia de rotación, la arranca y genera una alarma de falla. Este cambio automático garantiza que el bombeo continúe sin demora. La bomba defectuosa permanece bloqueada hasta que se reconoce la alarma y se elimina la falla.
P4: ¿Cómo funciona la alternancia? ¿Puedo configurarla para una rotación basada en horas de ejecución?
La alternancia cambia qué bomba actúa como líder después de cada ciclo completo de la bomba, o en un umbral de horas de funcionamiento configurable. La rotación basada en horas de funcionamiento iguala el desgaste mecánico y la vida útil del sello en todas las bombas. La alternancia ocurre en el punto de parada cuando el sumidero está vacío, por lo que no hay riesgo de eventos de alto nivel durante el cambio.
P5: ¿Qué opciones de comunicación y alarma remota se incluyen?
El panel proporciona: contactos de relé libres de voltaje para alarma común, alarma de alto nivel y falla de bomba individual (para conexión de telemetría cableada); RS485 Modbus RTU como estándar para integración SCADA o RTU local; y puerta de enlace en la nube 4G opcional para acceso remoto directo a través de un navegador web o una aplicación para teléfono inteligente, con alarmas de notificación automática.
P6: ¿Puede el panel funcionar con un generador de respaldo?
Sí. La secuenciación de bombas del panel y los arrancadores suaves o estrella-triángulo limitan la corriente de entrada, lo que permite que un generador arranque las bombas dentro de su capacidad. Una señal de entrada del generador opcional puede reducir la cantidad de bombas que pueden funcionar simultáneamente cuando se usa energía de respaldo, evitando la sobrecarga del generador.
P7: ¿Qué mantenimiento requiere el panel?
Inspección visual mensual de sellos de puertas, filtros de ventilación y estado interno. Revisión trimestral de terminaciones de potencia y estado de contactores. Pruebas funcionales anuales de entradas de nivel, alarma de alto nivel, lógica de alternancia y dispositivos de seguridad. Las medidas de protección contra la corrosión del panel deben inspeccionarse anualmente en ambientes agresivos. Los contactores son el principal elemento reparable, y los intervalos de reemplazo dependen de la frecuencia del ciclo de la bomba.
Una autoridad regional del agua en el Reino Unido operaba más de 40 estaciones elevadoras de aguas residuales en áreas rurales y suburbanas, recogiendo aguas residuales de pequeñas comunidades y bombeándolas a plantas de tratamiento centralizadas. Muchas estaciones tenían entre 15 y 25 años y tenían paneles de control antiguos que utilizaban lógica básica de relé de interruptor de flotador. La autoridad enfrentó costos crecientes de llamadas por bloqueos y fallas de las bombas, una falta de visibilidad del estado de la estación entre las inspecciones programadas y una dificultad cada vez mayor para obtener piezas de repuesto.
Los paneles existentes basados en relés no ofrecían monitoreo remoto, detección de bloqueo de bombas ni alternancia automática: cada estación hacía funcionar una sola bomba con un modo de espera de servicio manual que requería una visita física para cambiar. Los eventos de bloqueo en la bomba de servicio no se detectaron hasta que la bomba de reserva también alertó, lo que provocó llamadas de emergencia y derrames ocasionales de aguas residuales. Las estaciones estaban repartidas en 1.500 kilómetros cuadrados, lo que hacía que el mantenimiento reactivo fuera lento y costoso.
Cuando la autoridad planeó una actualización del sistema de control, los nuevos paneles tuvieron que encajar dentro de los quioscos existentes sobre el suelo sin modificaciones civiles, interactuar con los interruptores de flotador existentes y los nuevos sensores de nivel ultrasónicos, y comunicarse a través de la red de telemetría existente de la autoridad: una combinación de radio UHF y GPRS que requería salidas de alarma de contacto seco simples junto con datos Modbus. La especificación también requería alternancia automática, detección de bloqueos y monitoreo de fugas en los sellos.
La solución de panel diseñada en fábrica abordó todos los requisitos en un solo paquete. Los paneles se construyeron con las dimensiones de montaje exactas de los backplanes del quiosco, evitando cualquier trabajo estructural. El controlador aceptó tanto las entradas de interruptor de flotador existentes como nuevas señales ultrasónicas de 4 a 20 mA, lo que permitió actualizar las estaciones gradualmente.
La detección de la obstrucción de la bomba resultó decisiva. Las primeras pruebas en tres estaciones identificaron que muchas llamadas de bloqueo eran en realidad problemas intermitentes que se solucionaban solos; la secuencia automática de retroceso y reintento del panel los resolvió sin la intervención del operador. Sólo los bloqueos persistentes dispararon la alarma. El monitoreo de fugas en los sellos detectó el ingreso de humedad en dos bombas durante la puesta en servicio, lo que permitió el reemplazo preventivo de los cojinetes antes de que las bombas entraran en servicio regular.
Las salidas de alarma se configuraron para interactuar directamente con las estaciones remotas de telemetría UHF existentes de la autoridad. Combinado con los datos Modbus disponibles para el equipo SCADA, la autoridad obtuvo tanto una notificación de fallas simple como un análisis detallado de la estación.
Cuarenta paneles prefabricados, configurados para estaciones de bombeo dual (de 1,5 kW a 15 kW), fueron fabricados y probados durante cuatro meses e instalados por el equipo eléctrico de la autoridad siguiendo un procedimiento de puesta en marcha estandarizado. Los paneles incluían arrancadores suaves en bombas de 7,5 kW y superiores, entradas de monitoreo de temperatura de rodamientos y fugas de sellos, lógica de detección de bloqueo y compatibilidad de nivel ultrasónico y de flotador. En un despliegue gradual se actualizaron seis estaciones por mes y toda la red se completó en menos de ocho meses.
● Las llamadas de emergencia a las bombas se redujeron en aproximadamente un 60 % durante el primer año, impulsadas por el retroceso y reintento automático que elimina obstrucciones menores y la alerta temprana del monitoreo de fugas en los sellos, lo que permite el mantenimiento planificado.
● La alternancia de bombas equilibró las horas de funcionamiento entre las bombas de servicio y de reserva por primera vez en la mayoría de las estaciones, ampliando los intervalos de servicio de los sellos mecánicos y los rodamientos.
● El equipo SCADA obtuvo visibilidad en tiempo real de los niveles de los sumideros, el estado de las bombas y las horas de funcionamiento en las 40 estaciones, reemplazando la dependencia anterior de las inspecciones físicas semanales.
● Los operadores informaron que el diseño estandarizado del panel en todas las estaciones simplificó drásticamente la búsqueda de fallas, ya que cada técnico sabía exactamente dónde estaba ubicado cada componente y terminal.
● Desde entonces, la autoridad ha adoptado la misma especificación del panel para otras 15 estaciones en un programa de extensión de la red.
