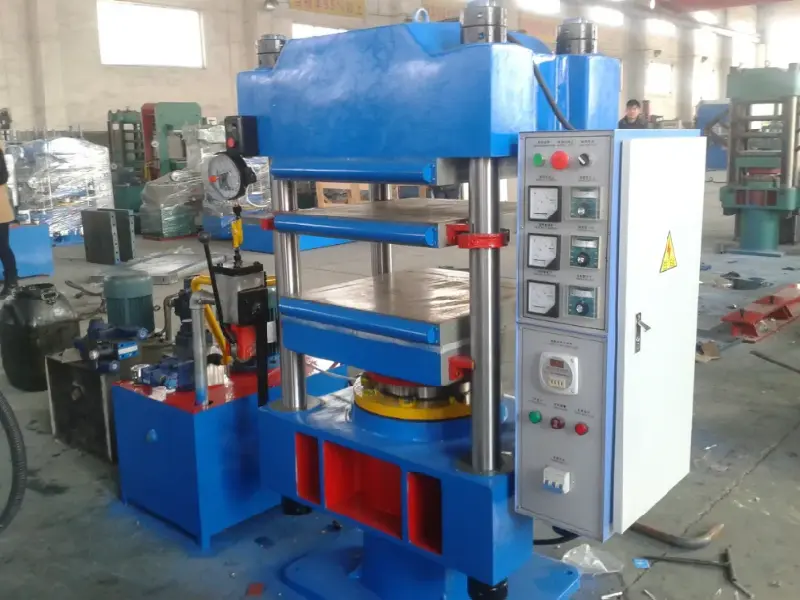

En el ecosistema de fabricación de caucho, la prensa de vulcanización representa mucho más que la etapa de formación final: es donde la reticulación molecular determina el rendimiento final y el valor comercial de cada pieza terminada. La temperatura, la presión y el tiempo (los tres pilares del proceso de vulcanización) deben coordinarse con precisión quirúrgica para lograr propiedades materiales consistentes. Sin embargo, a medida que los entornos de producción se vuelven más exigentes en términos de calidad, agilidad y sostenibilidad, las arquitecturas de control hidráulico y térmico convencionales de las prensas tradicionales están revelando deficiencias críticas. la integracion deVariadores de frecuencia (VFD)está transformando fundamentalmente este panorama, convirtiendo lo que alguna vez fue una máquina de fuerza bruta en un sistema consciente de sensores y con respuesta dinámica que ofrece no solo eficiencia energética sino también inteligencia de procesos sin precedentes. En el centro de esta transformación se encuentra el concepto de curado inteligente, un paradigma en el que la prensa se adapta activamente a las condiciones del tiempo real en lugar de seguir ciegamente una rutina preestablecida.
Para apreciar plenamente el impacto de la tecnología VFD, es esencial examinar las limitaciones inherentes de las estrategias de control de prensa convencionales. Ya sea que se aplique en el curado de neumáticos (usando vejigas o moldes mecánicos) o en prensas de placa plana para láminas, sellos y suelas de caucho, el ciclo operativo básico (cerrar, presurizar, calentar y abrir) presenta tres desafíos de ingeniería persistentes que los sistemas heredados luchan por superar:
● Sincronización hidráulica bajo carga:Las prensas de varios cilindros, especialmente aquellas con grandes áreas de platina o múltiples aberturas, requieren un movimiento perfectamente coordinado para evitar una distribución desigual de la presión. Los sistemas hidráulicos tradicionales controlados por válvulas, que dependen de la estrangulación para regular el flujo, sufren de no linealidades inherentes causadas por la deriva de la temperatura del aceite, fugas internas e histéresis de las válvulas. El resultado suele ser platos desalineados, rebabas excesivas y tensión residual dentro del producto curado.
● Programación de procesos rígida y basada en el tiempo:El perfil de vulcanización óptimo rara vez es simplemente mantener una presión constante. Muchas aplicaciones exigen una secuencia de presión por etapas: una presión inicial más alta para el flujo de material, seguida de una presión de mantenimiento reducida para minimizar la relajación de la tensión. Los sistemas convencionales basados en temporizador o lógica de relé no pueden adaptarse a las variaciones de un lote a otro en la viscosidad del compuesto, las fluctuaciones de la temperatura ambiente o la condición térmica del molde, lo que deja el proceso fijo en lugar de responder. Esta rigidez se opone directamente a los principios del curado inteligente, que exige flexibilidad y adaptabilidad en tiempo real.
● Desperdicio sustancial de energía a lo largo del ciclo:Quizás el inconveniente más visible sea la ineficiencia energética. Las bombas hidráulicas de desplazamiento fijo funcionan continuamente a máxima velocidad del motor independientemente de la demanda real, convirtiendo el exceso de electricidad en calor durante las fases de baja presión, como el cierre del molde y el mantenimiento de la presión. Al mismo tiempo, el control de temperatura de encendido/apagado para placas calentadas eléctricamente introduce un exceso y un defecto térmico, lo que aumenta tanto el consumo de energía como la falta de uniformidad del curado.
La implementación de VFD en prensas de vulcanización no es simplemente un ajuste de la velocidad del motor: es una reingeniería sistémica de la unidad de energía hidráulica y la infraestructura de gestión térmica. En conjunto, estos avances sientan las bases técnicas para un verdadero curado inteligente, donde la prensa opera como un sistema autoajustable de circuito cerrado. Los beneficios se desarrollan en tres dimensiones interconectadas:
Al reemplazar la disposición convencional de "motor fijo + válvula proporcional" con una bomba de desplazamiento variable controlada por VFD o un sistema de servobomba, la unidad de potencia hidráulica se convierte en una extensión del circuito de control del proceso:
● Flujo y presión adaptados a la demanda:El VFD ajusta la velocidad del motor en tiempo real para entregar con precisión el flujo y la presión necesarios en cada etapa del ciclo, eliminando por completo las pérdidas por estrangulamiento. Cuando se combina con transductores de presión de alta resolución y codificadores de posición, el sistema de circuito cerrado mantiene la presión establecida dentro de ±1 bar, un nivel de estabilidad que se traduce directamente en tolerancias dimensionales más estrictas.
● Coordinación síncrona de múltiples actuadores:En prensas equipadas con bombas dedicadas para grupos de cilindros individuales, varios VFD pueden funcionar en una configuración maestro-esclavo o en modo de árbol de levas electrónico a través de redes industriales de alta velocidad (por ejemplo, CANopen o EtherCAT). Esto garantiza que los platos grandes se cierren con una precisión paralela de micras, un requisito crítico para productos como cintas transportadoras anchas o neumáticos de gran diámetro.
El argumento económico para la adopción de VFD es convincente y tiene dos facetas:
● Reducción de potencia hidráulica:Dado que el motor funciona solo a la velocidad necesaria para satisfacer las demandas instantáneas de flujo/presión, el consumo de energía aumenta con la carga de trabajo real. Durante la fase de mantenimiento, cuando sólo se necesita compensación de fugas, el motor puede desacelerar hasta una velocidad cercana a cero. Los datos de campo de proyectos de modernización muestran consistentemente ahorros de energía hidráulica que van del 40% al 70% en comparación con los sistemas de bombas de desplazamiento fijo convencionales con control de aceleración.
● Gestión térmica optimizada:Para placas calentadas eléctricamente, se emplean VFD para regular la velocidad del ventilador de circulación en lugar de encender y apagar los ventiladores. La modulación del flujo de aire basada en la retroalimentación continua de la temperatura amortigua la inercia térmica, lo que reduce los gradientes de temperatura de la superficie de la placa de ±5 °C a tan solo ±1,5 °C. Esto no solo mejora la uniformidad del curado en toda la superficie del molde, sino que también reduce la demanda máxima de energía, lo que alivia la tensión en la infraestructura eléctrica de las instalaciones.
Quizás la contribución más transformadora de la tecnología VFD radica en su capacidad para ejecutar algoritmos de proceso sofisticados que llevan el curado inteligente del concepto a la realidad:
● Perfil de presión dinámica:Se pueden programar secuencias complejas de presión-tiempo de múltiples etapas directamente en el VFD o coordinarlas a través de PLC, lo que permite transiciones suaves entre puntos de ajuste que optimizan el flujo de material durante el llenado y minimizan los huecos internos durante la etapa de curado final.

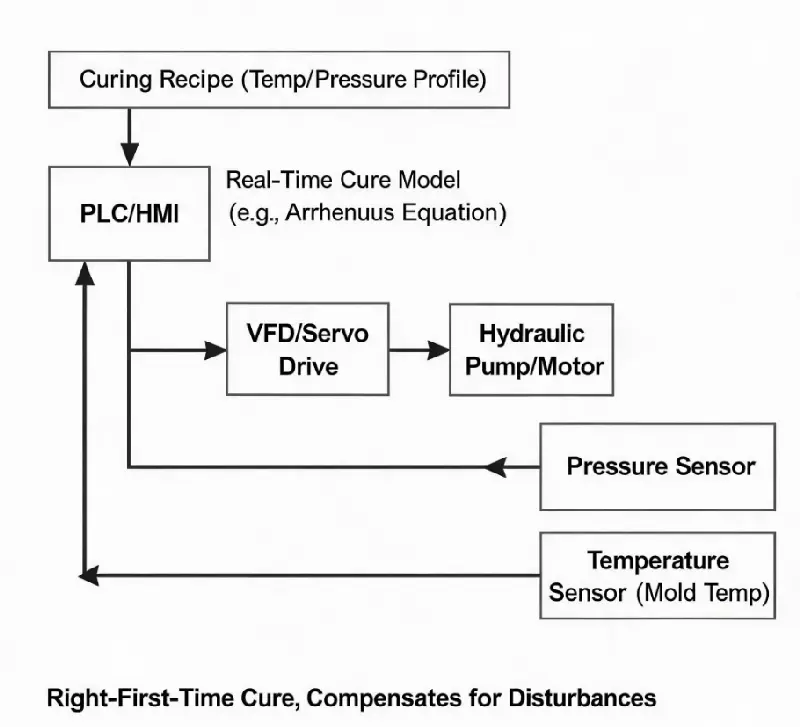

● Integración con modelos de curación en tiempo real:Cuando se conecta a un sistema de control de nivel superior que calcula el tiempo de vulcanización óptimo utilizando modelos cinéticos (como la ecuación de Arrhenius basada en la temperatura real del molde), el VFD puede ajustar dinámicamente las duraciones de las fases para compensar las perturbaciones del proceso, lo que garantiza un curado "correcto a la primera" independientemente de las variaciones en la temperatura del molde o el comportamiento del compuesto. Este nivel de capacidad de respuesta es el sello distintivo del curado inteligente, que transforma a la prensa de un ejecutor pasivo a un tomador de decisiones activo.
Un importante fabricante de neumáticos llevó a cabo una actualización integral de su flota de prensas de curado hidráulicas, reemplazando las unidades de bomba de velocidad fija con servosistemas accionados por VFD. Los resultados se midieron a través de múltiples KPI:
● Energía: el consumo de energía hidráulica se redujo en más de un 65 % por prensa, lo que generó ahorros anuales que contribuyeron significativamente a los objetivos de sostenibilidad corporativa de la planta.
● Calidad: la precisión de la regulación de la presión mejoró de ±5 bar a ±0,8 bar, mientras que el paralelismo de la placa se mejoró mediante la sincronización activa. Estas ganancias redujeron la variación de la uniformidad de los neumáticos (variación de la fuerza radial y variación de la fuerza lateral) y mejoraron el rendimiento de los productos de primera calidad.
● Productividad: El cierre y apertura más rápidos del molde, gracias a la alta respuesta dinámica del servosistema, acortó la parte no productiva de cada ciclo, aumentando la efectividad general del equipo (OEE) en aproximadamente un 8 %.
