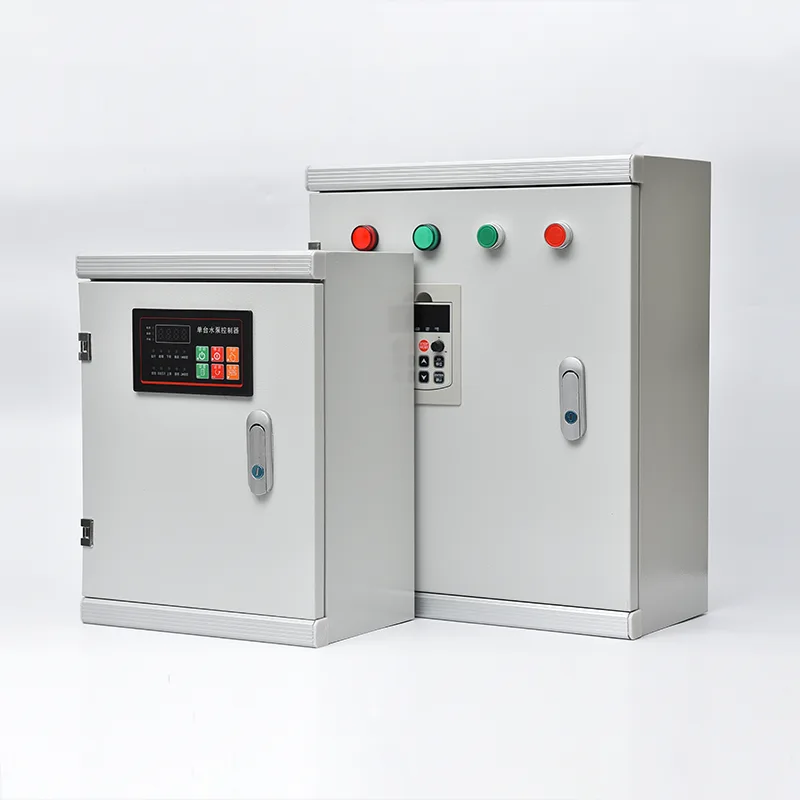

Como fabricante profesional en China, a Csivei le gustaría ofrecerle un gabinete de centro de control de motores de calidad, que es un conjunto de piso de acceso frontal de múltiples secciones con un sistema de barras colectoras horizontales con clasificación de 400 A a 6300 A y resistencia a cortocircuitos de hasta 100 kA. Cada sección vertical acepta unidades funcionales extraíbles o fijas: arrancadores de motor DOL, estrella-triángulo, arrancador suave o VFD, además de disyuntores alimentadores y módulos de potencia de control. Las unidades extraíbles permiten aislar, retirar y reemplazar un arrancador defectuoso en minutos sin desenergizar todo el MCC. La segregación interna está disponible en Forma 2, Forma 3 o Forma 4 según IEC 61439, separando las barras colectoras de las unidades funcionales y terminales. Los circuitos del motor están diseñados para coordinación Tipo 2 según IEC 60947-4-1, lo que garantiza que no se dañen los componentes del arrancador después de una falla de cortocircuito del motor. La comunicación a través de Profibus, Profinet, Modbus RTU/TCP o Ethernet/IP transmite el estado del motor, la corriente, las horas de funcionamiento, la energía y los diagnósticos al DCS o SCADA de la planta. La carcasa tiene clasificación IP42 a IP55 en acero galvanizado con acabado de recubrimiento en polvo, adecuada para salas eléctricas interiores y entornos industriales polvorientos.
Dondequiera que decenas o cientos de motores deban alimentarse, protegerse y controlarse de manera confiable desde una ubicación central, el sistema de control de bombas solares proporciona la columna vertebral estructurada y modular para la distribución eléctrica industrial.
Las instalaciones de tratamiento de agua municipales e industriales operan extensas flotas de motores (bombas de entrada de agua cruda, sopladores de aireación, transmisiones de clarificadores, bombas de manipulación de lodos, bombas dosificadoras de productos químicos y bombas de distribución de alta elevación), que a menudo suman más de cien motores en un solo sitio. Un Centro de control de motores consolida todos los arrancadores y variadores de motor en una o más salas de MCC ubicadas centralmente, con cada unidad funcional dedicada a un motor específico. Las unidades de arranque estandarizadas tipo cajón para bombas y sopladores permiten retirar y reemplazar una unidad defectuosa en minutos, restaurando la continuidad del proceso de tratamiento. La integración con el sistema SCADA de la planta a través de redes de comunicación redundantes proporciona a los operadores el estado del motor, las horas de funcionamiento y el consumo de energía en tiempo real en cada accionamiento.
Las refinerías, las plantas de procesamiento de gas y los complejos petroquímicos operan en áreas peligrosas con estrictos requisitos de seguridad. Los paneles MCC para estos entornos generalmente se instalan en salas eléctricas presurizadas o purgadas, alejadas de las áreas de proceso. Los circuitos de motor están diseñados para equipos rotativos críticos: bombas de petróleo crudo, bombas de transferencia de productos, bombas de circulación de agua de refrigeración, motores de refrigeración con ventiladores de aletas y compresores de gas. La segregación interna Forma 3 o Forma 4 separa cada unidad de arrancador de motor de las barras colectoras principales y las unidades adyacentes, evitando que una falla de arco interno en un arrancador se propague a otros. Los relés de protección de motores a prueba de explosiones y los fusibles limitadores de corriente certificados garantizan un aislamiento seguro de los motores en zonas clasificadas.
Las centrales térmicas e hidroeléctricas dependen de los CCM para gestionar sistemas auxiliares impulsados por motores esenciales para la generación: bombas de alimentación de calderas, bombas de agua de refrigeración de condensadores, ventiladores de tiro forzado y de tiro inducido, transportadores de manipulación de carbón y bombas de fueloil. La alta clasificación de resistencia a cortocircuitos del MCC (normalmente de 65 kA a 100 kA) es crítica en tableros auxiliares de centrales eléctricas donde el nivel de falla del transformador auxiliar de la estación puede ser severo. Las secciones de suministro entrante redundantes con conmutación de transferencia automática respaldan los requisitos críticos de energía de arranque en negro y apagado de la unidad de la planta.
Las plantas de procesamiento de cobre, oro, mineral de hierro y carbón dependen de los CCM para controlar trituradoras, molinos, celdas de flotación, accionamientos de espesadores, sistemas transportadores y bombas de lodo: equipos que frecuentemente arrancan con cargas pesadas y operan en ambientes polvorientos y húmedos. El gabinete MCC se especifica con protección mejorada contra el polvo y la humedad (IP54/IP55) y a menudo incluye calentadores anticondensación internos para instalaciones en edificios de procesamiento sin calefacción. Los relés de protección del motor con modelado térmico avanzado garantizan que los motores grandes de molinos y trituradoras no se disparen innecesariamente durante condiciones de sobrecarga del proceso.
Las industrias de procesos continuos, como las fábricas de papel y las laminadoras de acero, operan cientos de motores en largas líneas de producción, y una falla del motor puede detener toda la línea. Los paneles del MCC en estas instalaciones incorporan unidades de arranque extraíbles que permiten dar servicio al circuito del motor sin desenergizar toda la sección del MCC; la unidad simplemente se aísla, se retira y se reemplaza con una de repuesto mientras las barras colectoras principales permanecen activas. La comunicación de bus de campo desde cada unidad de arranque al DCS proporciona diagnósticos detallados del motor que permiten cambios programados antes de una falla inesperada.
Los aeropuertos, centros de convenciones y grandes complejos comerciales utilizan MCC para centralizar el control de todas las cargas de motores HVAC: enfriadores, torres de enfriamiento, bombas de agua enfriada, unidades de tratamiento de aire y ventiladores de extracción de humo. La integración con el sistema de gestión de edificios permite ciclos de trabajo, reducción nocturna y control de energía optimizada en toda la flota de motores desde una única sala de control.
El gabinete del centro de control de motores es un conjunto de aparamenta de bajo voltaje probado y diseñado para un control de motores modular y seguro con un enfoque en el tiempo de actividad operativa, la protección del personal y la mantenibilidad.
El MCC está construido como un marco de piso de múltiples secciones a partir de perfiles de acero galvanizado plegados y atornillados, con cada sección típicamente de 600 mm, 800 mm o 1000 mm de ancho. La barra colectora horizontal principal recorre toda la longitud del MCC en un compartimento superior o trasero dedicado, fabricado con cobre estañado o aluminio y dimensionado para la corriente continua nominal (400 A a 6300 A). Las juntas de las barras colectoras se atornillan y aprietan con arandelas Belleville para mantener la fuerza de contacto durante los ciclos térmicos. La barra colectora vertical en cada sección distribuye energía a las unidades funcionales individuales a través de contactos enchufables con resorte, eliminando la necesidad de conexiones cableadas entre la barra colectora y cada unidad de arranque. La clasificación de resistencia a cortocircuitos, verificada mediante pruebas de tipo, garantiza que el sistema de barras colectoras y sus soportes puedan soportar las fuerzas electromagnéticas de una falla sin deformación ni separación de contactos.
Las unidades de arranque de motor están disponibles en configuraciones fijas (atornilladas) o extraíbles (tipo cajón). Las unidades extraíbles son la oferta estándar para procesos críticos, lo que permite aislar eléctricamente un arrancador, retirarlo mecánicamente sobre rieles guía y reemplazarlo por uno de repuesto en cuestión de minutos, sin desenergizar toda la sección del MCC. Cada unidad extraíble contiene un disyuntor de caja moldeada o un interruptor seccionador con fusible, un contactor con clasificación de servicio, un relé de sobrecarga electrónico, fusibles del circuito de control y un bloque de terminales de control específico de la unidad. Los mecanismos de enclavamiento garantizan que la unidad se pueda retirar solo en la posición APAGADO y no se pueda volver a insertar bajo carga. La codificación mecánica impide que una unidad de una clasificación se inserte en una ranura destinada a una clasificación diferente. Para unidades VFD o de arranque suave, la mayor profundidad del gabinete y la ventilación mejorada están integradas en el formato del cajón.
Cada circuito de motor está diseñado para coordinación Tipo 2 según IEC 60947-4-1. En caso de falla de cortocircuito en el terminal del motor, el disyuntor o los fusibles eliminan la corriente de falla sin dañar el contactor o el relé de sobrecarga más allá de la soldadura de contacto ligero que se puede separar sin reemplazo. Esto es esencial para el tiempo de actividad del proceso: un cortocircuito en el motor no requiere reemplazo del arrancador. La protección contra sobrecarga utiliza relés electrónicos con clases de disparo seleccionables (Clase 10, 20, 30), pérdida de fase, desequilibrio de corriente y detección de falla a tierra. Los relés de protección de motores con interfaces Modbus o Profibus proporcionan al DCS datos detallados del estado térmico, señales de inhibición de arranque y alertas de mantenimiento predictivo.
El MCC está disponible con niveles crecientes de compartimentación interna de acuerdo con las clasificaciones de forma IEC 61439-1/2:
● Forma 2: unidades funcionales separadas de las barras colectoras, pero los terminales pueden compartir el mismo compartimento que la unidad.
● Forma 3: todas las unidades funcionales separadas entre sí y de las barras; terminales separados de las barras colectoras pero no necesariamente entre sí. Esta es la especificación estándar para plantas industriales.
● Forma 4: separación completa de barras, unidades funcionales y terminales, cada uno en su propio compartimento. Esto se especifica para aplicaciones de alta criticidad en petróleo y gas u otras industrias peligrosas.
La contención interna de fallas de arco está diseñada para redirigir la energía del arco lejos del operador a través de ventilaciones de alivio de presión en la parte superior del gabinete, probadas en condiciones de arco interno según IEC 61641 donde se especifica. Las contraventanas en las conexiones de las barras colectoras se cierran automáticamente cuando se retira una unidad extraíble, evitando el contacto accidental con las barras colectoras activas.
Un compartimiento de control dedicado dentro de cada unidad de arranque o encima de las unidades funcionales alberga E/S remotas de PLC, puertas de enlace de comunicación, relés de interposición y terminales de clasificación. La retroalimentación de funcionamiento, parada, falla y estado del motor se transmite al DCS a través del bus de campo (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Los relés inteligentes de gestión de motores en cada unidad miden continuamente la corriente, el voltaje, la potencia, la energía y el equilibrio de fases del motor, transmitiendo estos datos a la plataforma de gestión de activos o mantenimiento predictivo de la planta. Esto permite a los operadores identificar las condiciones degradantes del motor (aumento de la fricción de los cojinetes, desgaste del impulsor o deterioro del devanado) antes de que provoquen un viaje no planificado.
El gabinete MCC estándar está fabricado con lámina de acero galvanizado de 2,0 mm con un acabado con recubrimiento en polvo, lo que logra una protección IP42 adecuada para salas eléctricas interiores. Para entornos industriales polvorientos (minas, plantas de cemento, procesamiento de madera), los gabinetes IP54 o IP55 con ventilación filtrada o intercambiadores de calor aire-aire administran el enfriamiento interno y excluyen las partículas en el aire. Para instalaciones en exteriores, se encuentran disponibles gabinetes IP65 con calentadores anticondensación controlados termostáticamente, marquesinas para lluvia y herrajes de acero inoxidable. En ambientes tropicales, los PCB con revestimiento conformado y los conectores sellados evitan el seguimiento inducido por la humedad.
Cada Panel MCC se somete a un programa definido de pruebas de aceptación en fábrica: medición de continuidad de barras y resistencia de aislamiento; pruebas de inyección primaria y secundaria de relés de protección; simulación funcional de contactores, arrancadores y enclavamientos; pruebas de inserción y retirada de unidades extraíbles; y verificación de la red de comunicaciones. Con cada MCC se entrega un informe FAT completo, junto con diagramas unifilares, dibujos de diseño y manuales de operación. El MCC está diseñado, fabricado y probado según IEC 61439-1/2, con marcado CE y certificaciones UL, UKCA u otras regionales opcionales.
Se seleccionó la solución de panel MCC diseñada en fábrica por su capacidad comprobada para cumplir con todos los requisitos:
● Las unidades de arranque extraíbles estandarizadas (hasta 250 A) permitieron el reemplazo rápido de cualquier arrancador de motor sin desenergizar toda la sección del MCC.
● La protección coordinada del motor tipo 2 garantizaba que las fallas de cortocircuito del motor se eliminarían sin dañar los componentes del arrancador.
● El sistema de barras colectoras con clasificación de 65 kA con contención de fallas de arco y segregación interna Forma 3 proporcionó el nivel de seguridad requerido
● Los relés inteligentes de gestión del motor con comunicación Profibus DP en cada unidad de arranque transmitieron datos del motor en tiempo real al SCADA (corriente, potencia, horas de funcionamiento, número de arranques, capacidad térmica utilizada y consumo de energía), lo que permite una programación de mantenimiento predictiva.
● La línea de múltiples secciones incluye entradas de disyuntores de aire integrados, secciones VFD para los sopladores de aireación, secciones de arrancador suave para bombas grandes y secciones de arrancador extraíbles estándar para cargas de motores generales, todo dentro de un sistema de barras colectoras común.
P1: ¿Cuál es la diferencia entre un sistema de control de bomba solar y un tablero de distribución estándar?
Un tablero de distribución distribuye principalmente energía a los circuitos finales con fusibles o disyuntores, pero normalmente no integra el arranque o control del motor. Un centro de control de motores combina arrancadores de motores (contactores, sobrecargas y variadores), protección de motores e inteligencia de control en un único conjunto estructurado: cada unidad funcional está diseñada específicamente para una carga de motor, no solo para un circuito genérico. Los MCC también incluyen capacidad de unidad extraíble, segregación de barras colectoras y funciones integrales de comunicación de gestión de motores que no se encuentran en los tableros de distribución.
P2: ¿Cuántos motores puede acomodar un sistema de control de bomba solar?
El número depende del número de secciones y del tamaño de la unidad. Una única sección vertical suele albergar de 4 a 12 unidades de arrancador de motor, según su potencia nominal. Una línea de MCC de múltiples secciones puede acomodar 50, 100 o más motores. Nuestros ingenieros de aplicaciones optimizarán el diseño en función de su lista de motores y las limitaciones del sitio.
P3: ¿Cuál es la ventaja de las unidades extraíbles sobre las unidades fijas?
Las unidades extraíbles (tipo cajón) permiten aislar un arrancador defectuoso, retirarlo físicamente del MCC y reemplazarlo por uno de repuesto, todo en cuestión de minutos y sin desenergizar toda la sección del MCC. Las barras colectoras principales permanecen activas y otros circuitos de motores continúan funcionando. Esto es fundamental para las industrias de procesos continuos donde el tiempo de inactividad no planificado en un motor no debe ocurrir en cascada. Las unidades fijas son de menor costo pero requieren que la sección MCC esté desenergizada para reemplazar el motor de arranque.
P4: ¿Qué significa la segregación del Formulario 2, Formulario 3 y Formulario 4?
Se refieren al grado de compartimentación interna según IEC 61439-1/2. La forma 2 separa las unidades funcionales de las barras colectoras. La forma 3 agrega separación entre unidades funcionales individuales. Form 4 separa además los terminales entre sí y de otras unidades funcionales. Las formas más altas brindan mayor seguridad durante el mantenimiento y contienen fallas de arco de manera más efectiva, pero cuestan más. Le recomendaremos el formulario adecuado según su filosofía operativa y de mantenimiento.
P5: ¿Qué clasificación de cortocircuito necesito para mi MCC?
Esto está determinado por la posible corriente de falla en el punto donde se conecta el MCC, que depende de la clasificación de kVA, la impedancia y la impedancia del cable del transformador aguas arriba. Las instalaciones industriales típicas requieren 50 kA o 65 kA a 400 V. Los tableros auxiliares de centrales eléctricas y plantas de proceso grandes pueden requerir 80 kA o 100 kA. Analizaremos los datos de su sistema y especificaremos la calificación correcta.
P6: ¿Cómo se comunica el MCC con nuestro sistema DCS o SCADA?
Cada unidad o grupo de unidades de arranque de motor incluye una interfaz de comunicación (normalmente Profibus DP, Profinet, Modbus RTU/TCP o Ethernet/IP) que se conecta a la red de control de su planta. El estado del motor (en funcionamiento, parado, disparado), la corriente, la energía y los datos de diagnóstico se transmiten continuamente. El DCS puede arrancar/detener motores de forma remota y recibir notificaciones de alarma.
P7: ¿Se puede ampliar el MCC en el futuro?
Sí. El MCC está diseñado para ofrecer extensibilidad en cualquier extremo de la línea. Recomendamos incluir secciones verticales de repuesto o ranuras de unidades de repuesto en el pedido inicial si se planean adiciones de motores en el futuro. Ampliar un MCC existente requiere igualar la clasificación y el diseño de la barra colectora original, por lo que conservar el fabricante original es importante para la compatibilidad.
P8: ¿Qué mantenimiento requiere un panel MCC?
El mantenimiento recomendado incluye: estudio anual con imágenes térmicas de las uniones de barras colectoras y puntos de terminación; pruebas funcionales de enclavamientos de unidades extraíbles y mecanismos de obturación; verificación de la configuración del relé de protección y funciones de disparo; limpieza de filtros de ventilación; e inspección de sellos y juntas de puertas. En el manual de operación se proporciona un programa de mantenimiento detallado.
