Alojado en un gabinete especialmente diseñado con clasificación IP42 a IP65, este gabinete integra una unidad de variador de frecuencia con toda la infraestructura de control y alimentación necesaria: aislamiento de la red eléctrica entrante, reactores de línea y carga para mitigación de armónicos y protección del cable del motor, fusibles de entrada o protección de disyuntor, un filtro dV/dt de salida o filtro sinusoidal según sea necesario, y un conjunto de protección de motor con todas las funciones. Las potencias nominales van desde 0,75 kW hasta más de 630 kW en clases de voltaje estándar (380 V, 400 V, 480 V, 690 V). El VFD en sí es un variador de control vectorial de alto rendimiento que entrega torque total a velocidad cero, con optimización automática de energía y un controlador PID integrado para regulación de presión, flujo o temperatura. Un teclado HMI montado en la puerta o una pantalla táctil proporciona control local, acceso a parámetros e información de diagnóstico, mientras que los puertos de comunicación Modbus RTU/TCP, Profibus, Profinet o Ethernet/IP permiten la supervisión remota y la integración en sistemas de automatización de toda la planta. Una opción de derivación manual (que utiliza contactores o un interruptor de transferencia integrado) permite el funcionamiento del motor directamente desde la fuente de alimentación para mantener la continuidad del proceso durante el mantenimiento del variador. Las funciones de protección integral cubren cortocircuito, sobrecarga, sobretensión, subtensión, pérdida de fase, falla a tierra, calado del motor y sobretemperatura, y todos los eventos de disparo se registran para el análisis de mantenimiento.
Dondequiera que los equipos impulsados por motor se beneficien del control de velocidad, la eficiencia energética y el arranque suave, el panel de control VFD proporciona una solución de variador completa y prediseñadas para aplicaciones industriales y de infraestructura.
Las plantas municipales de suministro de agua y tratamiento de aguas residuales funcionan con grandes bombas con demanda variable a lo largo del día. Un panel de control VFD que impulsa una bomba de pozo, de refuerzo o de transferencia modula la velocidad del motor para mantener una presión o flujo de agua constante sin válvulas estranguladoras, lo que generalmente logra un ahorro de energía del 20% al 40% en comparación con la operación directa en línea de velocidad fija. La capacidad de arranque suave elimina el golpe de ariete en tuberías largas y reduce la tensión mecánica en los impulsores, ejes y acoplamientos de las bombas. En aplicaciones de aguas residuales, la rampa automática evita los desbordes de sobrecarga durante los picos de afluencia en climas húmedos. Las configuraciones listas para redundancia permiten el cambio de bomba en servicio/en espera.
Los grandes ventiladores centrífugos y axiales en centrales eléctricas, plantas de cemento, minas e instalaciones de fabricación son candidatos ideales para VFD. El gabinete permite un control preciso del flujo de aire para la combustión, el escape, la extracción de polvo o el enfriamiento del proceso sin pérdidas por estrangulamiento de las aletas de entrada o de la compuerta. El control VFD de ventiladores de tiro inducido y forzado en calderas y hornos ofrece importantes ahorros de energía al tiempo que mantiene relaciones óptimas de aire a combustible. Los ventiladores de extracción de humo y ventilación de túnel se benefician de la función de anulación del bombero del gabinete, lo que permite la operación de emergencia directa en línea independientemente del estado del VFD.
Los compresores de tornillo, alternativos y centrífugos en aplicaciones de refrigeración industrial, separación de aire y gases de proceso funcionan de manera más eficiente a carga parcial cuando se controla la velocidad. El panel de control VFD ajusta la velocidad del motor del compresor para que coincida con la demanda variable de enfriamiento o proceso, manteniendo una presión de succión o descarga precisa y evitando pérdidas de energía en los ciclos de carga/descarga. El control PID integrado con retroalimentación del transductor de presión proporciona una regulación estricta y el control de la rampa de aceleración limita el aumento de corriente de arranque en el sistema eléctrico de la planta.
Los transportadores de minería, las trituradoras de agregados y los sistemas de manejo de materiales a granel exigen un alto par de arranque y una aceleración controlada para evitar el deslizamiento de la correa, los golpes mecánicos y el derrame de material. El panel de control VFD ofrece torque total desde velocidad cero con rampas de aceleración programables, protegiendo cajas de engranajes, acoplamientos y empalmes de correas. En aplicaciones de trituradora, la función de límite de corriente del VFD y la protección contra bloqueo protegen el motor contra condiciones de sobrecarga de material atascado.
Los sistemas HVAC de planta central con múltiples enfriadores, torres de enfriamiento y bombas de circulación de agua lo utilizan para modular el flujo según la carga del edificio. Las bombas de agua enfriada secundarias que responden a la presión diferencial, el control de velocidad del ventilador de la torre de enfriamiento para una temperatura óptima del agua del condensador y la modulación de la bomba de agua del condensador se benefician del control VFD integrado en el gabinete con conectividad BMS a través de BACnet o Modbus.
Los sistemas de riego por inundación, por goteo y de pivote central a gran escala requieren tasas de suministro de agua variables a lo largo de la temporada de crecimiento. Un panel VFD en la estación de bombeo permite al operador seleccionar el caudal mediante un potenciómetro simple, HMI o señal de telemetría remota, adaptando la salida de la bomba con precisión a la demanda de agua del cultivo y la asignación de agua disponible.

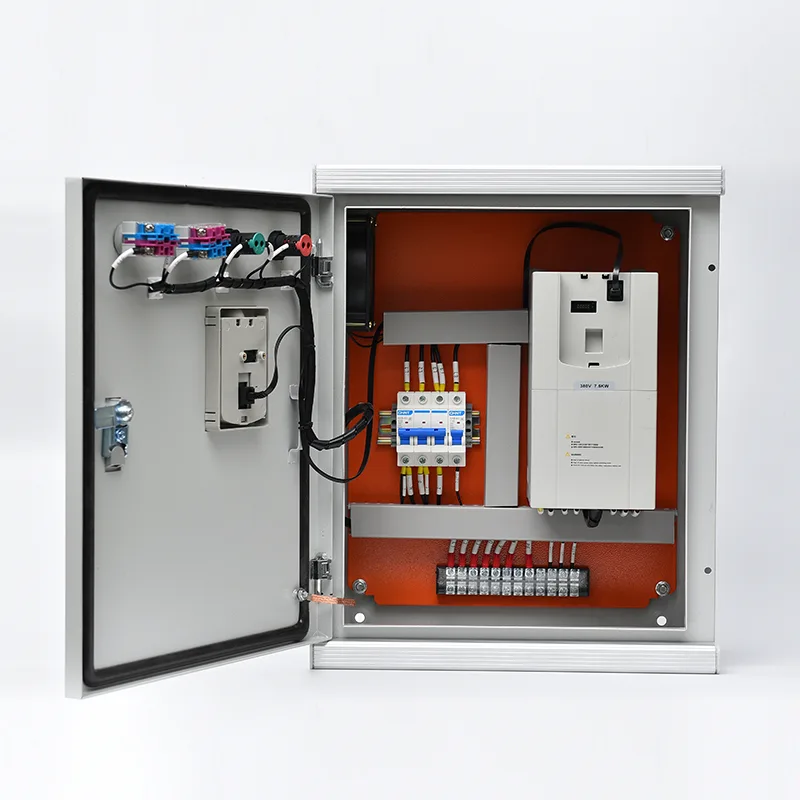

El gabinete VFD integra un variador de frecuencia con todos los subsistemas de control, protección y administración de energía, brindando una solución completa de arranque de motor y control de velocidad en un solo gabinete previamente probado.
El suministro trifásico entrante se conecta a un aislador principal o a un disyuntor de caja moldeada clasificado para la corriente de carga completa del gabinete más las pérdidas del variador. Los fusibles de entrada brindan protección con clasificación de semiconductor (aR) para la etapa rectificadora del VFD, con coordinación I²t que garantiza la limpieza de los fusibles antes de que se dañen los diodos durante fallas internas. Se incluye como estándar un reactor de línea o una inductancia del enlace de CC para reducir la distorsión armónica de la corriente de entrada y proteger los capacitores del bus de CC del variador contra picos de voltaje del lado de suministro. Para instalaciones con una importante distorsión armónica de fondo o requisitos exigentes de conexión de servicios públicos, se puede optar por un filtro de armónicos pasivo o un rectificador frontal activo.
El corazón del gabinete es un VFD de control vectorial de alto rendimiento que emplea módulos de potencia IGBT de sexta generación y un núcleo de control DSP o FPGA de alta velocidad. Se encuentran disponibles modos de control vectorial de circuito abierto y circuito cerrado: circuito abierto para funcionamiento estándar de bomba y ventilador, circuito cerrado con retroalimentación del codificador para aplicaciones de alto torque y baja velocidad, como extrusoras o polipastos. El variador emite una forma de onda modulada por ancho de pulso con una frecuencia de conmutación optimizada automáticamente, equilibrada entre el ruido acústico del motor y las pérdidas del variador. Las características clave de la unidad incluyen:
● Aumento automático del par y compensación de deslizamiento para un funcionamiento estable a baja velocidad
● Capacidad de arranque al vuelo para atrapar un motor en inercia sin tropezar
● Salto de frecuencias programables para evitar resonancia mecánica
● Controlador PID integrado con rampa de punto de ajuste, lógica de reposo/activación y retroalimentación de dos canales para aplicaciones de preparación de bombas
Dependiendo de la distancia del cable entre el gabinete y el motor, se incluye filtrado de salida:
Filtro dV/dt: limita el tiempo de aumento de voltaje y el voltaje máximo en los terminales del motor para tramos de cable de hasta aproximadamente 100–150 m
Filtro sinusoidal: proporciona una forma de onda casi sinusoidal para tendidos de cable superiores a 150 m y para aplicaciones de bombas sumergibles donde el aislamiento del devanado del motor es sensible a la tensión de tensión.
Los contactores de salida para la selección del motor en servicio/en espera están integrados cuando sea necesario. Las funciones de protección del motor (sobrecarga térmica, pérdida de fase, desequilibrio de corriente, detección de bloqueo, subcarga (funcionamiento en seco) y falla a tierra) se ejecutan continuamente en el software del variador y se complementan con relés de sobrecarga externos cuando se especifica.
Un circuito de derivación manual, construido con contactores resistentes o un interruptor de transferencia con enclavamiento mecánico, permite que el motor funcione directamente desde la red eléctrica mientras el VFD está aislado para realizar tareas de mantenimiento. El bypass está diseñado para transferencia sin carga: el motor debe detenerse antes de cambiar entre los modos VFD y bypass. El enclavamiento eléctrico y mecánico integrado evita la retroalimentación involuntaria de la alimentación de red a los terminales de salida del variador, lo que causaría daños catastróficos. Una configuración de derivación automática opcional utiliza un relé lógico programable o un pequeño PLC para gestionar la transferencia fluida del variador a la red eléctrica en el disparo del VFD, manteniendo la continuidad del proceso en aplicaciones críticas.
Para aplicaciones donde varios motores deben compartir un solo variador (servicio secuencial), el gabinete incluye contactores de salida por motor con lógica de secuenciación basada en PLC. Para aplicaciones de múltiples motores que requieren velocidad sincronizada, como transportadores gemelos o condensadores enfriados por aire con múltiples ventiladores, los inversores de salida individuales se accionan desde un bus de CC común o se sincronizan mediante comunicación entre variadores de alta velocidad, con velocidad maestro/esclavo y control de par.
La interfaz del operador montada en la puerta proporciona arranque/parada local, referencia de velocidad (mediante potenciómetro o entrada por teclado), selección de modo (VFD/Bypass/Off) e indicación del estado del sistema. Hay disponible una pantalla táctil gráfica HMI para aplicaciones complejas de múltiples motores o de bucle de proceso, que muestra parámetros operativos en tiempo real, datos de tendencias, registros de alarmas y métricas de consumo de energía.
Los puertos de comunicación admiten todos los principales protocolos industriales: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP y BACnet. El variador expone un conjunto completo de datos (velocidad, corriente, par, potencia, voltaje del bus de CC, temperatura, horas de funcionamiento y consumo de energía) al SCADA, DCS o BMS de supervisión. Se aceptan comandos remotos de arranque/parada y referencia de velocidad, con tiempos de espera de latido y estrategias de respaldo configurables si se pierde la comunicación.
El gabinete de piso está fabricado con chapa de acero inoxidable o galvanizada de 1,5 mm a 2,0 mm, soldada continuamente y con recubrimiento en polvo. Los grados de protección de IP42 a IP65 se adaptan a las condiciones del sitio:
● IP42/IP43: salas eléctricas interiores y centros de control de motores
● IP54/IP55: entornos industriales, estaciones de bombeo y ubicaciones semiexpuestas propensos al polvo
● IP65: instalación en exteriores expuestos a lluvia y polvo.
La gestión térmica utiliza una combinación calculada de convección natural, ventilación de aire forzado filtrado con ventiladores con temperatura controlada y, en instalaciones de alta potencia o alta temperatura ambiente, intercambiadores de calor aire-aire o unidades de aire acondicionado. El aumento de temperatura interna del gabinete se verifica mediante cálculos con respecto a la temperatura de funcionamiento máxima del fabricante del VFD, generalmente de 40 °C a 50 °C ambiente, según la reducción de potencia.
Cada gabinete VFD se somete a una prueba de aceptación de fábrica definida: continuidad del circuito de alimentación y resistencia de aislamiento, carga y verificación de parámetros del VFD con respecto al programa de parámetros aprobado, cableado de control punto a punto, simulación funcional de arranque/parada, control de velocidad, transferencia de derivación (donde esté instalada) y verificación del interbloqueo de seguridad. Se proporciona documentación FAT completa. El gabinete está diseñado y construido según IEC 61439-1/2, con todos los componentes con la marca CE y certificación UL disponible cuando sea necesario.
P1: ¿Cuál es la diferencia entre comprar un VFD y un panel de control VFD?
Un VFD independiente requiere componentes adicionales para una instalación completa: un disyuntor o fusibles aguas arriba, reactores de línea y de carga, filtros de salida para tramos de cables largos, un circuito de derivación si se necesita continuidad del proceso durante el servicio del variador y un gabinete con administración térmica. El panel de control VFD integra todo esto (prediseñado, precableado y probado previamente) en un solo conjunto. Esto elimina las incógnitas sobre el diseño en el sitio, reduce el tiempo de instalación y proporciona un único punto de garantía para todo el sistema de accionamiento del motor.
P2: ¿Qué potencias nominales y voltajes están disponibles?
Las configuraciones estándar cubren de 0,75 kW a 630 kW en suministros trifásicos de 380 V, 400 V, 480 V y 690 V. Potencias superiores están disponibles bajo petición. Cada gabinete está construido para los datos específicos de la placa de identificación del motor que usted proporciona: potencia, voltaje, corriente de carga completa y servicio.
P3: ¿Hasta dónde puede llegar el cable del motor entre el gabinete y el motor?
Los límites de longitud del cable dependen del filtrado de salida instalado. Sin filtrado, el fabricante del VFD normalmente limita el recorrido del cable a 50 m. Un filtro dV/dt amplía esto hasta aproximadamente 150 m. Un filtro sinusoidal permite tendidos de cable de más de 300 m y se recomienda encarecidamente para bombas sumergibles y motores con aislamiento de devanado desconocido o antiguo. Seleccionaremos el filtro de salida adecuado en función de sus datos de instalación.
P4: ¿Puede el gabinete controlar múltiples motores?
Sí, en varias configuraciones: servicio secuencial (un VFD, múltiples motores, solo uno funciona a la vez con contactores de salida que seleccionan el motor activo), multimotor síncrono (varios VFD en un gabinete que comparten un bus de CC o se comunican para igualar la velocidad maestro/esclavo) o control independiente (múltiples VFD independientes en un gabinete más grande). Cuéntenos su aplicación y diseñaremos la topología correcta.
P5: ¿Cómo se integra el panel de control VFD con el SCADA o DCS de mi planta?
El puerto de comunicación del VFD (Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP o BACnet) se conecta directamente a su sistema de supervisión. Todos los datos operativos, alarmas y diagnósticos están disponibles. Se admite control bidireccional (arranque/parada remotos, referencia de velocidad), con comportamiento de pérdida de comunicación configurable para garantizar un funcionamiento seguro si falla la red.
P7: ¿Qué mantenimiento requiere el gabinete?
El mantenimiento de rutina es sencillo: limpieza o reemplazo semestral de los filtros de ventilación, inspección termográfica anual de las terminaciones eléctricas y prueba funcional anual del circuito de derivación y los enclavamientos de seguridad. El propio VFD tiene una vida útil específica para sus condensadores de enlace de CC y ventiladores de refrigeración (normalmente de 5 a 10 años, dependiendo de las condiciones de funcionamiento) y estos son componentes reemplazables. Los programas de mantenimiento completos están documentados en el manual de operación.
P8: ¿Puede el gabinete funcionar en un ambiente polvoriento o con altas temperaturas?
Sí. La clasificación de protección del gabinete y la estrategia de gestión térmica se seleccionan en función de las condiciones de su sitio. Para ambientes polvorientos, se especifica IP55 o IP65 con filtros de entrada de filtración fina. Para temperaturas ambiente superiores a 40 °C, la reducción de potencia del VFD, el aire acondicionado del gabinete o los intercambiadores de calor aire-agua garantizan condiciones internas seguras. Evaluaremos los datos de su sitio durante la fase de ingeniería y propondremos el endurecimiento ambiental adecuado.
Una empresa de agua regional: programa de modernización de estaciones de bombeo
Una empresa de agua regional en América del Sur operó más de 60 estaciones de bombeo de refuerzo y pozos en toda su red de distribución, atendiendo a una población de aproximadamente dos millones. Muchas estaciones de bombeo tenían décadas de antigüedad y utilizaban arrancadores directos en línea de velocidad fija con válvulas reguladoras para controlar el flujo. La empresa de servicios públicos enfrentó costos de energía crecientes, fallas frecuentes en bombas y tuberías debido a golpes de ariete y estrés mecánico, y dificultades cada vez mayores para conseguir piezas de repuesto para hardware de control obsoleto.
La empresa de servicios públicos decidió modernizar sus estaciones de bombeo con control VFD en un programa gradual, centrándose primero en las 20 estaciones más grandes. Cada estación presentaba un perfil similar: de dos a cuatro conjuntos de bombas de servicio/de reserva (de 45 kW a 200 kW), largos recorridos de cables de motor (que a menudo superan los 150 m hasta las bombas sumergibles de pozo), entornos semi-exteriores polvorientos en ubicaciones remotas y soporte eléctrico limitado en el sitio para el mantenimiento complejo del sistema.
● La solución VFD tenía que adaptarse a largos tramos de cables hasta bombas sumergibles sin degradar el aislamiento del devanado del motor.
● Era obligatorio un bypass manual para mantener el suministro de agua durante el servicio del VFD, ya que muchas estaciones no tenían redundancia de bomba de reserva.
● La capacidad de monitoreo remoto fue esencial para reducir las costosas visitas al sitio.
● La instalación eléctrica tuvo que ser realizada por contratistas locales con experiencia mínima en la puesta en servicio de VFD.
Después de evaluar tanto las adaptaciones de VFD basadas en componentes como los paneles de control VFD integrados, la empresa de servicios públicos seleccionó el enfoque del gabinete. Los beneficios eran claros:
● Cada gabinete fue diseñado en fábrica con filtros sinusoidales de salida adaptados a la longitud del cable específico y al tipo de aislamiento del motor, eliminando cualquier riesgo de daño al devanado del motor debido a picos de voltaje de onda reflejada.
● El circuito de derivación manual integrado, precableado y probado, le dio a la empresa de servicios públicos la confianza de que el suministro de agua continuaría durante cualquier evento de servicio de VFD.
● La HMI montada en la puerta y el VFD completamente parametrizado se cargaron de fábrica con los datos de la curva de la bomba, las configuraciones de control de presión PID y los umbrales de protección estándar de la empresa de servicios públicos, lo que permitió a los contratistas locales poner en marcha cada gabinete simplemente conectando el suministro principal, el motor de la bomba y el transductor de presión.
● Los módulos de monitoreo remoto GPRS/4G en cada gabinete transmitieron datos operativos (caudal, presión, consumo de energía, horas de funcionamiento, estado de alarma) directamente a la plataforma SCADA central de la empresa de servicios públicos.
Los gabinetes con clasificación IP55 con tomas de filtración fina y toldos parasol se adaptaban a los ambientes polvorientos y expuestos de las estaciones de bombeo.
Se fabricaron veinte gabinetes VFD (45kW a 200kW), cada uno con filtro sinusoidal de salida, bypass manual, gabinete IP55, telemetría remota GPRS y control de presión PID preconfigurado. Los gabinetes se enviaron como unidades completas probadas en fábrica. Los contratistas eléctricos locales instalaron y pusieron en servicio los gabinetes en secuencia durante un programa de 10 meses. Los ingenieros del fabricante proporcionaron soporte remoto para la puesta en marcha a través de un enlace de vídeo para las tres primeras estaciones; Las estaciones posteriores fueron puestas en funcionamiento de forma independiente por los equipos locales utilizando la documentación estandarizada.
El consumo de energía en las 20 estaciones modernizadas se redujo en un promedio del 32% en comparación con la operación anterior de la válvula reguladora, y los VFD adaptaron la velocidad de la bomba con precisión a la demanda del sistema.
Los costos de mantenimiento de bombas y tuberías se redujeron significativamente: se eliminaron los golpes de ariete y se extendió la vida útil de los cojinetes y sellos de la bomba mediante rampas de arranque suave.
No se produjo ni un solo fallo de aislamiento del motor en 20 estaciones con cables de hasta 250 m, lo que valida la especificación del filtro sinusoidal.
El equipo de operaciones central de la empresa de servicios públicos ahora monitorea las 20 estaciones desde un único panel SCADA y recibe alarmas SMS automáticas ante cualquier disparo de bomba o desviación de presión, lo que reduce las visitas reactivas al sitio en más de un 60 %.
El éxito de la primera fase ha llevado a la empresa de servicios públicos a ampliar el programa a las 40 estaciones de bombeo restantes, estandarizando la misma especificación del gabinete VFD y permitiendo una capacitación de mantenimiento uniforme y un inventario de repuestos en toda la red.
