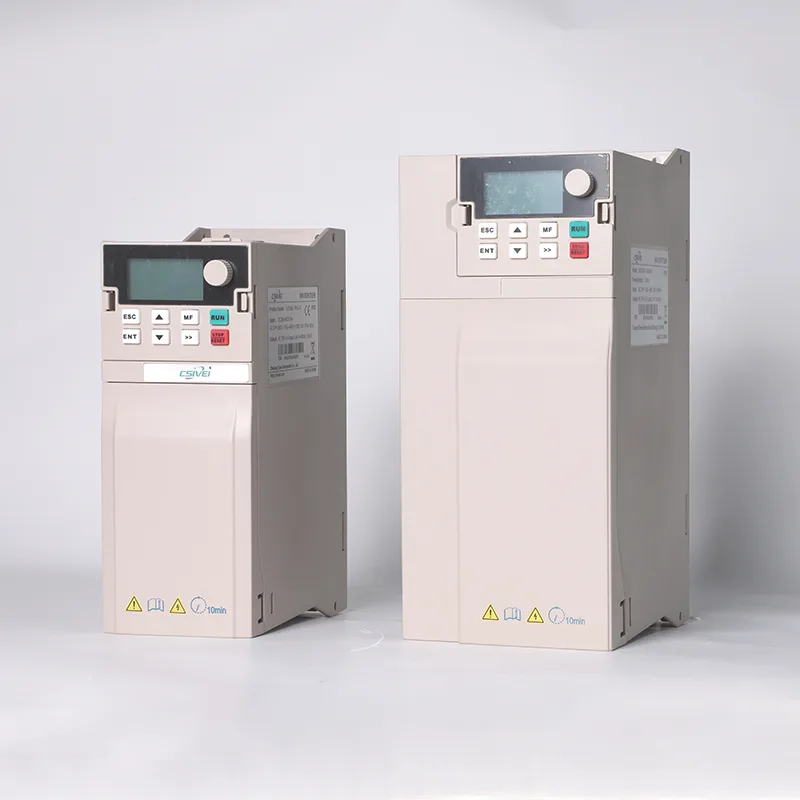

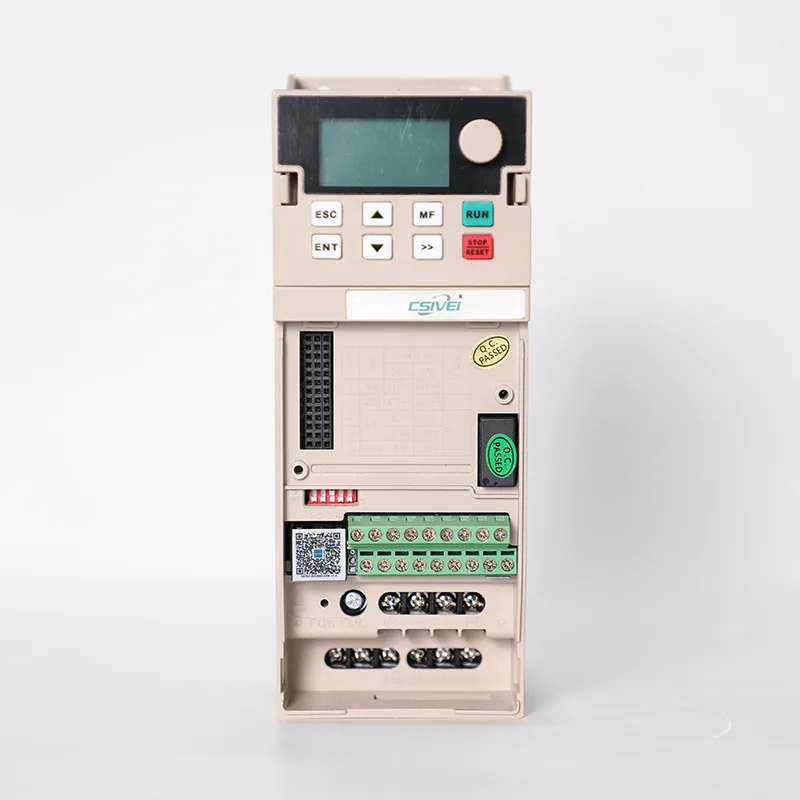

El inversor de bomba monofásico de 11 kw monofásico en trifásico de alto rendimiento de la fábrica de CSIVEI es una solución compacta y de alta eficiencia para sistemas de bombeo solar trifásicos. Incorpora algoritmos MPPT con hasta un 99% de eficiencia de seguimiento, lo que permite la conexión directa a paneles solares sin baterías. El variador admite control vectorial y V/F, lo que garantiza un arranque suave de la bomba incluso en condiciones de baja irradiancia. Las funciones de protección integradas incluyen detección de sobretensión, subtensión, sobrecorriente, funcionamiento en seco y rotura de tubería. La carcasa IP20 permite el montaje uno al lado del otro. Ideal para riego de pequeñas granjas, fuentes de jardín y transferencia de agua en áreas remotas. CSIVEI ofrece un rendimiento fiable con una puesta en marcha sencilla.
| MODELO | Inversor de bomba monofásico de entrada y salida trifásica de 11kw |
| voltaje de entrada | CA, monofásico, 220 V (-15 %) ~ 240 V (+10 %) |
| CA, 3PH, 380V(-15%)~440V(+10%) | |
| Frecuencia nominal | 50/60Hz |
| Rango de frecuencia | ±5% (47,5~63 Hz) |
| Voltaje de salida | 0-Voltaje de salida |
| Frecuencia de salida | 0,1 ~ 500Hz |
| Frecuencia más alta | Control vectorial: 0~500Hz |
| Control V/F: 0~500 HZ | |
| Frecuencia portadora | 0,8 kHz ~ 8 kHz |
| La frecuencia portadora se puede ajustar automáticamente según las características de la carga. | |
| Resolución de frecuencia de entrada | Configuración digital: 0,01 Hz. |
| Configuración de simulación: frecuencia máxima x 0,025% | |
| Método de control | SVC Control vectorial de bucle abierto |
| V/F Control de velocidad de bucle abierto | |
| Par de arranque | 0,5 Hz/150 % (VCS) |
| Rango de velocidad | 1:100(SVC) |
| Precisión de estabilidad de velocidad | ±0,5 % (VCS) |
| Capacidad de sobrecarga | 150% Corriente nominal: 60 s, 170 % Corriente nominal: 12 s, 190 % Corriente nominal: 1,5 s |
| Aumento de par | Aumento de par automático; Aumento de par manual: 0,1 % ~ 30,0 % |
| Curva V/F | Tres métodos: 1. Lineal; 2. Multifocal; 3. Curva V/F tipo potencia |
| Separación V/F | 2 métodos: Totalmente separado; Adosado |
| Curva de aceleración y desaceleración | Métodos de aceleración y desaceleración lineal o en curva S. Dos tipos de tiempos de aceleración y desaceleración, con un rango de tiempo de 0,0~6500,0 s |
| Frenado CC | Frecuencia de frenado CC: 0,00 Hz ~ Frecuencia máxima |
| Tiempo de frenado: 0,0 s ~ 36,0 s | |
| Valor actual de operación del freno: 0,0% ~ 100,0% | |
| control de avance | Rango de frecuencia de jog: 0,00 Hz a frecuencia máxima. Tiempo de aceleración y desaceleración de jog: 0,0 s a 6500,0 s |
| PID incorporado | Puede lograr convenientemente un sistema de control de circuito cerrado de control de procesos. |
| AVR | Cuando el voltaje de la red cambia, puede mantener automáticamente un voltaje de salida constante. |
| Limitación y control de par | Las características de la “excavadora” limitan automáticamente el torque durante la operación para evitar frecuentes disparos por sobrecorriente. |
Diseñado para el suministro de agua a comunidades rurales, este VFD alimenta bombas que elevan agua desde pozos, ríos o embalses hasta tanques de almacenamiento elevados o redes de distribución directa. El sistema funciona automáticamente: cuando la energía solar es suficiente, la bomba llena el tanque; cuando el tanque está lleno, el variador entra en modo de suspensión, preservando la vida mecánica. Ideal para quioscos de agua de aldeas, sistemas de agua escolares y suministro de clínicas de salud. El PID incorporado garantiza una presión constante en los tanques elevados, mientras que el algoritmo MPPT extrae la máxima energía de los paneles solares incluso en días nublados. Esta solución proporciona agua limpia y de bajo costo para beber y saneamiento sin dependencia del diésel ni de la red.
Proteger la bomba contra daños es fundamental en los sistemas de agua solares. El inversor de bomba CSIVEI monofásico de entrada trifásica de 11 kW incluye un conjunto completo de protecciones específicas para bombas:
● Protección contra funcionamiento en seco: monitorea la corriente, la energía o el sensor de flujo opcional; detiene la bomba cuando se agota la fuente de agua y vuelve a intentarlo automáticamente después de un intervalo configurable.
● Detección de rotura de tubería/flujo bajo: detecta una caída repentina de corriente que indica una ruptura o fuga de la tubería y se apaga para evitar inundaciones.
● Protección contra sobrecorriente y sobrecarga: evita que la bomba se sobrecaliente debido a arena, incrustaciones o fallas en los rodamientos.
● Apagado por subtensión y sobretensión: protege el variador y el motor de la entrada solar inestable.
● Riego antirretroceso: cuando la bomba se detiene, se puede controlar una válvula de retención para evitar el reflujo de agua que hace girar el motor hacia atrás.
Estas protecciones extienden la vida útil de la bomba, reducen las visitas de mantenimiento y brindan un suministro de agua confiable en instalaciones solares remotas.
P1: ¿Esta unidad tiene Wi-Fi o celular incorporado para monitoreo remoto?
R: La unidad tiene un puerto RS485 Modbus RTU. Para habilitar el monitoreo inalámbrico, agregue una puerta de enlace externa (por ejemplo, CSIVEI CloudBox) que se conecte a través de Wi-Fi, Ethernet o 4G. La pasarela carga datos en CSIVEI Cloud o plataformas de terceros.
P2: ¿Puedo hacer funcionar la bomba directamente desde paneles solares sin baterías?
R: Sí. El inversor de bomba CSIVEI monofásico de entrada trifásica de 11 kW está diseñado para funcionamiento directo de energía solar a bomba. Utiliza MPPT para convertir CC variable de paneles en CA estable para la bomba. El variador arranca automáticamente cuando la energía solar excede el umbral de la bomba y se detiene cuando es insuficiente, protegiendo el motor.
P3: ¿Necesito un disyuntor de CC entre los paneles y el variador?
R: Sí, un disyuntor con clasificación de CC o un desconexión con fusible es obligatorio para la seguridad y el cumplimiento del código. CSIVEI recomienda un disyuntor CC de 2 polos dimensionado a 1,25 veces la corriente CC máxima.
P4: ¿Cómo configuro el modo de presión constante?
R: Conecte un transmisor de presión de 4‑20 mA a la entrada analógica AI1. Configure el parámetro P.00 = 1 (modo PID). Luego establezca la presión objetivo en P.77 (unidades de ingeniería). El variador ajustará la velocidad de la bomba para mantener esa presión independientemente de la variación solar.
P5: ¿Cuál es la vida útil esperada de este VFD solar?
R: Con una instalación adecuada (limpia, seca y dentro de los límites de temperatura), la unidad suele durar entre 10 y 15 años. Los condensadores electrolíticos envejecen más rápido en ambientes cálidos; mantener la temperatura ambiente por debajo de 40 °C prolonga su vida útil. Es posible que sea necesario reemplazar el ventilador de enfriamiento cada 5 a 7 años.
El sistema ha funcionado sin fallos durante tres años, transformando la salud y la actividad económica de la comunidad.
