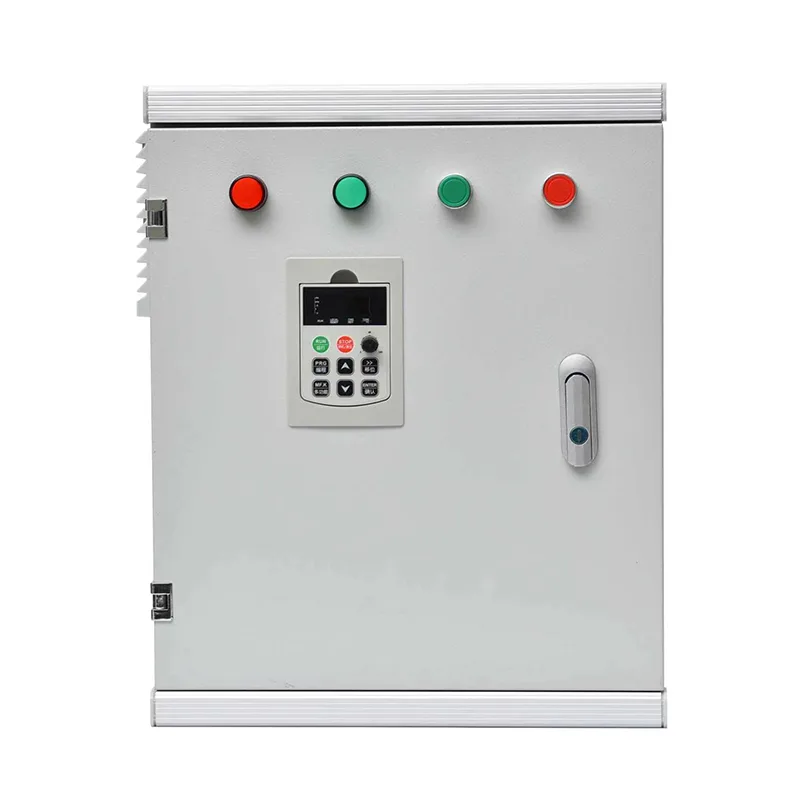

El gabinete de arranque suave que ofrece el fabricante líder de China, Csivei, incluye una unidad de arranque suave trifásico (de 7,5 a 800 kW, 380 a 690 V), un disyuntor de entrada o desconexión con fusible, un contactor de derivación incorporado, un relé de sobrecarga del motor y un transformador de control. Las características de arranque (límite de corriente programable, tiempo de rampa de voltaje y par inicial) se configuran mediante un teclado digital o HMI. Las funciones opcionales incluyen una rampa de parada suave para sistemas de bomba para evitar golpes de ariete. La protección cubre cortocircuitos, sobrecarga, pérdida de fase, subtensión/sobretensión y sobretemperatura del tiristor. La comunicación estándar vía Modbus RTU permite la conexión al DCS o SCADA de la planta; Están disponibles Profibus, Profinet o Ethernet/IP opcionales. El gabinete de piso está fabricado de acero galvanizado con un acabado con recubrimiento en polvo, con clasificación IP42 a IP55, adecuado para salas eléctricas interiores y ambientes industriales polvorientos.
Para motores que funcionan a velocidad fija pero que requieren un arranque suave para proteger los equipos accionados y las redes eléctricas, el gabinete de arrancador suave proporciona una alternativa compacta y de bajo mantenimiento a los arrancadores directos en línea o estrella-triángulo.
Las bombas de admisión, refuerzo y transferencia de agua cruda se benefician del arranque suave, que elimina el golpe de ariete en las tuberías y reduce el desgaste mecánico de los impulsores y acoplamientos de las bombas. La función de parada suave incorporada amortigua aún más el golpe de la válvula de retención y los aumentos repentinos de presión. La operación de derivación durante el funcionamiento en estado estable garantiza una generación mínima de calor en el gabinete, incluso en estaciones de bombeo con ventilación limitada.
Los enfriadores, los ventiladores de las torres de enfriamiento y los grandes motores de las unidades de tratamiento de aire en edificios comerciales pueden generar altas corrientes de arranque que hacen que las luces parpadeen y ejerzan presión sobre los controles del generador. Los gabinetes de arrancador suave limitan la corriente de entrada a 3 o 4 veces la carga completa, evitando caídas de voltaje. Los contactores de derivación eliminan las pérdidas continuas de los tiristores, manteniendo la eficiencia energética del sistema durante las largas horas de funcionamiento del edificio.
Las correas transportadoras y las trituradoras de rocas requieren una aplicación suave de torsión durante el arranque para proteger las cajas de engranajes, los empalmes de correas y los acoplamientos de cargas de impacto. La función de arranque ajustable del arrancador suave proporciona un breve pulso de alto torque antes de acelerar, superando la fricción de ruptura de una correa completamente cargada. Una vez que el motor está en funcionamiento, el contactor de derivación garantiza un funcionamiento fresco y energéticamente eficiente en entornos polvorientos y de alta temperatura.
Los compresores de tornillo y alternativos en las plantas de fabricación, junto con los mezcladores y agitadores en el procesamiento químico, arrancan bajo carga y necesitan una aceleración suave. Los arrancadores suaves eliminan los transitorios abruptos de torsión que aceleran el desgaste de los cojinetes y las paletas, mientras que la operación de derivación garantiza que no haya pérdidas de tiristores durante funcionamientos prolongados y continuos.
Las bombas sumergibles para pozos profundos y los grandes sistemas de rociadores en áreas remotas dependen de arrancadores suaves para proteger los ejes de las bombas y las carcasas de los pozos del par de arranque. Los gabinetes son compatibles con los suministros de generadores, ya que la corriente de entrada reducida permite que un generador más pequeño arranque una bomba más grande. La operación de derivación reduce el consumo de combustible durante la temporada de riego.
El gabinete de arranque suave integra un arrancador suave basado en tiristores con protección total del circuito y del motor en un solo gabinete precableado, optimizado para el control de motores industriales de velocidad fija.
El arrancador suave controla seis rectificadores controlados por silicio (SCR) antiparalelos, un par por fase, para aumentar suavemente el voltaje del motor desde un nivel de torque inicial ajustable (generalmente 30–60 % del nominal) hasta el voltaje total durante un tiempo de rampa establecido por el usuario (0,5–60 segundos). Durante la aceleración, la corriente se limita a un múltiplo definido de la corriente de carga completa, generalmente de 3 a 5 veces, lo que evita la sobrecarga del transformador o del generador. Una vez que el motor se acerca a la velocidad síncrona, un algoritmo interno detecta la caída de corriente y le indica a un contactor de derivación que se cierre, conectando directamente el motor a la red eléctrica. Esto desvía la corriente fuera de los SCR, eliminando sus pérdidas de conducción y generación de calor.
Después del arranque, toda la corriente del motor fluye a través del contactor de derivación mecánica, que está clasificado para servicio continuo. Los SCR permanecen bloqueados, por lo que el arrancador suave no contribuye en nada al aumento térmico. Esta es una ventaja clave sobre los VFD en aplicaciones de velocidad fija: el gabinete funciona en frío y requiere una ventilación mínima. Si se selecciona una parada suave, el bypass se abre en el momento del apagado y los SCR se vuelven a activar para reducir gradualmente el voltaje, evitando el golpe de ariete.
El gabinete proporciona protección total del motor a través de un disyuntor termomagnético y un relé de sobrecarga electrónico con detección de pérdida de fase y desequilibrio de corriente. La protección contra cortocircuitos está coordinada para preservar la integridad del SCR. Las protecciones adicionales incluyen:
● Protección contra subtensión/sobretensión, apagándose antes de que el motor sufra daños debido a anomalías de tensión.
● Detección de sobretemperatura por tiristor, con etapa de alarma y disparo.
● Detección de inversión de fase y pérdida de fase
● Protección de bloqueo y rotor bloqueado a través del relé
Los enclavamientos de seguridad externos (por ejemplo, parada de emergencia, interruptor de vibración) están conectados al circuito de control a través de terminales dedicados.
Un teclado digital con pantalla LCD en la unidad de arranque proporciona configuración de parámetros locales, control de arranque/parada e indicación de estado, incluidos códigos de falla, voltaje y corriente del motor. Se puede integrar una HMI montada en la puerta para gabinetes más grandes. El Modbus RTU RS485 estándar permite arranque/parada remotos, descarga de parámetros e informes de alarmas a un DCS o SCADA. Para redes de planta exigentes, se encuentran disponibles gateways Profibus DP, Profinet o Ethernet/IP.
El gabinete de piso está construido con lámina de acero galvanizado de gran espesor con un acabado de pintura en polvo resistente a la intemperie. Dado que el calor del tiristor se genera sólo durante las rampas de arranque y parada de segundos de duración, el enfriamiento por convección natural suele ser suficiente para los gabinetes interiores. Para unidades de alta potencia o ambientes de alto ambiente, se proporcionan ventiladores de aire forzado filtrado con control termostático. El grado de protección estándar es de IP42 a IP54; Hay clasificaciones más altas disponibles para lugares polvorientos o al aire libre.
Cada gabinete se somete a una prueba de aceptación en fábrica que incluye: medición de la resistencia de aislamiento del circuito de alimentación, verificación del circuito de disparo SCR, operación del contactor de derivación y pruebas funcionales de todos los perfiles de arranque/parada programados y funciones de protección. El conjunto está diseñado y probado según IEC 61439-1/2, y todos los circuitos de control se prueban según los estándares de inmunidad al ruido aplicables.
P1: ¿Cuándo debo elegir un gabinete de arrancador suave en lugar de un arrancador VFD o DOL?
Elija un arrancador suave cuando necesite una aceleración suave del motor y una corriente de entrada reducida pero no requiera una variación continua de velocidad. Los arrancadores suaves son más simples, generan menos calor, cuestan menos y son más compactos que los VFD. En comparación con DOL, eliminan las sobretensiones y los choques mecánicos. En comparación con estrella-triángulo, proporcionan parámetros de arranque totalmente ajustables y pueden detener suavemente los sistemas de bomba.
P2: ¿Qué tamaños de motor puede acomodar el gabinete?
Los gabinetes estándar están configurados para motores de 7,5 kW a 800 kW a 400 V (trifásicos), con clasificaciones de 690 V disponibles para motores más grandes. Adaptaremos el arrancador suave, el contactor de derivación y el disyuntor a la corriente nominal de su motor. Son posibles configuraciones personalizadas para potencias superiores.
P3: ¿El gabinete del arrancador suave admite el arranque de varios motores?
Sí, en disposición secuencial: un único arrancador suave puede arrancar varios motores uno tras otro, cada uno con su propio contactor de salida. Después de que el primer motor alcanza la velocidad máxima y se desvía, el arrancador suave se desconecta y se conecta al segundo motor, y así sucesivamente. Esto reduce el costo cuando varias bombas o ventiladores de tamaño similar comparten una estación. Sin embargo, todos los motores deben tener parámetros de arranque iguales o similares.
P4: ¿Qué sucede si el arrancador suave falla mientras el motor está en marcha?
Una vez que el motor está a máxima velocidad y el contactor de derivación está cerrado, el motor funciona directamente desde la red eléctrica. Si el tablero de control del arrancador suave falla o los SCR están dañados, el motor continúa funcionando sin verse afectado. La avería sólo afectará al siguiente intento de arranque. Esta inherente seguridad contra fallos es una importante ventaja operativa.
P5: ¿Cuánto dura la rampa de arranque suave y se puede ajustar?
El tiempo de rampa de voltaje es totalmente ajustable, normalmente de 0,5 a 60 segundos, y puede extenderse aún más si es necesario. El voltaje de arranque inicial (kick start) también es ajustable. La rampa óptima está determinada por el motor y la carga: lo suficientemente larga para eliminar el impacto mecánico y lo suficientemente corta para limitar el calentamiento del tiristor durante el arranque.
P6: ¿Puede el arrancador suave soportar arranques frecuentes?
Un arrancador suave está clasificado para un número específico de arranques por hora (normalmente hasta 10 arranques de servicio pesado). Esta clasificación depende de la configuración de corriente de arranque, el tiempo de rampa y el tamaño del motor. Para aplicaciones que implican arranques muy frecuentes (por ejemplo, transportadores indexados), un VFD puede ser más apropiado. Consúltenos con su ciclo de trabajo para el tamaño adecuado.
P7: ¿Qué mantenimiento requiere el gabinete?
El mantenimiento regular es mínimo: verificación visual anual de las terminaciones de energía, limpieza de los filtros de ventilación (si están instalados) y verificación funcional del contactor de derivación. Los SCR no tienen partes móviles y no se desgastan. El contactor de derivación es el principal componente reparable, con una vida mecánica que normalmente supera el millón de operaciones, lo que se traduce en años de servicio.
P8: ¿El arrancador suave genera armónicos en la red eléctrica?
Los arrancadores suaves de tiristores generan corrientes armónicas sólo durante las breves rampas de arranque y parada suave. Durante la operación de derivación en estado estable, el motor consume corriente sinusoidal, por lo que no se producen armónicos. Esto los hace más aptos para la red que los convertidores de frecuencia de CA, que pueden generar armónicos continuos a menos que se filtren.
Una autoridad regional del agua en Europa del Este administró una red de 20 estaciones remotas de bombeo de refuerzo, cada una con 2 a 4 bombas convencionales de arranque directo (DOL) de entre 37 y 132 kW. Las estaciones eran fundamentales para distribuir agua a varias ciudades, pero los problemas recurrentes causaban costos operativos inaceptables e interrupciones en el servicio.
El principal problema era eléctrico. La repentina corriente de arranque del DOL (hasta 7 veces la carga completa) provocó graves caídas de voltaje en las débiles líneas de distribución rural. Esto disparó los relés de protección en las subestaciones cercanas, interrumpiendo ocasionalmente el suministro de energía a la propia estación de bombeo. La autoridad también enfrentó altos costos de mantenimiento mecánico: golpes de ariete durante el arranque y parada de la bomba, frecuentes roturas de uniones de tuberías y válvulas de retención dañadas, mientras que la aplicación abrupta de torque acortó la vida útil de los cojinetes y acoplamientos de la bomba. Las estaciones no tenían personal y estaban ubicadas en áreas remotas, por lo que cualquier equipo tenía que ser robusto, simple y capaz de informar fallas de forma remota.
La autoridad evaluó tanto los VFD como los arrancadores suaves. Los VFD ofrecían control de velocidad, pero se consideraron excesivos: las bombas fueron diseñadas para funcionar a velocidad fija contra una curva de sistema estático, donde las válvulas estranguladoras ya proporcionaban ajuste de flujo. Los gabinetes de arranque suave ofrecían la combinación ideal: eliminarían las sobretensiones de corriente de arranque y los golpes de ariete sin introducir pérdidas continuas en el accionamiento ni refrigeración compleja.
● El contactor de derivación interno del arrancador suave significaba que, una vez en funcionamiento, el motor consumiría energía sin pérdidas de tiristores, lo que mantendría la generación de calor del gabinete al mínimo en salas de bombas sin ventilación.
● La función de parada suave reduciría gradualmente la velocidad de la bomba durante el apagado, eliminando el choque de presión que causaba el golpe de ariete.
● La sencilla interfaz digital de los gabinetes y la conexión Modbus RS485 se integraron directamente en la red SCADA emergente de la autoridad, lo que permite informar fallas sin visitas al sitio.
● La corriente de entrada reducida significó que los grupos electrógenos existentes (utilizados durante cortes de red) pudieran arrancar las mismas bombas sin una caída de voltaje problemática, ampliando la capacidad de respaldo efectiva.
Se fabricaron, probaron en fábrica e instalaron veinte gabinetes de arrancadores suaves estandarizados (clasificación de 45 a 160 A) en salas de bombas existentes durante seis meses. Cada gabinete incluía un disyuntor principal, un arrancador suave con contactor de derivación, un relé electrónico de sobrecarga, comunicación Modbus y un gabinete IP54 a prueba de lluvia. La puesta en servicio implicó una simple entrada de parámetros para el tiempo de rampa y el límite de corriente, y la conexión de un único cable Modbus a la unidad terminal remota de la estación.
● Se eliminaron las perturbaciones en el voltaje de la red debido al arranque de la bomba. No se han registrado más viajes a la subestación desde la modernización.
● Las reparaciones de tuberías se redujeron en más de un 80 % durante el primer año, ya que se eliminaron los golpes de ariete durante el arranque y la parada mediante perfiles de arranque y parada suaves.
● Los reemplazos de sellos y cojinetes de bombas mostraron una disminución mensurable, atribuida al arranque suave y de bajo torque.
● El diseño de derivación garantizó que las salas de energía permanecieran frescas, incluso durante funcionamientos prolongados de la bomba de alta demanda; no se produjeron fallas de enfriamiento del gabinete.
● La autoridad ahora recibe el estado de inicio/parada, la corriente de inicio y los registros de fallas en tiempo real de cada estación en su SCADA, lo que permite una respuesta predictiva en lugar de llamadas de emergencia.
● Después de un año, la autoridad amplió el programa a diez estaciones adicionales, adoptando el gabinete de arrancador suave como estándar para todos los proyectos de modernización de DOL a suave.
