Cada panel de control HVAC está diseñado según los requisitos específicos del sistema mecánico que controla, ya sea una única unidad de tratamiento de aire, una planta enfriadora con múltiples bombas y torres de enfriamiento o un sistema de administración de zonas VAV para todo el edificio. La carcasa del panel alberga toda la infraestructura eléctrica: aislamiento de energía entrante, protección de circuito, arrancadores de motor (directo en línea, estrella-triángulo, arrancadores suaves o variadores de frecuencia), relés de control, enclavamientos de seguridad y un controlador dedicado, generalmente un PLC o DDC, con terminales de sensores de campo para entradas de temperatura, humedad, presión, flujo y calidad del aire. Una pantalla táctil HMI montada en la puerta o un teclado ofrece a los operadores visibilidad del sistema y control de parámetros en tiempo real. La conectividad a través de BACnet, Modbus o Ethernet/IP permite una integración perfecta con los sistemas de gestión de edificios (BMS). Las clasificaciones de gabinete de IP42 a IP65 se adaptan a salas de máquinas interiores, plataformas de plantas en techos y ubicaciones exteriores expuestas. Los esquemas de protección integral cubren cortocircuitos, sobrecargas, pérdidas de fase, subtensiones/sobretensiones y fugas a tierra en cada circuito, con enclavamientos de seguridad obligatorios cableados para apagado de alarma contra incendios, protección contra congelamiento y a prueba de flujo de aire. Se mantiene el pleno cumplimiento de IEC 61439-1/2, IEC 60364 y los estándares regionales de seguridad eléctrica.
Desde un único controlador de aire hasta una planta central para todo el campus, los paneles de control HVAC brindan la inteligencia eléctrica centralizada que mantiene los sistemas mecánicos funcionando de manera segura, eficiente y en coordinación con la red más amplia de automatización de edificios.
Grandes torres de oficinas, centros comerciales y complejos de uso mixto operan múltiples unidades de tratamiento de aire, enfriadores, torres de enfriamiento y zonas de ventilación. Los paneles de control de HVAC centralizan el control y la protección de cada paquete mecánico: un panel de AHU que gestiona los ventiladores de suministro y retorno, los serpentines de refrigeración, las compuertas del economizador y el estado del filtro, o un panel de la planta enfriadora que secuencia varios compresores, bombas primarias y secundarias y ventiladores de la torre de refrigeración. La integración con el BMS del edificio a través de BACnet/IP o Modbus permite a los administradores de instalaciones monitorear y ajustar todos los sistemas desde una estación de trabajo central.
Las fábricas, plantas de procesamiento y almacenes a menudo requieren ventilación y enfriamiento de procesos dedicados, separados del aire acondicionado de confort. Los paneles de control en estos entornos administran extractores de alta potencia, unidades de aire de reposición, sistemas de recolección de polvo y enfriadores de procesos. El control basado en PLC con protocolos de comunicación industrial admite una lógica de enclavamiento compleja, como la coordinación de la ventilación con la operación de la línea de producción o el escape del horno de proceso. Los gabinetes de alta resistencia con protección mejorada contra el polvo y la humedad soportan las condiciones ambientales desafiantes.
La refrigeración del centro de datos es una función crítica las 24 horas del día, los 7 días de la semana. Los paneles de control de HVAC que administran los controladores de aire de la sala de computadoras (CRAH), los acondicionadores de aire de la sala de computadoras (CRAC), las bombas de agua enfriada y los ventiladores del condensador están diseñados para brindar redundancia y confiabilidad. La entrada de alimentación dual, la integración del interruptor de transferencia automática y las salidas de alarma a prueba de fallas garantizan que el enfriamiento continúe a pesar de las perturbaciones en el servicio público. El control de temperatura y humedad de alta precisión, con conectividad Modbus/BACnet a la plataforma de administración de infraestructura del centro de datos (DCIM), proporciona monitoreo ambiental en tiempo real.
Los quirófanos, las salas de aislamiento, las salas blancas y las salas generales exigen relaciones específicas de calidad del aire, temperatura, humedad y presión. Los paneles de control de HVAC en entornos sanitarios gestionan estos entornos precisos. Las funciones de alarma críticas (temperatura alta/baja, variaciones de humedad, pérdida de flujo de aire y estado del filtro) están conectadas a la llamada de enfermería del edificio o al sistema de monitoreo central. Los paneles están diseñados para facilitar el mantenimiento e incorporan instalaciones de aislamiento que permiten el servicio sin apagar el sistema.
La comodidad de los huéspedes es primordial. Los paneles de control de HVAC administran plantas centrales de refrigeración, sistemas de calderas, unidades de tratamiento de aire que dan servicio a espacios públicos y controladores de zona de unidades fan coil en los pisos de huéspedes. Los horarios preprogramados basados en la ocupación reducen el consumo de energía durante los períodos de baja ocupación y, al mismo tiempo, garantizan que las habitaciones alcancen los puntos de ajuste de comodidad a la hora del check-in.
Los edificios universitarios, las escuelas y las instalaciones gubernamentales repartidos en múltiples estructuras se benefician de las plataformas de paneles de control HVAC estandarizados. La sala de máquinas de cada edificio cuenta con paneles dedicados para AHU, bombas y unidades terminales, todos conectados en red a un BMS en todo el campus. El enfoque simplifica la formación en mantenimiento y la gestión de repuestos.

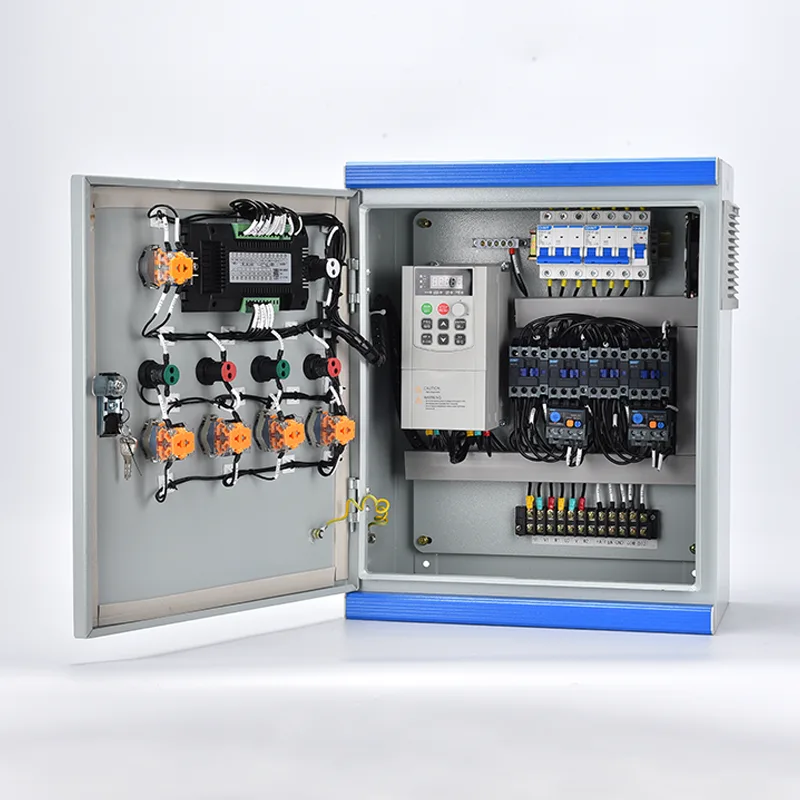

Los paneles de control HVAC están diseñados como conjuntos integrales de distribución de energía, control de motores y automatización, cada uno diseñado a medida para coincidir con el programa y las secuencias de operación del equipo mecánico.
La sección de entrada acepta energía trifásica (normalmente 400 V/480 V, 50/60 Hz) a través de un interruptor de desconexión principal bloqueable o un disyuntor, con una clasificación de resistencia a cortocircuitos calculada para la corriente de falla disponible en el sitio. La distribución aguas abajo está organizada por función del equipo: ramas separadas para ventiladores, bombas, compresores y circuitos de control. La protección del circuito del motor se proporciona mediante disyuntores termomagnéticos o seccionadores con fusibles adaptados a la corriente de carga completa del motor, con relés de sobrecarga (electrónicos o térmicos) que proporcionan curvas de disparo IEC Clase 10/20/30. La energía de control (generalmente 24 VCA, 24 VCC o 230 VCA) se deriva de un transformador de control dedicado con circuitos secundarios con fusibles independientes, que aíslan la electrónica de control de los transitorios del lado de energía.
Dependiendo del tamaño del motor, los requisitos de par de arranque y la tolerancia del sistema mecánico a la corriente de entrada, el panel incorpora el método de arranque adecuado:
● Directo en línea (DOL): para ventiladores y bombas más pequeños de hasta aproximadamente 7,5 kW
● Estrella-triángulo: para motores de potencia media donde se requiere una corriente de arranque reducida.
● Arranque suave: para bombas y ventiladores donde el arranque suave elimina el golpe de ariete o el deslizamiento de la correa.
● Unidad de frecuencia variable (VFD): para aplicaciones que requieren modulación de velocidad según la demanda, como ventiladores de suministro de AHU controlados por presión estática del conducto o bombas secundarias de agua enfriada que responden a la presión diferencial en todo el circuito.
Los VFD se especifican con mitigación de armónicos incorporada (inductancias de enlace de CC) y filtros dV/dt de salida cuando las longitudes de los cables exceden los límites del fabricante. Todos los variadores están configurados para comunicación en serie con el controlador del panel para referencia de velocidad y retroalimentación de estado.
La arquitectura de control se selecciona en función de la complejidad de la aplicación y los requisitos de integración:
● Los controladores DDC son típicos para aplicaciones comerciales de HVAC que se integran en un BMS a través de BACnet MS/TP o BACnet/IP nativo. Las bibliotecas de aplicaciones preprogramadas cubren secuencias estándar de AHU, enfriadoras y calderas.
● El control basado en PLC está especificado para entornos industriales, secuenciaciones complejas de múltiples compresores o donde el sistema debe interactuar con equipos que no son HVAC, como maquinaria de proceso. Las plataformas PLC admiten programación de lógica de escalera, bloques de funciones o texto estructurado, con comunicación Profinet, Ethernet/IP o Modbus TCP.
● Ambas plataformas ejecutan la secuencia de operación definida: cronogramas, bucles PID de temperatura/presión, secuenciación de inicio/parada, generación de alarmas y registro de tiempo de ejecución.
Los bloques de terminales dedicados admiten cableado de campo desde sensores de temperatura (termistores NTC, RTD, 4-20 mA), transductores e interruptores de presión, sensores de humedad, interruptores de prueba de flujo de aire montados en conductos, interruptores de presión diferencial para el estado del filtro y señales de retroalimentación de válvula/actuador. Todas las entradas analógicas están filtradas y protegidas contra transitorios inducidos. Las entradas digitales están aisladas individualmente mediante optoacopladores o relés interpuestos. La falla del sensor se detecta y emite una alarma, con estrategias de respaldo configurables, por ejemplo, establecer de manera predeterminada una operación del ventilador de velocidad fija en caso de pérdida del sensor de presión del conducto.
Una pantalla táctil HMI en color montada en la puerta (normalmente de 7 pulgadas o más) o indicadores y botones LED discretos proporcionan una interfaz de operador local. La HMI muestra gráficos de estado del sistema en tiempo real (temperatura, humedad, presión, tiempo de ejecución del equipo, tendencias de consumo de energía) con paneles configurables por el usuario. Los ajustes de parámetros están protegidos por contraseña con múltiples niveles de acceso (operador, supervisor, ingeniero). El anuncio de alarma incluye un registro de eventos con marca de tiempo y seguimiento de reconocimiento. Para paneles integrados con BMS, la HMI puede servir como una herramienta de anulación y puesta en servicio local en lugar de la interfaz diaria principal.
Las funciones de seguridad críticas se implementan en una lógica cableada independiente del controlador, lo que garantiza un funcionamiento a prueba de fallos incluso en caso de fallo del procesador:
● Interfaz de alarma contra incendios: la entrada de contacto sin voltaje desde el panel de incendios fuerza el apagado de la AHU y el cierre de la compuerta.
● Protección contra congelamiento: el termostato de baja temperatura en los serpentines de agua activa la unidad y abre la válvula para evitar que el serpentín explote.
● Prueba de flujo de aire: el interruptor de presión diferencial en la corriente de aire evita la activación del calentador eléctrico o de gas sin un flujo de aire verificado.
● Los interruptores de refrigerante de alta y baja presión protegen los compresores.
● Interruptores sísmicos y de vibración cuando así lo requiera el código local.
Todos los enclavamientos de seguridad están cableados en el circuito de disparo del relé de control principal o del PLC de seguridad, lo que garantiza un apagado inmediato e incondicional.
El gabinete del panel está fabricado con chapa de acero inoxidable o electrogalvanizada de 1,5 mm a 2,0 mm con un acabado con recubrimiento en polvo. Las calificaciones comunes incluyen:
● IP42/IP43 para salas mecánicas interiores con entornos limpios y con temperatura controlada
● IP54/IP55 para salas de equipos, recintos de plantas en tejados o ubicaciones semiexpuestas
● IP65 para instalaciones exteriores expuestas a la lluvia, el polvo y el sol directo.
Se incluye gestión térmica activa (ventilación de aire forzado filtrado con control termostático del ventilador) para paneles con densidad de VFD o entornos de instalación con altas temperaturas ambientales. Para los gabinetes de exterior, se especifican una marquesina para protección solar, un calentador anticondensación y herrajes de acero inoxidable resistentes a la corrosión.
Las pasarelas de comunicación traducen el protocolo del controlador a la red troncal BMS de la instalación. Están disponibles BACnet nativo (MS/TP o IP), Modbus RTU/TCP y adaptadores LonWorks o Ethernet/IP opcionales. Todos los puntos monitoreados (temperaturas, presiones, caudales, estado del equipo, horas de funcionamiento, datos de energía y estados de alarma) se hacen visibles para el BMS. El ajuste remoto de los puntos de ajuste y la gestión de horarios permiten una optimización energética centralizada en toda la cartera de edificios.
La medición de energía integrada opcional mide el consumo de carga individual o a nivel de panel. El controlador puede ejecutar secuencias de optimización de energía, como enfriamiento gratuito con economizador, ventilación controlada por demanda (basada en CO₂), arranque/parada óptimos y restablecimiento de la temperatura del agua enfriada según las condiciones exteriores, lo que reduce el consumo anual de energía de HVAC entre un 15% y un 25% en comparación con el control de parámetros fijos.
P1: ¿El Panel de Control HVAC es un producto estándar o está diseñado a medida para cada proyecto?
Cada panel está diseñado a medida para coincidir con el cronograma del equipo mecánico, la secuencia de operación y la lista de carga eléctrica del proyecto. Nuestros ingenieros de aplicaciones trabajan a partir de su P&ID, hojas de datos de equipos y especificaciones de control. Las arquitecturas internas estandarizadas y las bibliotecas de componentes garantizan una calidad constante y al mismo tiempo se adaptan a los requisitos específicos del sitio.
P2: ¿Qué plataforma de controlador utiliza: PLC o DDC?
Ofrecemos ambos y le recomendaremos la plataforma adecuada según su proyecto. Los controladores DDC (BACnet-nativo) se adaptan a aplicaciones de edificios comerciales con integración BMS. Los PLC se especifican para instalaciones industriales, secuencias complejas o donde se requiere integración con equipos que no sean HVAC. Se encuentra disponible soporte de múltiples proveedores: trabajamos con marcas líderes y también podemos ofrecer alternativas de plataforma abierta.
P3: ¿Qué equipo HVAC puede controlar el panel?
Nuestros paneles están configurados para todos los equipos HVAC comunes: unidades de tratamiento de aire (volumen constante y VAV), unidades de techo empaquetadas, plantas enfriadoras (enfriadas por aire y por agua), sistemas de calderas, torres de enfriamiento, sistemas de bombeo (primarios, secundarios y terciarios), unidades fan coil, ventiladores de recuperación de calor y sistemas de escape/extracción de humos. Los paneles multiequipo que gestionan una sala de máquinas completa son una oferta estándar.
P4: ¿Se puede integrar el panel con nuestro sistema de gestión de edificios existente?
Sí. Se encuentran disponibles protocolos de comunicación que incluyen BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP y LonWorks. Confirmaremos el protocolo específico, la velocidad en baudios y la lista de puntos durante la fase de ingeniería para garantizar una perfecta integración plug-and-play con su BMS.
P5: ¿Qué estándares y certificaciones de seguridad cumplen los paneles?
Los paneles están diseñados y probados según IEC 61439-1/2 para conjuntos de aparamenta y control de bajo voltaje. Todos los componentes llevan el marcado CE. Se encuentran disponibles certificaciones regionales adicionales (UL, UKCA, etc.). Con cada panel se proporciona documentación completa de la prueba de aceptación de fábrica (FAT), incluida la verificación del circuito, las pruebas de resistencia de aislamiento, las pruebas de secuencia funcional y la validación del interbloqueo de seguridad.
P6: ¿Cómo se prueba el panel antes del envío?
Cada panel se somete a una prueba integral de aceptación en fábrica que incluye: verificación de cableado punto a punto, pruebas de resistencia de aislamiento (circuitos de potencia y control), pruebas funcionales completas de todos los arrancadores y variadores de motor, verificación del bucle de E/S del controlador, pruebas de secuencia de operación simulada contra la narrativa de control aprobada, pruebas de HMI e interfaz de comunicación y verificación de la función de interbloqueo de seguridad. Se proporciona un informe FAT detallado con el panel.
P7: ¿Qué mantenimiento se requiere después de la instalación?
El mantenimiento anual recomendado incluye: imágenes térmicas de las conexiones eléctricas para identificar terminaciones sueltas, verificación funcional de los enclavamientos de seguridad y paradas de emergencia, verificación de la calibración del sensor, inspección de los ventiladores de refrigeración y el estado del filtro, y limpieza general del interior del gabinete. Se puede acceder a todos los componentes a través de las puertas delanteras; Los repuestos críticos, como fusibles y bobinas de contactores, se identifican en el manual de mantenimiento suministrado.
P8: ¿Pueden respaldar la puesta en servicio en campo?
Con cada panel se incluye soporte de puesta en marcha remota mediante videollamada. Se pueden organizar servicios de puesta en marcha in situ y de integración de BMS según la ubicación y el alcance del proyecto.
Un importante aeropuerto internacional de Oriente Medio construyó una nueva terminal de pasajeros para dar cabida a las crecientes demandas de capacidad. La terminal, que abarca más de 700.000 metros cuadrados, requería una infraestructura HVAC integral para mantener la comodidad de los pasajeros en las salas de salidas, vestíbulos de llegadas, zonas comerciales, salones y áreas de manejo de equipaje en temperaturas exteriores extremas que alcanzan los 50°C.
El diseño mecánico especificaba una planta enfriadora central con 12 enfriadores centrífugos enfriados por agua, 48 unidades de tratamiento de aire que van desde 15 kW a 160 kW, numerosos conjuntos de bombas de agua enfriada (primaria y secundaria), ventiladores de torre de enfriamiento, ventiladores de recuperación de energía y ventilación dedicada para el manejo de equipaje cerrado y áreas de planta. Todo el equipo se distribuyó en múltiples pisos mecánicos y recintos de plantas en la azotea.
El contratista eléctrico del proyecto enfrentó un cronograma de construcción difícil. La fabricación de paneles de control individuales en el sitio para cada equipo requeriría una gran cantidad de electricistas en el sitio durante períodos prolongados, introduciría variaciones de calidad y correría el riesgo de errores de coordinación entre los subcontratistas eléctricos y de controles. El operador del aeropuerto también exigió la integración total de BACnet con el BMS empresarial de la instalación para la gestión centralizada de la energía y el mantenimiento predictivo.
El equipo del proyecto decidió adquirir todos los paneles de control de HVAC como conjuntos preprobados y diseñados en fábrica. Las ventajas fueron decisivas:
● Cada panel fue diseñado a partir del cronograma del equipo mecánico y la secuencia de operación del consultor de controles, asegurando una coincidencia uno a uno entre cada panel y su equipo asignado.
● Toda la distribución de energía interna, la protección del motor, los VFD, el cableado de control, la lógica PLC/DDC y la configuración HMI se ensamblaron y probaron completamente en la fábrica antes del envío, lo que redujo el tiempo en el sitio para montar el panel, conectar la alimentación entrante y terminar los cables de los sensores de campo.
● La puerta de enlace de comunicación BACnet estaba preconfigurada y se proporcionó una lista completa de puntos al integrador de BMS antes de que llegaran los paneles, lo que eliminó la prolongada depuración del protocolo de campo.
● Los interbloqueos de seguridad (apagado de alarmas contra incendios, protección contra congelamiento para serpentines de agua helada, interbloqueos de prueba de flujo de aire para calentadores eléctricos) estaban cableados en la fábrica con verificación documentada, satisfaciendo los estrictos requisitos de seguridad de la autoridad aeroportuaria.
● El diseño uniforme de los paneles en las 48 AHU simplificó la capacitación de los operadores y el almacenamiento de repuestos para el equipo de mantenimiento del aeropuerto.
Se fabricaron y entregaron ochenta y seis paneles de control HVAC, que abarcan enfriadores, bombas, AHU y sistemas de recuperación de energía. Los tamaños de los paneles variaban desde gabinetes compactos de montaje en pared para pequeñas unidades de ventilación hasta gabinetes de piso de varias secciones para AHU de 160 kW con VFD integrados. Todos los paneles incorporaron puertas de enlace de comunicación BACnet/IP y pantallas táctiles HMI montadas en puertas para acceso del operador local. Los paneles se enviaron preprogramados y probados con FAT, con el paquete de documentación de cada panel que incluye diagramas de cableado integrados, impresiones de la lógica del controlador y certificados FAT.
● El tiempo de puesta en servicio en el sitio se redujo en aproximadamente un 50 % en comparación con las estimaciones presupuestarias basadas en paneles tradicionales fabricados en el sitio, lo que ayudó a la terminal a cumplir con su fecha límite de apertura.
● El programa FAT de fábrica identificó y rectificó 12 conflictos de lógica de secuencia durante las pruebas previas, problemas que de otro modo habrían surgido durante una costosa solución de problemas en el sitio.
● La integración total de BACnet con el BMS del aeropuerto se logró tres semanas después de la activación del panel, y los 86 paneles informaron datos operativos y aceptaron comandos de supervisión.
● En el primer año de funcionamiento, los datos registrados por BMS permitieron al equipo de instalaciones optimizar los programas de restablecimiento de la temperatura del agua enfriada, logrando una reducción del 12 % en el consumo de energía de la planta enfriadora en comparación con la línea base del diseño original.
● El contratista de mantenimiento del aeropuerto informó sobre un trabajo correctivo mínimo, y atribuyó el mérito al diseño estandarizado del panel y a la documentación completa por la familiarización eficiente del equipo.
