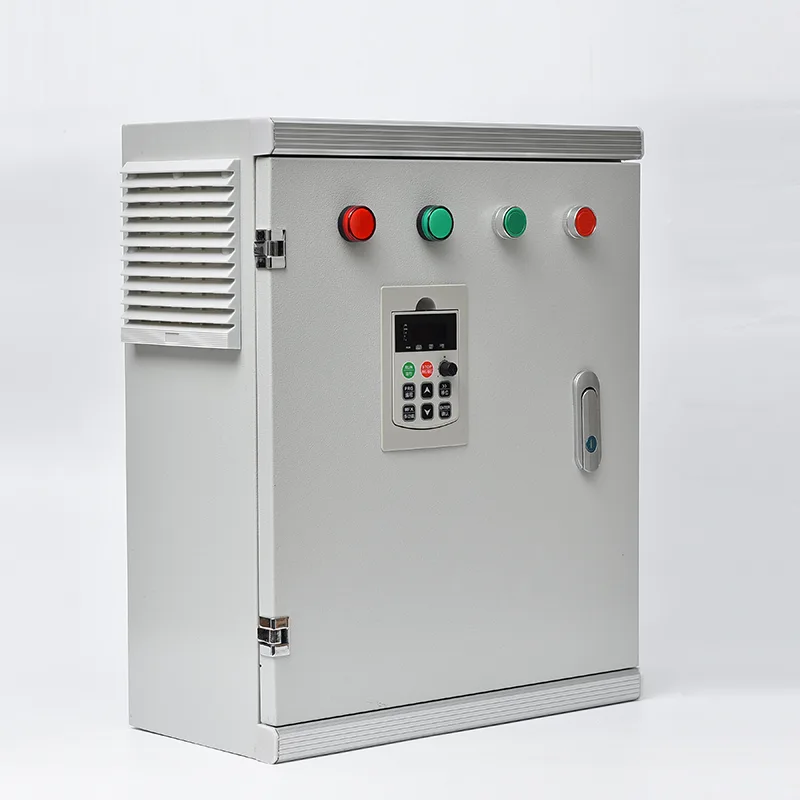

La caja de control integra un PLC o un controlador de riego dedicado, disyuntores, contactores de bomba o VFD, terminales de salida de válvula, un transformador de control y protección contra sobretensiones en un solo gabinete para montaje en pared o de piso. Acepta entradas de sensores de humedad del suelo, pluviómetros, sensores de temperatura y humedad, medidores de flujo y transmisores de presión, luego ejecuta programas de riego programados en zonas configurables (generalmente de 4 a 120 válvulas solenoides según el modelo), ya sea secuencialmente o en grupos superpuestos. La lógica de arranque de la bomba garantiza que la bomba principal o la bomba de refuerzo se active antes de que se abra cualquier válvula y se apague después de que se cierren todas las válvulas, lo que evita el funcionamiento en seco y los aumentos repentinos de presión. Un módulo de comunicación 4G/LoRa/Wi-Fi integrado transmite datos de campo en tiempo real y el estado operativo a una plataforma en la nube, donde los productores pueden ver el historial de riego, ajustar horarios y recibir alarmas de fallas a través de una aplicación de teléfono inteligente o un panel web. El control de fertirrigación multicanal está disponible como opción, lo que permite una dosificación precisa de fertilizante líquido o ácido a través de bombas de inyección configurables según los valores objetivo de CE y pH. El gabinete está fabricado de acero galvanizado o inoxidable con recubrimiento en polvo resistente a la intemperie, con clasificación IP55 o superior para instalación en exteriores. La compatibilidad con energía solar con respaldo de batería está disponible para sitios fuera de la red, mientras que los modelos de CA estándar cubren suministros monofásicos o trifásicos de 110 V a 415 V.
Desde pequeños túneles hortícolas hasta grandes operaciones de huertos, la Caja de Control de Riego Inteligente reemplaza el riego manual y las conjeturas con una gestión del agua automatizada impulsada por sensores que responde a lo que el cultivo realmente necesita.
Los cultivos, huertos y viñedos a gran escala se benefician del riego automatizado multizona que gestiona docenas de válvulas solenoides en toda la propiedad. El controlador secuencia las zonas una a la vez para mantener una presión estable del sistema mientras suministra agua de acuerdo con los umbrales de humedad del suelo, la etapa de crecimiento de los cultivos y los datos de evapotranspiración local. La integración del medidor de flujo proporciona confirmación en tiempo real de que cada ciclo de riego entregó el volumen previsto, señalando bloqueos o roturas de tuberías de inmediato.
Los entornos de invernadero exigen un control preciso del agua y los nutrientes en un espacio de cultivo reducido. La caja de control se integra con sensores ambientales (temperatura, humedad, intensidad de la luz y humedad del sustrato) para activar el riego según la demanda de la planta en lugar de temporizadores fijos. Los inyectores de fertirrigación multicanal dosifican fertilizante líquido y ajustadores de pH bajo control de EC/pH de circuito cerrado, lo que garantiza que cada cultivo reciba la receta exacta de nutrientes en la concentración adecuada. El acceso remoto permite a los productores monitorear múltiples invernaderos desde un solo teléfono inteligente.
Los parques, campos deportivos, campos de golf y paisajismo al borde de las carreteras operados por autoridades municipales requieren riego confiable y programable en sitios dispersos. La caja de control gestiona múltiples estaciones de válvulas solenoides en un horario basado en tiempo o activado por sensor, con la entrada del sensor de lluvia suspendiendo automáticamente el riego durante el clima húmedo para evitar el desperdicio de agua. La conectividad 4G permite la gestión centralizada desde un centro de operaciones de la ciudad, lo que reduce la necesidad de que los equipos de mantenimiento visiten cada sitio.
Muchos sitios agrícolas carecen de una red eléctrica confiable. La caja de control se puede configurar con un conjunto de paneles solares, un banco de baterías y salidas de válvula solenoide de bloqueo de CC de baja potencia para un funcionamiento totalmente autónomo fuera de la red. El controlador gestiona el arranque de la bomba (desde un pozo o alimentación de tanque alimentado por energía solar), la secuenciación de válvulas por zonas y la transmisión de datos, todo ello alimentado por el sistema fotovoltaico in situ.
Los viveros en contenedores, las granjas de bayas y las operaciones de flores cortadas irrigan con frecuencia zonas pequeñas con diferentes tipos de cultivos, cada uno de los cuales requiere distintos regímenes de riego. La caja de control admite horarios programados por zona con horas de inicio, duraciones de ejecución y recetas de fertirrigación independientes. La anulación basada en la humedad del suelo evita el riego excesivo de cultivos sensibles, mientras que las secuencias de aspersores de protección contra heladas pueden activarse mediante umbrales de sensores de temperatura.
En regiones donde el agua se asigna por volumen o tiempo a productores individuales, la caja de control admite autenticación de usuario mediante tarjeta IC o RFID para la medición de agua agrícola. El consumo de cada usuario se registra y se carga en la plataforma de gestión, lo que permite la asignación de agua basada en tarifas, límites de extracción anual y el apagado automático de la bomba cuando se exceden las cuotas.
La caja de control de riego inteligente combina secuenciación basada en PLC, procesamiento de entrada de múltiples sensores y administración de energía de nivel industrial en un único gabinete probado en fábrica, lo que brinda una automatización de riego confiable y desatendida en diversas condiciones de campo.
La caja de control está construida alrededor de un PLC industrial o un controlador de riego dedicado con E/S configurables. El controlador ejecuta programas de riego que definen qué zonas se activan, en qué orden, durante cuánto tiempo y bajo qué condiciones de inicio. Las opciones de programación incluyen las basadas en tiempo (días y horas específicas), basadas en sensores (umbral de humedad del suelo, detección de lluvia) y basadas en intervalos (cada N horas o días). El controlador también gestiona la lógica de arranque de la bomba: el relé de la bomba principal se cierra antes de que se active el solenoide de la primera válvula y permanece cerrado hasta que se cierra la última válvula más un período de funcionamiento configurable para lavar la línea principal. Esta secuencia evita la apertura de la válvula contra una bomba seca, elimina el golpe de ariete debido a arranques y paradas abruptas y protege la bomba contra el funcionamiento sin presión. Para operación multizona, un retardo entre zonas ajustable permite que la presión del sistema se estabilice entre las transiciones de válvulas.
La caja de control acepta una variedad de entradas de sensores de campo: señales analógicas de 4 a 20 mA o de 0 a 10 V de sondas de humedad del suelo, transmisores de presión y medidores de flujo; entradas de pulsos digitales de caudalímetros y pluviómetros; entradas digitales de encendido/apagado desde interruptores de flotador y presostatos; y datos RS485 Modbus RTU de sensores de suelo multiparamétricos que miden humedad, temperatura y conductividad eléctrica. El controlador escanea continuamente todas las entradas, comparando las lecturas con los umbrales definidos por el usuario. Si la humedad del suelo cae por debajo del objetivo, se activa el riego. Si se detectan precipitaciones, se suspende el riego programado. Si el caudal se desvía del rango esperado, se genera una alarma de rotura de tubería o de emisor bloqueado. Todos los datos del sensor tienen una marca de tiempo y se registran para el análisis de tendencias.
Las salidas de las válvulas suelen ser de 24 VCA o 12 VCC, compatibles con válvulas solenoides de riego estándar. La configuración de salida admite solenoides de enclavamiento de CA (pulso momentáneo para abrir/cerrar) y solenoides de enclavamiento de CC para aplicaciones fuera de la red de baja potencia. Las salidas de la bomba son contactos de relé clasificados para la bobina del contactor del motor de la bomba o el comando de arranque VFD. Para sitios que utilizan bombas de velocidad variable, una salida analógica de 4 a 20 mA o de 0 a 10 V proporciona una referencia de velocidad a un VFD según la presión del sistema o la demanda de flujo. Cada salida tiene fusibles individuales y está aislada ópticamente del controlador para evitar que fallas en el cableado de campo dañen el procesador.
La caja de control incluye un módem celular 4G, un módulo LoRa, una interfaz Wi-Fi o un puerto Ethernet según la infraestructura del sitio. Los datos se transmiten a una plataforma en la nube mediante el protocolo MQTT o HTTP. La plataforma proporciona un panel web y una aplicación para teléfonos inteligentes (iOS y Android) para el monitoreo en tiempo real de todos los sensores y salidas conectados, ajuste remoto de programación, anulación manual de válvulas o bombas individuales, notificación de alarmas mediante mensajes push o SMS y gráficos de datos históricos de humedad del suelo, flujo, presión y eventos de riego. Para sitios con un sistema SCADA existente, el controlador admite Modbus RTU a través de RS485 o Modbus TCP, exponiendo todos los puntos de E/S y parámetros de configuración para una integración directa sin la capa de nube.
Cuando se incluye el módulo de fertirrigación opcional, la caja de control gestiona de uno a cuatro canales de inyección, cada uno con una bomba dosificadora dedicada o un inyector venturi. El controlador monitorea el medidor de flujo de la línea principal de riego para calcular la tasa de inyección requerida en función de la proporción de fertilizante objetivo y luego modula la bomba dosificadora para mantener el punto de ajuste. En configuraciones controladas por EC/pH, los sensores en la línea principal de riego o en la línea de retorno brindan retroalimentación y el controlador ajusta las tasas de inyección a través del bucle PID para mantener la concentración de nutrientes y el pH dentro de bandas definidas. Las salidas de control del agitador mantienen mezclados los tanques de fertilizantes.
La caja de control estándar funciona con una fuente de alimentación monofásica de 110 a 240 VCA o trifásica de 380 a 415 VCA. Un transformador de control proporciona 24 VCA/VCC para las salidas del controlador y de la válvula. Las configuraciones fuera de la red integran un controlador de carga solar MPPT, un conjunto fotovoltaico (normalmente de 300 W a 1000 W) y un banco de baterías de ciclo profundo (12 V o 24 V). El controlador monitorea el estado de carga de la batería y puede reducir cargas no críticas o diferir el riego programado si el voltaje de la batería cae a un umbral de baja potencia definido por el usuario. Las válvulas solenoides de bloqueo de CC, que consumen energía solo durante el pulso momentáneo de apertura/cierre, se especifican para sitios solares para minimizar los requisitos de capacidad de la batería.
La carcasa está fabricada con chapa de acero galvanizado de 1,5 a 2,0 mm o acero inoxidable de grado 304 con recubrimiento en polvo resistente a los rayos UV. La clasificación IP55 estándar se adapta al montaje en pared exterior o al montaje en poste en el borde del área de riego. Para entornos propensos a inundaciones o con alta humedad, está disponible IP65. Se recomienda un toldo parasol para instalaciones con sol directo en climas tropicales. La entrada de cables se realiza a través de prensaestopas con clasificación IP en la base del gabinete. La ventilación interna es pasiva, con respiraderos que igualan la presión y excluyen la humedad y los insectos. Todas las placas de circuitos internos están revestidas para evitar la corrosión causada por la humedad y los vapores de productos químicos agrícolas. Los dispositivos de protección contra sobretensiones en las líneas de comunicación y alimentación entrantes protegen contra transitorios inducidos por rayos. Un aislador principal con puerta entrelazada proporciona un acceso seguro para mantenimiento. El controlador almacena todos los programas, horarios y datos registrados en una memoria no volátil, lo que garantiza que no se pierdan datos durante las interrupciones de energía.
P1: ¿A qué tipos de sensores se puede conectar la caja de control?
La caja de control acepta: sensores de humedad del suelo (tensiométricos, capacitancia o tipo TDR con salida de 4–20 mA, 0–10 V o Modbus RS485), pluviómetros (entrada de pulso), medidores de flujo (pulsos o 4–20 mA), transmisores de presión (4–20 mA), sensores de temperatura y humedad (4–20 mA o Modbus), interruptores de flotador y transmisores de nivel para tanques y depósitos, y datos de estaciones meteorológicas (a través de Modbus desde una estación meteorológica externa o API en la nube). Nuestros ingenieros confirmarán la compatibilidad del sensor durante la especificación del proyecto.
P2: ¿Cuántas zonas de riego puede gestionar una caja de control?
Las configuraciones estándar admiten de 4 a 24 zonas cableadas. Los módulos de expansión permiten escalar a 48, 72 o más zonas. Para implementaciones muy grandes, las unidades terminales remotas inalámbricas que se comunican a través de LoRa pueden controlar grupos de válvulas adicionales hasta varios kilómetros desde la caja de control principal, lo que permite la gestión centralizada de cientos de zonas en una propiedad.
P3: ¿Puede funcionar la caja de control sin alimentación de red?
Sí. Está disponible una configuración fuera de la red con controlador de carga solar MPPT integrado, paneles fotovoltaicos y almacenamiento de batería de ciclo profundo. Las válvulas solenoides de bloqueo de CC se utilizan para minimizar el consumo de energía. El controlador monitorea el estado de la batería y pospondrá las operaciones no críticas si el voltaje cae a un umbral de baja potencia. Esta configuración se usa ampliamente en granjas y pastos remotos donde el funcionamiento de la red eléctrica no es económico.
P4: ¿Puedo controlar el sistema de riego desde mi teléfono inteligente?
Sí. La caja de control transmite datos a una plataforma en la nube a través de 4G, Wi-Fi o Ethernet. Puede ver la humedad del suelo, los datos de flujo y el estado de las válvulas en tiempo real; iniciar o detener el riego de forma remota; ajustar horarios y umbrales; y reciba notificaciones de alarma mediante mensajes push o SMS, todo desde la aplicación complementaria para teléfono inteligente o el panel web.
P5: ¿Cómo maneja el controlador la protección de la bomba?
El controlador secuencia el arranque de la bomba antes de que se abra cualquier válvula y la parada de la bomba después de que se cierren todas las válvulas, evitando el funcionamiento en punto muerto. Si el medidor de flujo no detecta flujo a pesar de que la bomba está en funcionamiento, se genera una alarma de funcionamiento en seco y la bomba se apaga. La entrada del sensor de presión permite la protección de disparo por alta y baja presión. La salida de la bomba puede interactuar con un arrancador suave o VFD para motores más grandes.
P6: ¿Qué pasa con el riego si se pierde la comunicación?
El controlador almacena todos los programas y horarios en la memoria local no volátil. Si se pierde la comunicación con la plataforma en la nube, el controlador continúa ejecutando su cronograma programado de forma autónoma utilizando su reloj interno en tiempo real. Las condiciones de inicio basadas en sensores (humedad del suelo, pluviómetro) también continúan funcionando. Cuando se restablece la comunicación, los datos almacenados en el búfer se sincronizan con la nube.
P7: ¿Puede una caja de control gestionar tanto el riego como la fertirrigación?
Sí. El módulo de fertirrigación opcional gestiona de uno a cuatro canales de inyección con bomba dedicada o control venturi. La dosificación puede basarse en el tiempo, la inyección proporcional al flujo o el control de EC/pH de circuito cerrado mediante retroalimentación de sensores en la línea principal de riego. Las salidas del agitador mantienen en suspensión los tanques de fertilizantes.
P8: ¿Qué mantenimiento requiere la caja de control?
El mantenimiento de rutina es mínimo: inspección visual mensual del gabinete y el sello de la puerta, verificación trimestral de la estanqueidad de las terminaciones eléctricas y pruebas funcionales anuales de todas las salidas de válvulas y entradas de sensores. Si se instala un sistema de energía solar, los terminales de la batería y los niveles de electrolitos (para baterías inundadas) deben inspeccionarse trimestralmente. El controlador en sí no tiene partes móviles y no requiere reemplazo programado.
Una empresa frutícola del sur de Europa gestionaba 180 hectáreas de huertos de frutas de hueso y cítricos en un terreno ondulado. El riego se extraía de varios pozos y de un depósito compartido, y se distribuía a través de una red de líneas principales a aproximadamente 90 grupos de válvulas solenoides que daban servicio a bloques de huertos individuales. La operación había estado regando en horarios fijos administrados manualmente por trabajadores de campo, que conducían entre los bloques para abrir y cerrar válvulas durante el día y la noche.
El funcionamiento manual de la válvula requería mucha mano de obra y era impreciso. Los regantes aplicaron el mismo tiempo de riego independientemente de la variación de la humedad del suelo entre bloques, lo que provocó un riego excesivo en zonas predominantemente arcillosas y un riego insuficiente en las crestas arenosas. Durante la temporada alta del verano, el equipo tuvo dificultades para completar todos los sets programados en 24 horas. Los arranques de las bombas a menudo no estaban coordinados con las posiciones de las válvulas: las válvulas se abrían antes de que la bomba estuviera en funcionamiento, lo que provocaba bolsas de aire y golpes de ariete que dañaban los accesorios de la línea principal. Las bombas de pozo de la granja también funcionaban con válvulas cerradas al final de los turnos, provocando sobrecargas. La inyección de fertilizante se realizó mediante un sistema venturi manual independiente sin registro de las tasas de aplicación por bloque.
El productor quería un único sistema de control integrado que pudiera gestionar todas las válvulas, bombas y fertirrigación, ser monitoreado de forma remota y reducir la mano de obra de riego a una función de supervisión.
El diseño del bloque de la granja sugería una arquitectura centralizada: una caja de control principal en el cobertizo de bombas que gestiona todos los arranques de las bombas y la presión de la línea principal, con unidades terminales remotas inalámbricas LoRa en cada grupo de válvulas satélite que se comunican con el controlador principal. Esto evitó zanjar cables de control a lo largo del huerto.
La caja de control se configuró con seis canales de salida de bomba (cuatro pozos, dos bombas de refuerzo), una entrada de transmisor de presión en la línea principal, entradas de medidor de flujo en cada descarga de bomba para protección contra funcionamiento en seco y seguimiento de flujo total, y 90 salidas de válvulas inalámbricas en las RTU satelitales. Se implementó una red de monitoreo de la humedad del suelo (seis sondas de capacitancia de múltiples profundidades en zonas de suelo representativas) conectadas al controlador a través de Modbus RS485.
La fertirrigación se integró a través de tres canales de dosificación, cada uno con una bomba de inyección de velocidad variable controlada por lógica proporcional al flujo. El controlador monitoreó el medidor de flujo de la línea principal y ajustó la tasa de inyección para mantener una concentración objetivo de fertilizante independientemente de qué bloques estuvieran regando.
La programación se estructuró por bloque de huerto, y los umbrales de humedad del suelo determinaban si se llevaría a cabo un ciclo de riego programado para cada bloque. La entrada del pluviómetro suspendió automáticamente todo el riego programado durante 24 horas después de 5 mm de lluvia. Todos los datos se transmitieron a la plataforma en la nube a través de 4G, brindando al administrador de la granja un panel único para toda la operación.
Se instalaron dos cajas de control de riego inteligente principales en los dos cobertizos de bombas principales, con 16 RTU inalámbricas LoRa distribuidas por todo el huerto. El sistema controlaba seis bombas, 90 válvulas de riego y tres canales de fertirrigación. La electricidad se suministraba a través de la red en los cobertizos de bombas; Las RTU funcionaban con energía solar con baterías internas. La instalación y la puesta en servicio se completaron durante cuatro semanas fuera del período de cosecha, y se conservaron las válvulas solenoides y los contactores de bomba existentes en la granja.
● La mano de obra de riego se redujo de un equipo de campo de cuatro personas a un supervisor que supervisa el panel de control de la nube y realiza inspecciones de campo ocasionales.
● El consumo de agua disminuyó aproximadamente un 28 % en la primera temporada completa, impulsado por la programación en bloques basada en la humedad del suelo que eliminó el riego innecesario en suelos más pesados.
● Las llamadas de mantenimiento relacionadas con las bombas se redujeron significativamente: los viajes en seco se eliminaron gracias a la protección basada en el flujo, y los daños por golpes de ariete en los accesorios de la línea principal cesaron gracias a la secuenciación coordinada de la bomba y la válvula.
● El uso de fertilizantes se redujo en un 15 % mediante la inyección proporcional al flujo, y los registros de aplicación por bloque ahora se registran automáticamente para cumplimiento y revisión agronómica.
● El administrador de la granja informó que la capacidad de ver todo el estado del sistema de riego en un teléfono inteligente, especialmente durante el horario laboral y los fines de semana, era un beneficio operativo significativo.
