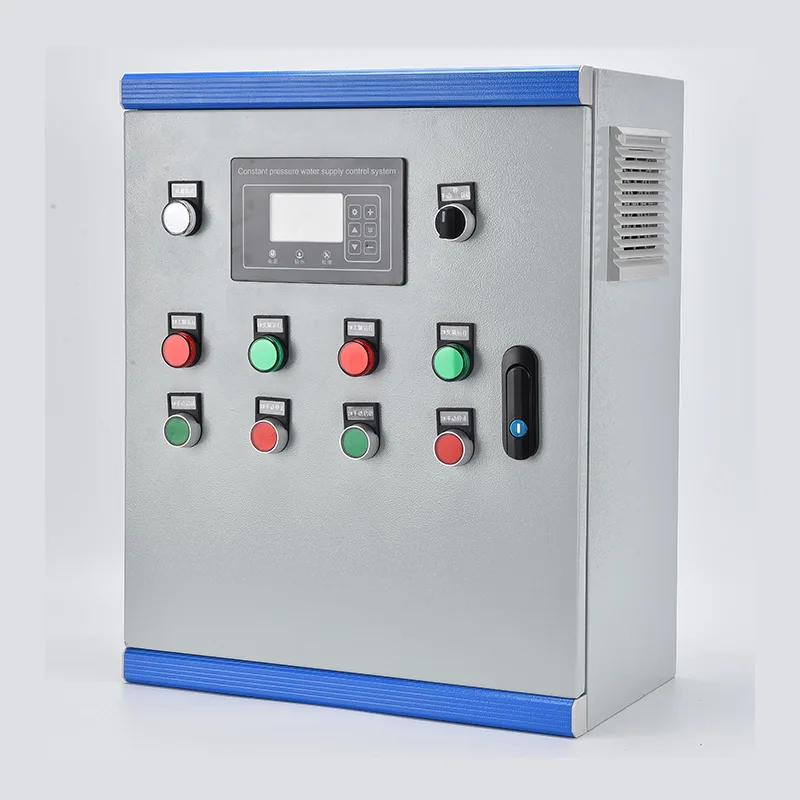

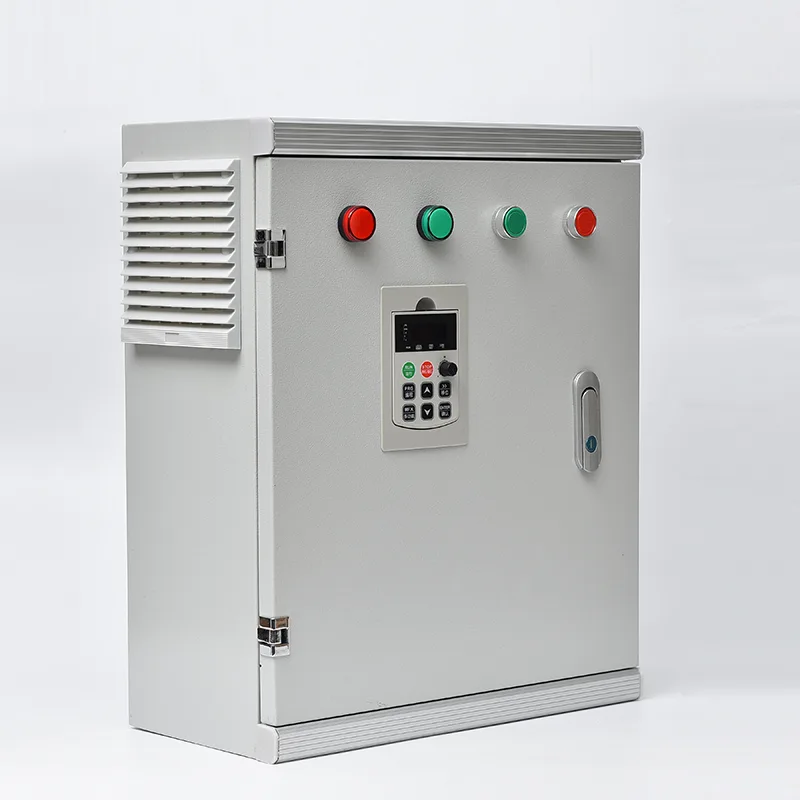

El gabinete de control de suministro de agua a presión constante integra un VFD, PLC o un controlador de bomba dedicado, disyuntores de entrada, contactores de salida por bomba, transformador de control e interfaz de transmisor de presión en un solo gabinete de piso. Las potencias nominales oscilan entre 0,75 kW y 400 kW a 380–480 V trifásicos. Un sensor de presión en el cabezal principal envía una señal de 4 a 20 mA al controlador, que compara continuamente la presión real con el punto de ajuste definido por el usuario y ajusta la frecuencia de salida del VFD a través de un bucle PID para mantener la regulación dentro de ±0,02 MPa. En los sistemas de bombas múltiples, la bomba principal opera bajo control VFD, mientras que las bombas secundarias se encienden o apagan secuencialmente a medida que fluctúa la demanda. La rotación de tareas equilibra las horas de funcionamiento de todas las bombas. La protección cubre funcionamiento en seco, sobrecarga, pérdida de fase, cortocircuito y sobrepresión. Una pantalla táctil HMI montada en la puerta muestra la presión del sistema, el estado de la bomba, la frecuencia, los registros de fallas y los datos de energía. La comunicación a través de Modbus RTU/TCP o la puerta de enlace en la nube 4G opcional permite el monitoreo remoto y la integración SCADA. La carcasa está fabricada en acero galvanizado con recubrimiento en polvo, con clasificación IP54 estándar o hasta IP65 para uso en exteriores.
Cuando la presión del agua debe permanecer constante a pesar de los cambios en la demanda, el gabinete de control de suministro de agua a presión constante reemplaza el almacenamiento por gravedad y el bombeo de velocidad fija con un control automatizado que responde a la demanda.
Las redes de agua urbanas experimentan grandes variaciones de presión entre las horas pico y los períodos nocturnos de bajo caudal. El gabinete mantiene una presión constante en los puntos de red designados modulando la velocidad y la etapa de la bomba, eliminando las caídas y sobretensiones que tensionan las uniones de las tuberías y generan quejas de servicio. Para estaciones de refuerzo a lo largo de redes de transmisión largas, el bucle PID se adapta a los cambios de presión aguas arriba y a la descarga variable aguas abajo.
Las torres de apartamentos, hoteles y bloques de oficinas necesitan una presión fiable en los pisos superiores. Un gabinete de presión constante con múltiples bombas verticales de etapas múltiples ajusta automáticamente la producción para satisfacer la demanda basada en la ocupación: más baja al mediodía, más alta durante los picos de la mañana y la tarde. El sistema elimina la necesidad de tanques de techo voluminosos junto con su carga estructural, riesgo de legionella y requisitos de acceso para mantenimiento.
Las plantas de fabricación, las instalaciones de procesamiento de alimentos y las centrales eléctricas requieren agua de proceso a una presión estrictamente controlada. El gabinete suministra componentes de torres de enfriamiento, líneas de lavado, alimentación de calderas y circuitos de agua de producción con una precisión de regulación adecuada a las necesidades del proceso. El control basado en VFD elimina el desperdicio de energía y el desgaste de las válvulas asociados con la aceleración.
Los sistemas de goteo, aspersores y de pivote central a gran escala necesitan un flujo variable a una presión estable en las zonas del campo con diferentes características de emisor. El gabinete admite múltiples configuraciones de bombas, incluidas bombas sumergibles de pozo y bombas de refuerzo horizontales, adaptando automáticamente la salida al número de zonas de riego abiertas. La protección contra funcionamiento en seco incorporada protege las bombas durante los cambios en el nivel del agua de origen.
Los sistemas de aldeas y asentamientos remotos se benefician de la gestión automatizada de la presión que reemplaza el funcionamiento manual de las bombas. Integrado con un sensor de nivel del tanque de almacenamiento, el gabinete arranca y se detiene automáticamente para mantener el llenado del tanque mientras entrega presión constante a los consumidores. La monitorización remota a través de 4G permite a un único operador gestionar múltiples estaciones dispersas desde un teléfono móvil o SCADA central.
Los complejos turísticos y las instalaciones de ocio con edificios repartidos por todo el sitio necesitan una presión uniforme para las habitaciones, las cocinas, la lavandería y el paisajismo. El gabinete gestiona múltiples bombas para satisfacer la demanda máxima de la mañana y de la tarde y, al mismo tiempo, reduce la energía durante las horas de menor actividad, con el sistema en gran parte en modo de suspensión durante la noche.
El gabinete de control de suministro de agua a presión constante combina control de velocidad VFD, secuenciación de bombas basada en PLC y protección integral en un solo gabinete ensamblado en fábrica, brindando gestión autónoma de la presión para instalaciones de una o varias bombas.
Un transmisor de presión en el tubo colector principal convierte la presión del agua en una señal analógica de 4 a 20 mA. El controlador ejecuta un algoritmo PID digital: la ganancia proporcional determina qué tan agresivamente responde el sistema a la desviación de presión, el tiempo integral elimina la compensación del estado estacionario y la amortiguación derivada suprime el exceso durante cambios repentinos de flujo. La salida PID establece directamente la referencia de frecuencia del VFD, ajustando la velocidad de la bomba para satisfacer la demanda en tiempo real. La precisión de regulación típica se mantiene dentro de ±0,02 MPa una vez ajustada a las características específicas del sistema: longitud de la tubería, curva de la bomba y volumen del recipiente a presión.
Cuando la demanda excede la capacidad de una sola bomba impulsada por VFD, el controlador pone en funcionamiento bombas adicionales. La bomba principal funciona bajo control VFD. Si alcanza la frecuencia máxima y la presión aún cae por debajo del punto de ajuste, el controlador transfiere esta bomba a operación de velocidad fija a través de su contactor de derivación y arranca una bomba secundaria bajo control VFD. A medida que la demanda cae y el VFD alcanza la frecuencia mínima con una presión superior al punto de ajuste, las bombas secundarias se desconectan una por una y la bomba principal vuelve al control de velocidad variable. Esto garantiza que solo una bomba funcione a velocidad variable en cualquier momento, mientras que las demás funcionan a velocidad fija cerca de su punto de mejor eficiencia.
Para distribuir el desgaste de manera uniforme, el controlador rota la designación de la bomba principal según las horas de funcionamiento acumuladas o el recuento de arranques. La bomba con menos horas se convierte en la siguiente líder cuando se activa la rotación, lo que ocurre en condiciones de bajo flujo para evitar interrupciones de presión. Una bomba desconectada para mantenimiento queda bloqueada y no puede girar a través de una entrada digital, y el controlador reasigna el trabajo entre las bombas restantes.
Durante los períodos de demanda cero (por ejemplo, durante la noche en edificios comerciales), el VFD eventualmente alcanza su frecuencia mínima mientras la presión se mantiene en el punto de ajuste. Después de un retraso configurable, el controlador ingresa al modo de suspensión y detiene todas las bombas. Un pequeño tanque de diafragma mantiene la presión del sistema durante el sueño. Cuando la presión desciende hasta el umbral de activación, el controlador reinicia la bomba principal y aumenta para restaurar la presión. Este ciclo evita que las bombas funcionen con una válvula cerrada durante períodos prolongados, lo que ahorra energía y protege la bomba contra el sobrecalentamiento.
El controlador proporciona protecciones específicas de la bomba más allá de la sobrecarga del motor estándar. La detección de funcionamiento en seco utiliza una entrada digital de una sonda de nivel de pozo o una detección de subcorriente del motor. El disparo por sobrepresión con reinicio automático evita daños en la tubería si una válvula se cierra repentinamente. Un bloqueo de ciclo rápido limita el número de arranques por hora para proteger los devanados del motor. La pérdida de fase y el monitoreo de la secuencia de fases previenen daños mecánicos debido a la rotación inversa. Todos los eventos de disparo tienen una marca de tiempo y se almacenan en el registro de fallas, con un número configurable de intentos de reinicio automático antes de que el bloqueo requiera la intervención del operador.
El VFD se selecciona para funcionamiento de bomba de par variable con una clasificación de sobrecarga del 110 % durante 60 segundos. La capacidad de arranque rápido permite un reinicio fluido en una bomba en marcha libre sin dispararse por sobrecorriente. La programación de frecuencia de salto evita bandas de resonancia mecánica. La optimización automática de la energía reduce la corriente de magnetización del motor con carga ligera, ahorrando energía adicional cuando la bomba funciona por debajo de la velocidad máxima. Una inductancia del enlace de CC incorporada y un filtro RFI minimizan la inyección de corriente armónica en el suministro.
Una pantalla táctil a color montada en la puerta proporciona presión y punto de ajuste del sistema en tiempo real, estado de bomba individual, horas de funcionamiento acumuladas y recuento de arranque por bomba, alarmas activas con historial de fallas y acceso a parámetros protegido por contraseña. El control de anulación manual respalda las actividades de puesta en marcha y mantenimiento.
El Modbus RTU RS485 estándar se conecta al SCADA del sitio o al equipo de telemetría. Una puerta de enlace en la nube 4G o Ethernet opcional permite el acceso remoto a través de un navegador web o una aplicación de teléfono inteligente, brindando presión en tiempo real, estado de la bomba, consumo de energía y notificaciones automáticas de alarma. Los operadores pueden ajustar los puntos de ajuste de presión de forma remota para requisitos específicos del sistema.
El armario de suelo utiliza chapa de acero galvanizado de 1,5 a 2,0 mm con recubrimiento en polvo resistente a los rayos UV. IP54 es estándar para salas de bombas interiores. IP55 o IP65 están disponibles para entornos exteriores y de tratamiento de agua. La ventilación de aire forzado filtrado con control termostático del ventilador mantiene la temperatura interna dentro del rango operativo del VFD. Para instalaciones en exteriores tropicales o desérticos, se puede especificar una marquesina parasol y un calentador anticondensación. La entrada de cables se realiza a través de placas prensaestopas en la base del gabinete. El gabinete está diseñado y construido según IEC 61439-1/2, y todos los componentes tienen la marca CE y certificaciones regionales disponibles.
P1: ¿Cómo mantiene el gabinete una presión constante?
Un sensor de presión en el cabezal de agua principal mide continuamente la presión del sistema y envía una señal de 4 a 20 mA al controlador. El algoritmo PID del controlador compara la presión real con el objetivo establecido por el usuario. Si la presión cae, aumenta la frecuencia de salida del VFD para acelerar la bomba. Si la presión aumenta, la bomba se ralentiza. Esta regulación de circuito cerrado funciona continuamente y normalmente mantiene la presión dentro de ±0,02 MPa del punto de ajuste.
P2: ¿Cuántas bombas puede controlar un gabinete de control de suministro de agua a presión constante?
Las configuraciones estándar admiten de 1 a 6 bombas, siendo 2 o 3 bombas la implementación más común. En los sistemas de bombas múltiples, un solo VFD impulsa la bomba de velocidad variable mientras que bombas adicionales arrancan a velocidad fija a medida que aumenta la demanda. Toda la lógica de secuenciación, alternancia y cambio de fallas de la bomba está integrada en el controlador.
P3: ¿Cuál es la diferencia entre este gabinete y la instalación de VFD separados en cada bomba?
El gabinete ofrece un sistema de control completo: lógica de secuenciación de bombas, circuito PID de presión, alternancia automática, cambio de fallas, función de reposo/activación y una única interfaz de usuario, todo precableado y probado en fábrica. Los VFD individuales no pueden coordinar el funcionamiento de varias bombas sin una importante ingeniería externa.
P4: ¿Puede el sistema funcionar con o sin tanque de almacenamiento?
Ambos. En una aplicación de llenado de tanque, el controlador mantiene la presión del sistema mientras un sensor de nivel en el tanque proporciona autoridad de arranque/parada. En una configuración principal directa, el controlador mantiene la presión de la línea directamente en la tubería de distribución, modulando la velocidad de la bomba para satisfacer la demanda del consumidor sin ningún tanque de almacenamiento.
P5: ¿Qué tipos de bombas son compatibles?
El gabinete controla motores de inducción trifásicos estándar utilizados en bombas sumergibles de pozo, bombas verticales multietapa, bombas centrífugas de succión final horizontales y bombas de refuerzo en línea, en 380–480 V, 50/60 Hz. Los motores de imanes permanentes también se pueden accionar con VFD compatibles.
P6: ¿Qué rango de potencia está disponible?
Las configuraciones estándar cubren desde 0,75 kW hasta 400 kW. El tamaño del gabinete se basa en la cantidad de bombas, la corriente de carga completa del motor de cada bomba y el nivel de falla del sitio. Nuestros ingenieros seleccionarán el VFD, los contactores, los disyuntores y el sistema de barras colectoras a partir de los datos de su bomba.
P7: ¿Qué opciones de monitoreo remoto están disponibles?
El estándar RS485 Modbus RTU se conecta al SCADA del sitio. Las puertas de enlace 4G o Ethernet opcionales se vinculan a una plataforma en la nube, brindando acceso a través de un navegador web o una aplicación de teléfono inteligente a la presión en tiempo real, el estado de la bomba, el consumo de energía, las alarmas de falla y los datos históricos. Las notificaciones push por SMS o aplicaciones alertan a los operadores sobre fallas.
P8: ¿Qué mantenimiento requiere el gabinete?
Inspección mensual de sellos de puertas y filtros de ventilación. Revisión trimestral de terminaciones eléctricas. Prueba funcional anual de dispositivos de seguridad y lógica de alternancia. Los ventiladores de refrigeración VFD y los condensadores del enlace de CC tienen una vida útil de 5 a 10 años y son reemplazables. El transmisor de presión debe calibrarse anualmente.
P9: ¿Cómo ahorra energía este sistema en comparación con el bombeo tradicional?
Una bomba de velocidad constante con una válvula reguladora desperdicia energía bombeando contra una restricción artificial. El VFD adapta la velocidad de la bomba directamente a la demanda. Debido a que la potencia de la bomba aumenta con el cubo de la velocidad, una bomba al 80% de velocidad consume aproximadamente el 50% de la energía a máxima velocidad. Con el modo de suspensión durante los períodos de demanda cero, las instalaciones suelen lograr una reducción de energía del 20 % al 40 %.
Una autoridad municipal de agua en una importante ciudad asiática gestionó más de 80 estaciones de refuerzo de suministro secundario de agua que prestaban servicio a comunidades residenciales de gran altura. Cada estación suministraba de 200 a 800 apartamentos en torres de 18 a 35 pisos. El equipo existente estaba envejeciendo: algunas estaciones usaban tanques de techo con válvula de flotador de llenado, otras usaban conjuntos de bombas de velocidad fija con válvulas reductoras de presión. El gobierno de la ciudad ordenó una modernización para mejorar la calidad de la presión, eliminar los tanques del techo por motivos de salud pública y reducir el consumo de energía de bombeo.
Cada estación de refuerzo atendió a una torre con un perfil de demanda distinto: picos intensos por la mañana y por la noche, demanda moderada durante el día y flujo casi nulo durante la noche. Las bombas de velocidad fija existentes funcionaban a plena capacidad independientemente de la demanda, purgando el exceso de presión a través de válvulas reductoras de presión. Esto desperdició una cantidad sustancial de energía y al mismo tiempo generó calor y ruido en las salas de bombas. Fue necesario retirar los tanques del techo para cumplir con las nuevas regulaciones sanitarias, y la autoridad exigió que todas las estaciones nuevas reportaran datos a una plataforma SCADA central. El espacio físico también era reducido: la mayoría de las salas de bombas se adaptaron a áreas del sótano con una altura de techo limitada y acceso restringido.
Después de una prueba piloto exitosa en tres estaciones, la autoridad seleccionó gabinetes de presión constante diseñados en fábrica. Un solo gabinete albergaba el VFD, el controlador, los contactores de salida para tres bombas verticales de etapas múltiples, la interfaz de presión y la pantalla táctil HMI, que coincidía con el tamaño del panel anterior. El control de presión PID permitió eliminar por completo las válvulas reductoras de presión. La bomba principal varió la velocidad para satisfacer la demanda, y se instalaron bombas adicionales según fuera necesario. Durante la noche, el sistema durmió, manteniendo la presión un pequeño recipiente de diafragma.
La presión del agua en los apartamentos del último piso se estabilizó en el mínimo reglamentario independientemente de la demanda, sin el exceso de presión en los pisos inferiores que provocaba el antiguo sistema. El consumo de energía se midió por estación y se transmitió al SCADA de la autoridad a través de Modbus, brindando a los operadores visibilidad en tiempo real y la capacidad de ajustar los puntos de ajuste de presión de forma remota para la altura específica de cada torre.
Se instalaron treinta y dos gabinetes de presión constante durante la primera fase durante 18 meses. Cada gabinete estaba precargado con datos de la bomba y puntos de ajuste de presión correspondientes a la torre específica. La puesta en marcha in situ del suministro eléctrico conectado, los cables del motor de la bomba y el transmisor de presión, normalmente se completa en un día por estación.
● Las quejas de presión de los residentes de los últimos pisos de las 32 comunidades se redujeron a cero a los tres meses de su puesta en servicio.
● El consumo de energía de la bomba cayó en un promedio del 35 % en comparación con la línea base de velocidad fija anterior, superando el objetivo del 25 % de la autoridad.
● Los tanques del techo fueron desmantelados y retirados, lo que eliminó los costos asociados de mantenimiento y cumplimiento de la calidad del agua.
● Un equipo de operaciones de dos personas gestiona ahora las 32 estaciones de forma remota desde el SCADA central.
● La autoridad ha estandarizado el gabinete de presión constante para las 50 estaciones restantes, y la fase dos está actualmente en marcha.
