Bomba de accionamiento de CA trifásica de 7,5 kw

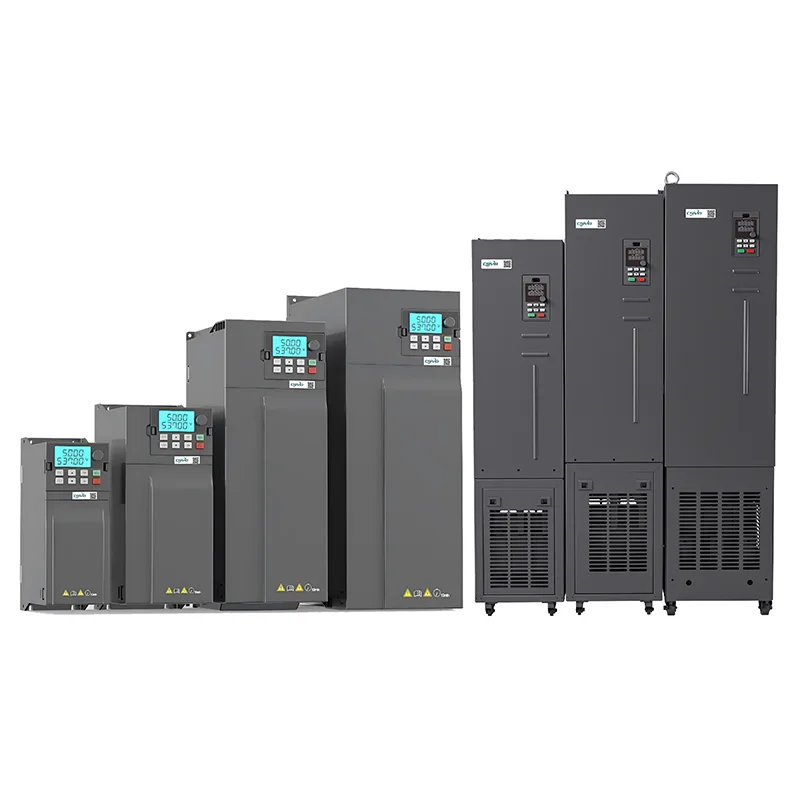

La bomba de accionamiento de CA trifásica de 7,5 kw CSIVEI es un accionamiento de alto rendimiento diseñado para aplicaciones industriales de servicio pesado. Adecuado para ventiladores grandes, bombas centrífugas, compresores y transportadores de líneas de producción, ofrece un par y una estabilidad excepcionales en funcionamiento continuo. Impulsado por un control vectorial avanzado de circuito cerrado, este variador admite un alto par de arranque, funcionalidad PLC incorporada, múltiples protocolos de comunicación (Modbus, Profibus opcional) y un teclado LCD intuitivo para monitoreo en tiempo real. El gabinete IP20 con filtro IP40 opcional garantiza confiabilidad en entornos exigentes. Diseñado para brindar eficiencia energética y precisión operativa, el VFD CSIVEI de 11-15 kW es la opción ideal para el control de motores de misión crítica en instalaciones industriales.

Parámetros y especificaciones principales

Aplicaciones típicas

La bomba de accionamiento de CA trifásica CSIVEI de 7,5 kw está diseñada para aplicaciones industriales de servicio pesado que requieren un alto par de arranque y servicio continuo:

●  Bombas grandes: bombas de riego, bombas de drenaje, bombas principales de suministro de agua.

●  Compresores centrífugos: compresores de aire industriales, sistemas de refrigeración

●  Enfriadores HVAC: enfriadores de tornillo, enfriadores centrífugos, unidades de tratamiento de aire grandes

●  Equipos de minería: bombas para lodo, ventiladores, trituradoras.

●  Maquinaria para trabajar metales: tornos, fresadoras, prensas.

Con control vectorial avanzado y múltiples opciones de comunicación, se integra perfectamente en líneas de producción automatizadas.

Comunicación e integración perfectas

Diseñada para la automatización industrial moderna, la serie CSIVEI VFD ofrece opciones de comunicación flexibles para integrarse sin esfuerzo en sistemas de control basados ​​en PLC.

Modbus RTU incorporado: estándar en todos los modelos, lo que permite una conexión sencilla a HMI, PLC y sistemas SCADA a través de RS485. Se pueden conectar en red hasta 247 unidades en un solo bus para monitoreo y control centralizados.

Módulos de bus de campo opcionales: amplíe las capacidades de comunicación con módulos opcionales para Profibus DP, Profinet, Ethernet/IP, CANopen y DeviceNet, asegurando la compatibilidad con las principales plataformas de automatización.

E/S analógicas y digitales: las entradas configurables (0-10 V, 4-20 mA) y las salidas de relé permiten una integración flexible con sensores, controladores y alarmas externas sin hardware adicional.

Funcionalidad PLC: algunos modelos cuentan con capacidades lógicas programables integradas, lo que permite un control lógico simple y un enclavamiento directamente dentro del variador, lo que reduce la necesidad de controladores externos.

Preguntas frecuentes

¿Cómo elijo el VFD adecuado para mi motor?

Algunas cosas a considerar:

Potencia del motor: el VFD debe igualar o ser ligeramente mayor que la clasificación del motor.

Voltaje de entrada: monofásico de 230 V o trifásico de 400 V; asegúrese de que coincida con su suministro.

Tipo de carga: las cargas de torsión constante, como transportadores o extrusoras, generalmente necesitan un VFD con un tamaño del 100 al 120 % de la potencia del motor. Las cargas de par variable, como ventiladores y bombas, a menudo pueden utilizar un VFD adaptado a la potencia del motor, además de ahorrar energía.

Entorno: para ubicaciones polvorientas, húmedas o al aire libre, opte por una clasificación IP más alta (IP40, IP54, IP66) o coloque la unidad en un gabinete protegido.

Comunicación: si necesita hablar con un PLC o SCADA, verifique que el variador admita su protocolo (Modbus RTU es estándar; Profibus, Ethernet/IP, etc. son opcionales).

CSIVEI también dispone de una herramienta de dimensionamiento y soporte técnico si deseas una segunda opinión.

¿Qué protocolos de comunicación son compatibles?

Todos los variadores CSIVEI vienen con Modbus RTU sobre RS485 de serie. Hay módulos opcionales disponibles para Profibus DP, Profinet, Ethernet/IP, CANopen y DeviceNet. Estos le permiten integrarse con los principales sistemas PLC y SCADA para monitoreo remoto, cambios de parámetros y control centralizado.

¿Qué protecciones están integradas en el disco?

Los variadores CSIVEI incluyen un sólido conjunto de protecciones: sobretensión, subtensión, sobrecorriente, cortocircuito, sobretemperatura (disipador), pérdida de fase en entrada o salida y sobrecarga del motor (sobrecarga térmica electrónica, I²t). Estos ayudan a que todo funcione de manera confiable y prolongan la vida útil del equipo.

¿Cómo soluciono fallas comunes?

El variador muestra códigos de falla en el teclado para un diagnóstico rápido:

●  OC (sobrecorriente): verifique si hay cortocircuitos, problemas con el bobinado del motor o tiempo de aceleración demasiado corto

●  OV (sobretensión): verifique la resistencia de frenado (si se usa) o el tiempo de desaceleración es demasiado corto

●  UV (bajo voltaje): verifique la alimentación de entrada y el cableado

●  OH (sobretemperatura): compruebe el ventilador de refrigeración, la temperatura ambiente y el espacio libre para el montaje.

● OL (sobrecarga): verifique la carga del motor, aumente el tiempo de aceleración o considere aumentar el tamaño de la unidad.

●  El manual tiene una tabla completa de códigos de falla con pasos detallados. Si algo sigue mal, el soporte técnico de CSIVEI puede ayudarte.

¿El VFD viene con garantía y soporte técnico?

Sí. Nuestras unidades vienen con una garantía estándar de 18 meses a partir de la fecha de fabricación (o 12 meses desde la instalación, lo que ocurra más tarde). Hay opciones de garantía extendida disponibles para aplicaciones críticas. El soporte técnico global está disponible por correo electrónico, teléfono y recursos en línea; se incluyen manuales de usuario, guías de aplicaciones y software de configuración.

Caso del cliente

Una instalación de fabricación de muebles necesitaba un control preciso del flujo de aire para su sistema de recolección de polvo. Hacer funcionar los ventiladores a máxima velocidad continuamente era ineficiente y generaba un ruido excesivo.

Solución: Se instaló una bomba de accionamiento de CA trifásica CSIVEI de 7,5 kw en el ventilador de extracción principal, con un sensor de presión que monitorea la presión del conducto para regular la velocidad del ventilador.

Resultados:

1.La velocidad del ventilador se ajusta automáticamente para satisfacer la demanda de recolección de polvo

2.Ahorro de energía del 45% durante el funcionamiento a carga parcial

3.Nivel de ruido reducido en 12 dB, mejorando las condiciones de trabajo.

4.Reducción del desgaste mecánico en los cojinetes y correas del ventilador.

5. El sistema ahora cumple con los objetivos de cumplimiento ambiental y eficiencia operativa.
