La serie CSIVEI iMaster VFD-PC10 incluye los modelos VFD-PC10-7.5G-T4 y VFD-PC10-11G-T4-MK para aplicaciones trifásicas de 380 V. Las corrientes de salida indicadas son 17 A para el modelo de 7,5 kW y 25 A para el modelo de 11 kW. Ambas clasificaciones se utilizan en sistemas de bombeo con energía solar y aplicaciones de motores industriales compatibles, sujetas a las especificaciones eléctricas del variador seleccionado.
En el modo de bomba solar, la bomba solar trifásica de 380 V de 7,5 kW/11 kW y el inversor de uso general VFD utilizan energía CC de un conjunto fotovoltaico y aplican seguimiento del punto de máxima potencia (MPPT) para controlar el motor de acuerdo con la entrada solar disponible. En modo de uso general, proporciona control de motor de frecuencia variable para bombas compatibles y otros equipos. El modo de operación se selecciona a través del parámetro P8-00 según la aplicación requerida y la configuración suministrada.
En comparación con un controlador de velocidad de motor básico, las funciones PC10 enumeradas también incluyen monitoreo del nivel de agua, detección de carga insuficiente e informe de fallas de sonda. Estas funciones son relevantes para los sistemas de bombeo donde la fuente de agua, el tanque de almacenamiento y el funcionamiento de la bomba deben monitorearse a través del variador.
| Artículo | VFD-PC10-7.5G-T4/-MK | VFD-PC10-11G-T4-MK |
| motor aplicable | 7,5 kW / 10 CV | 11kW / 15CV |
| Capacidad nominal | 15kVA | 30kVA |
| Corriente de entrada | 18,9 A | 27,8 A |
| Corriente de salida | 17 A | 25 A |
| voltaje de entrada de CA | CA 3F 380 V (-15%) a 440 V (+10%) | |
| Máx. voltaje de entrada CC | 900 VCC | |
| Rango de COV recomendado | 550 a 750 VCC | |
| Rango MPPT recomendado | 450 a 600 VCC | |
| Rango de voltaje de inicio | 300 a 900 VCC, parámetro ajustable | |
| Nivel de ruido | 65 dBA máx. |
Elija el modelo comparando la corriente nominal del motor con la corriente nominal de salida del inversor, en lugar de depender únicamente de la potencia del motor. Confirme el sufijo exacto del modelo, los requisitos de voltaje de entrada y los datos de la placa de identificación aplicables antes de la instalación.
Las configuraciones de referencia a continuación muestran las cantidades de módulos enumeradas para las dos clasificaciones de variadores. Proporcionan un punto de partida para el diseño del sistema fotovoltaico; el arreglo final debe ser verificado con los datos eléctricos del módulo seleccionado, la temperatura mínima del sitio y los requisitos de bombeo.
| Modelo | Módulos de 37±1 V, 250 W±5 Wp | Módulos de 45±1 V, 300 W±5 Wp | ||
| Módulos por cadena | Instrumentos de cuerda | Módulos por cadena | Instrumentos de cuerda | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| Artículo | Especificación |
| Frecuencia nominal | 50/60Hz |
| Rango de frecuencia de entrada | ±5% (47,5 a 63 Hz) |
| voltaje de salida | 0 al voltaje de entrada |
| Frecuencia de salida | 0,1 a 500 Hz |
| Frecuencia máxima | 0 a 500 Hz (control SVC y V/F) |
| Frecuencia portadora | 0,8 kHz a 8 kHz, ajustado automáticamente a la carga (se admiten hasta 16 kHz) |
| Resolución de frecuencia | Ajuste digital 0,01 Hz; ajuste analógico 0,025% de la frecuencia máxima |
| modo de control | Control vectorial sin sensores (SVC); Control V/F |
| Par de arranque | 0,5 Hz/150% (SVC) |
| Rango de velocidad | 1:100 (VCS) |
| Precisión de estabilidad de velocidad | ±0,5% (VCS) |
| Capacidad de sobrecarga | 150% de corriente nominal durante 60 s; 170% durante 12 s; 190% durante 1,5 s |
| Aumento de par | Aumento de par automático; impulso manual 0,1% a 30,0% |
| Curva V/F | Curva lineal, multipunto y cuadrada (potencia 1,2/1,4/1,6/1,8/2,0) |
| Separación V/F | Separación total, media separación. |
| Aceleración / desaceleración | Lineal o curva en S, 0,0 a 6500,0 s |
| Frenado CC | Frecuencia inicial 0,00 Hz hasta frecuencia máxima; tiempo 0,0 a 36,0 s; actual 0,0% a 100,0% |
| control de avance | Frecuencia JOG 0,00 Hz a frecuencia máxima (5 Hz predeterminado); aceleración/desaceleración 0,0 a 6500,0 s |
| PID incorporado | Sí, para circuito cerrado de presión, flujo o temperatura sin controlador externo |
| AVR | El voltaje de salida se mantiene estable cuando el voltaje de la red fluctúa |

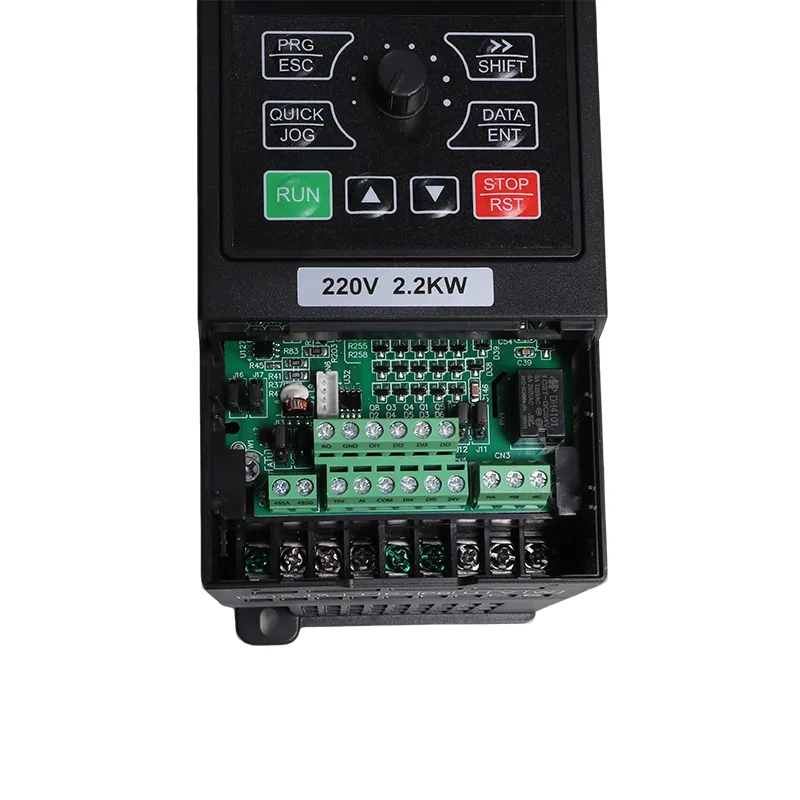

| Terminales de entrada | 5 entradas digitales, DI5 admite pulsos de alta velocidad de hasta 50 kHz; 1 entrada analógica 0-10 V o 0-20 mA; 1 entrada de potenciómetro de teclado |
| Terminales de salida | 1 salida de pulsos de alta velocidad hasta 50 kHz; 1 salida de relé; 1 salida analógica 0-20 mA o 0-10 V |
| Comunicación | RS485, Modbus RTU |
| Protección | Detección de cortocircuito del motor al encender, pérdida de fase de salida, sobrecorriente, sobretensión, subtensión, sobretemperatura, sobrecarga, subcarga, luz débil |
| Temperatura de funcionamiento | -10°C a 50°C; reducción del 1 % por 1 °C por encima de 40 °C |
| Temperatura de almacenamiento | -20°C a 60°C |
| Humedad | Por debajo del 95 % de humedad relativa, sin condensación |
| Altitud | Por debajo de 1000 m; reducción del 1% cada 100 m de 1000 a 3000 m |
| Vibración | Por debajo de 5,9 m/s² (0,6 g) |
| Recinto | IP20, montaje en pared o gabinete, instalación vertical |
| Sistema de distribución | TN, TT |
| CEM / seguridad | CEI 61800-3 (C3); CEI 61800-5-1 |
La información de la serie PC10 describe una secuencia de funcionamiento automático para instalaciones configuradas para energía solar y de red. En la configuración documentada, el parámetro P8-15 selecciona el comportamiento del modo de suministro. Con P8-15 configurado en 0, el variador funciona con energía solar cuando está disponible y utiliza la red de acuerdo con la lógica de cambio y luz débil configurada.
La información de parámetros suministrada enumera P8-16 como el intervalo de operación de la red, con un valor predeterminado de 60 minutos, y P8-17 como el retraso asociado con el regreso al funcionamiento solar, con un valor predeterminado de 4 segundos. Confirme la secuencia admitida y los valores predeterminados de los parámetros con el manual para el modelo exacto y la versión de firmware antes de la puesta en servicio.
Para un sistema que utiliza una fuente de respaldo de CA, el cableado y la disposición de conmutación deben seguir el diagrama de circuito aplicable. Confirmar si se requiere equipo de conmutación externo; No asuma que el inversor por sí solo realiza todas las funciones de conmutación de fuente.
Para sistemas compartidos de suministro de agua, riego y acuicultura, el funcionamiento de la bomba puede depender tanto del nivel del agua en el tanque de almacenamiento como de la disponibilidad de agua en la fuente. Los parámetros PC10 enumerados proporcionan funciones relacionadas con la detección del nivel del agua, el monitoreo de carga insuficiente y el diagnóstico de fallas de la sonda.
La información de parámetros proporcionada identifica P8-18 para la detección de nivel de agua AI, P8-19 para el umbral de nivel completo y P8-20 para el retraso del sueño. La señal de nivel configurada y el umbral determinan cómo responde el variador a la condición del tanque monitoreado. El tipo de sensor, el cableado y la secuencia de control real deben seguir el diagrama de cableado y las instrucciones de parámetros correspondientes.
La información de protección de la fuente de agua utiliza P8-24 para el nivel de detección de carga insuficiente, P8-25 para el tiempo de detección y P8-26 para la configuración de reinicio. Estos parámetros son relevantes cuando se utiliza una reducción en la carga del motor para identificar una posible falta de agua o una condición relacionada de la bomba.
La fuente suministrada identifica P8-22 como un umbral de monitoreo de daño de la sonda y E43 como la indicación de falla de la sonda correspondiente. Confirme la definición de alarma y las condiciones de detección en el manual del modelo correspondiente al configurar o solucionar problemas del sistema.
Las funciones de nivel de agua y subcarga dependen de la correcta selección, instalación y configuración de parámetros del sensor. Deben ponerse en servicio y probarse en las condiciones especificadas en la documentación del producto.
La información de la serie PC10 suministrada indica que los comandos del panel y los comandos de comunicación se pueden conservar durante un ciclo de encendido. El comportamiento de reinicio real debe compararse con la fuente de comando configurada, los parámetros de reinicio y los requisitos de seguridad de la aplicación.
RS485 Modbus RTU aparece como interfaz de comunicación. La fuente identifica el parámetro de monitoreo U0-49 como el estado del modo de suministro, donde 0 indica operación de red y 1 indica operación solar. Esta información puede ser utilizada por un sistema de monitoreo compatible después de confirmar la definición del registro y los valores de estado disponibles en la documentación de comunicación aplicable.
El monitoreo remoto es útil cuando el variador opera en un tanque de agua, estación de riego u otro sitio donde el controlador no recibe atención continua. Se debe probar la configuración de comunicación para confirmar que el estado mostrado coincide con el estado operativo real.
En el modo de uso general, el inversor proporciona control de motor de frecuencia variable para equipos compatibles. Los métodos de control enumerados son control vectorial sin sensores (SVC) y control V/F, con funciones adicionales que incluyen PID incorporado, aceleración y desaceleración ajustables, control JOG y comunicación Modbus RTU.
La configuración de uso general se puede considerar para aplicaciones compatibles como deshidratación de minas, supresión de polvo de canteras, circulación industrial y bombas de proceso. El modelo debe adaptarse a la corriente nominal del motor, las características de carga, los requisitos de aceleración y el servicio operativo.
El parámetro P8-00 se identifica en la información suministrada como el parámetro de selección del modo de funcionamiento. El modo debe configurarse de acuerdo con la aplicación real y las instrucciones del modelo suministrado. Cualquier cambio entre el funcionamiento de la bomba solar y el funcionamiento de uso general debe seguir el procedimiento de puesta en servicio y configuración de parámetros prescrito.
Para el bombeo de agua de pozo o de río a un tanque de distribución, el funcionamiento solar del variador y las funciones de control de nivel enumeradas se pueden considerar como parte del diseño del sistema. La potencia del motor, la altura de bombeo, el volumen de agua requerido y el control del nivel del tanque deben definirse antes de seleccionar la unidad.
Los sistemas de riego compartidos pueden utilizar una bomba central para abastecer múltiples campos o zonas de riego. La selección debe reflejar el flujo requerido, la altura dinámica total, el programa de operación diario y la disponibilidad de energía solar o de red.
Las bombas de circulación y de intercambio de agua en sitios de acuicultura pueden usar control de frecuencia variable cuando la disposición del motor y la bomba son compatibles. Se deben considerar el programa de bombeo requerido y los controles de gestión del agua junto con el suministro de energía del sitio.
En el modo de uso general, se puede evaluar la unidad para determinar si es compatible con equipos de bombeo de supresión de polvo, drenaje de minas y manejo de agua de mina. Verifique la clasificación del motor, las condiciones de carga, los requisitos ambientales y el método de control requerido para la instalación específica.
La configuración de uso general se puede considerar para la circulación compatible de agua de proceso, la reposición de torres de enfriamiento y otras tareas de bombeo industrial. El flujo requerido, la presión de operación y las características del motor deben evaluarse como parte del diseño del sistema.
| Artículo | Especificación |
|---|---|
| Frecuencia nominal | 50/60Hz |
| Rango de frecuencia de entrada | ±5% (47,5 a 63 Hz) |
| voltaje de salida | 0 al voltaje de entrada |
| Frecuencia de salida | 0,1 a 500 Hz |
| Frecuencia máxima | 0 a 500 Hz (control SVC y V/F) |
| Frecuencia portadora | 0,8 kHz a 8 kHz, ajustado automáticamente a la carga; Soporta hasta 16 kHz. |
| Resolución de frecuencia | Ajuste digital 0,01 Hz; ajuste analógico 0,025% de la frecuencia máxima |
| modo de control | Control vectorial sin sensores (SVC); Control V/F |
| Par de arranque | 0,5 Hz/150% (SVC) |
| Rango de velocidad | 1:100 (VCS) |
| Precisión de estabilidad de velocidad | ±0,5% (VCS) |
| Capacidad de sobrecarga | 150% de corriente nominal durante 60 s; 170% durante 12 s; 190% durante 1,5 s |
| Aumento de par | Aumento de par automático; impulso manual 0,1% a 30,0% |
| Curva V/F | Curva lineal, multipunto y cuadrada (potencia 1,2/1,4/1,6/1,8/2,0) |
| Separación V/F | Separación total, media separación. |
| Aceleración / desaceleración | Lineal o curva en S, 0,0 a 6500,0 s |
| Frenado CC | Frecuencia inicial 0,00 Hz hasta frecuencia máxima; tiempo 0,0 a 36,0 s; actual 0,0% a 100,0% |
| control de avance | Frecuencia JOG 0,00 Hz a frecuencia máxima (5 Hz predeterminado); aceleración/desaceleración 0,0 a 6500,0 s |
| PID incorporado | Sí, para circuito cerrado de presión, flujo o temperatura sin controlador externo |
| AVR | El voltaje de salida se mantiene estable cuando el voltaje de la red fluctúa |
| Terminales de entrada | 5 entradas digitales, DI5 admite pulsos de alta velocidad de hasta 50 kHz; 1 entrada analógica 0-10 V o 0-20 mA; 1 entrada de potenciómetro de teclado |
| Terminales de salida | 1 salida de pulsos de alta velocidad hasta 50 kHz; 1 salida de relé; 1 salida analógica 0-20 mA o 0-10 V |
| Comunicación | RS485, Modbus RTU |
| Protección | Detección de cortocircuito del motor al encender, pérdida de fase de salida, sobrecorriente, sobretensión, subtensión, sobretemperatura, sobrecarga, subcarga, luz débil |
| Temperatura de funcionamiento | -10°C a 50°C; reducción del 1 % por 1 °C por encima de 40 °C |
| Temperatura de almacenamiento | -20°C a 60°C |
| Humedad | Por debajo del 95 % de humedad relativa, sin condensación |
| Altitud | Por debajo de 1000 m; reducción del 1% cada 100 m de 1000 a 3000 m |
| Vibración | Por debajo de 5,9 m/s² (0,6 g) |
| Recinto | IP20, montaje en pared o gabinete, instalación vertical |
| Sistema de distribución | TN, TT |
| CEM / seguridad | CEI 61800-3 (C3); CEI 61800-5-1 |
La carcasa tiene una clasificación IP20 y no proporciona protección contra la entrada de agua. El variador debe instalarse en un ambiente interior adecuado o en un recinto protector con ventilación adecuada y de acuerdo con su temperatura, humedad y requisitos de instalación.
Las configuraciones de referencia suministradas especifican tres cadenas de 18 módulos con una potencia nominal de 250 Wp o tres cadenas de 15 módulos con una potencia nominal de 300 Wp. Estas disposiciones corresponden a 54 módulos o 45 módulos, respectivamente, y una potencia nominal calculada del conjunto de 13,5 kWp en ambos casos. El diseño final de la cadena debe verificarse con la hoja de datos del módulo, la temperatura mínima del sitio y los límites de voltaje de CC del inversor.
La especificación suministrada indica un nivel de ruido máximo de 65 dBA. La necesidad de un tratamiento acústico adicional depende de la ubicación de la instalación, la acústica de la sala, el equipo operativo y los requisitos de ruido aplicables. Tenga en cuenta el entorno de instalación al colocar el variador en un edificio ocupado o en una sala de equipos cerrada.
La configuración de propósito general debe coincidir con la carga total y el método de control admitido. Para aplicaciones de control vectorial, confirme la disposición del motor aplicable en el manual. Hacer funcionar varios motores desde un variador requiere que la corriente combinada permanezca dentro de la clasificación del variador y que cada motor tenga la protección de sobrecarga adecuada. Siga las instrucciones del fabricante para el modo de control seleccionado.
La información suministrada identifica el parámetro de monitoreo U0-49 como el indicador del modo de suministro, donde 0 representa el funcionamiento de la red y 1 representa el funcionamiento solar. El parámetro se puede leer a través de Modbus RTU cuando sea compatible. Confirme la definición del registro y la configuración de comunicación con el manual correspondiente antes de integrarlo en un sistema de monitoreo remoto.
Mantenga el disipador de calor y el ventilador de refrigeración libres de polvo, inspeccione los terminales y las conexiones del cableado de acuerdo con el programa de mantenimiento y controle la temperatura ambiente y la ventilación. El rango de temperatura de funcionamiento indicado es de -10 °C a 50 °C, con reducción de potencia por encima de 40 °C. La guía de altitud suministrada también especifica la reducción de potencia por encima de 1000 m. Siga las instrucciones exactas del modelo para conocer los intervalos de inspección y los procedimientos de mantenimiento.
No. La información de la serie PC10 suministrada enumera el modo de bomba solar y el modo de inversor de uso general. La operación de la bomba solar incluye MPPT y las funciones de protección relacionadas con el bombeo documentadas, mientras que la operación de propósito general admite control de motor SVC o V/F, PID y Modbus RTU. El parámetro P8-00 se identifica como parámetro de selección de modo. Confirme la configuración permitida y el procedimiento de cambio de modo en el manual específico del modelo.
