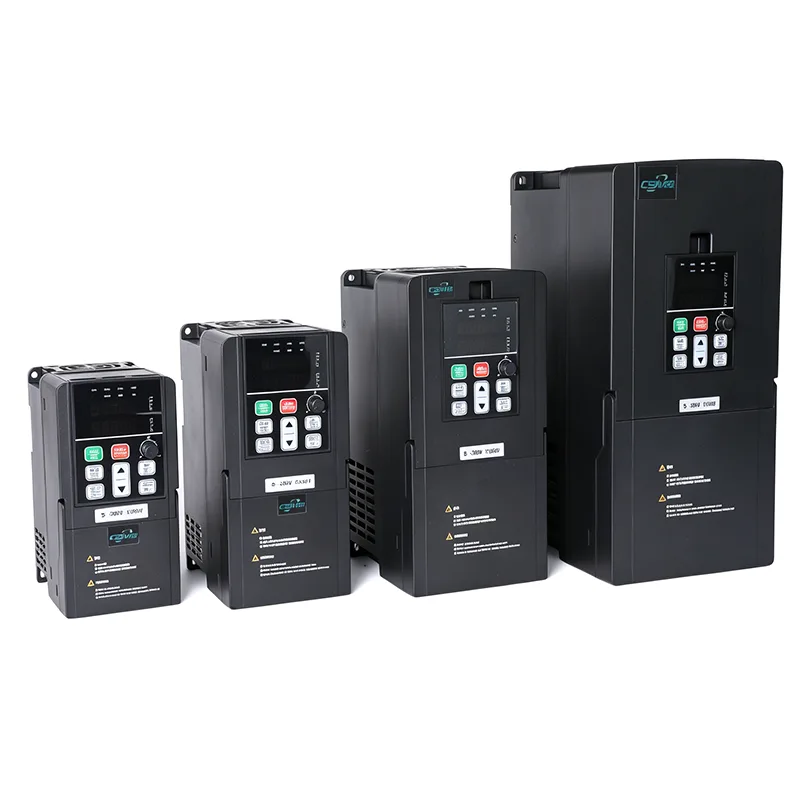

Bomba de accionamiento de frecuencia VFD de 15HP y 11kw VFD

Las características clave incluyen alta capacidad de sobrecarga, reactor de CC incorporado para mitigación de armónicos, múltiples interfaces de comunicación y expansión de E/S configurable. La carcasa resistente con sistema de refrigeración reforzado garantiza un funcionamiento fiable en entornos industriales de alta temperatura.

Combinando capacidades de ahorro de energía con funciones de protección inteligente, la bomba de accionamiento de frecuencia VFD CSIVEI 15HP 11kw VFD maximiza el tiempo de actividad del sistema y la eficiencia operativa para aplicaciones de gran potencia.

Parámetros y especificaciones principales

Aplicaciones típicas

La bomba VFD con variador de frecuencia CSIVEI 15HP 11kw ofrece un rendimiento sólido para equipos industriales pesados ​​que requieren operación continua:

●  Bombas grandes: bombas principales de suministro de agua, bombas de refrigeración industriales

●  Ventiladores industriales: ventilación de minas, ventiladores de plantas de cemento, recolectores de polvo.

●  Compresores: compresores de aire grandes, compresores de nitrógeno

●  Mezcladoras: hormigoneras, reactores químicos, mezcladoras de pulpa

●  Centrífugas: centrífugas de azúcar, centrífugas de aceite, decantadores

Con funciones reforzadas de refrigeración y mitigación de armónicos, garantiza un funcionamiento fiable en entornos hostiles.

Protección robusta y confiabilidad

Construida para soportar entornos industriales exigentes, la serie CSIVEI VFD incorpora múltiples mecanismos de protección para garantizar un funcionamiento continuo y una vida útil prolongada.

Protección integral del motor: la protección integrada incluye protección contra sobretensión, subtensión, sobrecorriente, sobretemperatura, pérdida de fase y cortocircuito. El variador se dispara o limita automáticamente la salida para evitar daños tanto al variador como al motor conectado.

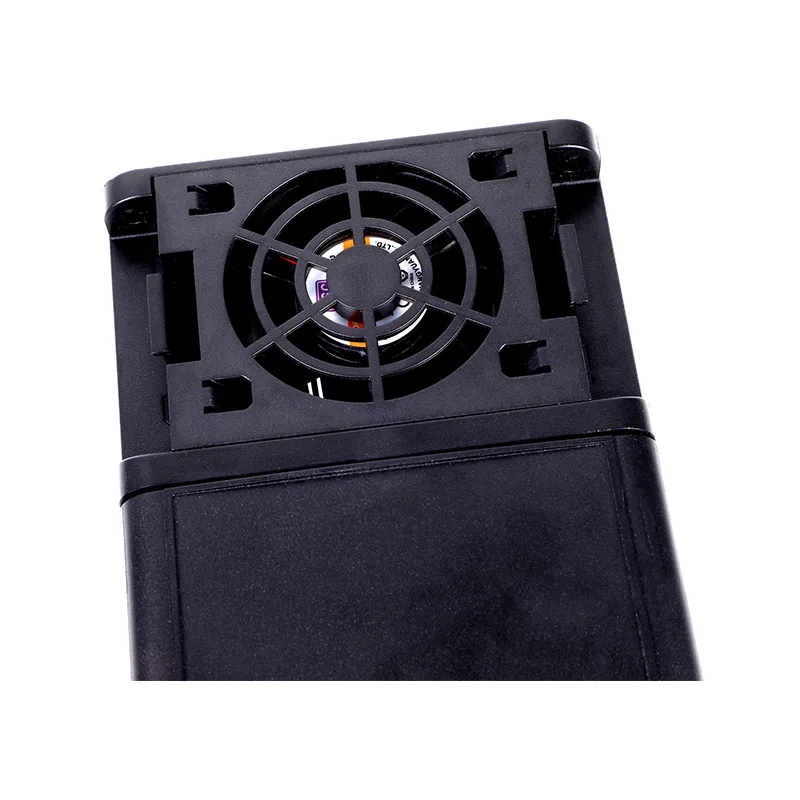

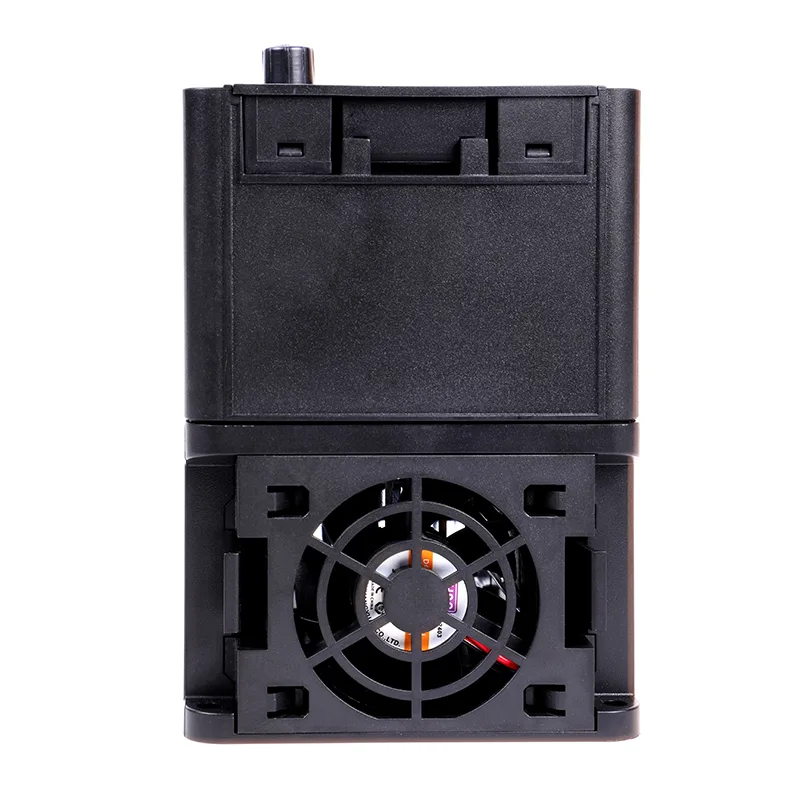

Gestión térmica: el control inteligente del ventilador ajusta la refrigeración según la temperatura interna y las condiciones de carga, minimizando el ruido y extendiendo la vida útil del ventilador. Los modelos de alta potencia cuentan con diseños de disipador térmico reforzado para una mejor disipación térmica.

Protección ambiental: carcasa estándar IP20 adecuada para instalación en panel de control. Hay disponibles gabinetes IP40/IP54/IP66 opcionales para aplicaciones en ambientes polvorientos, húmedos o lavados. El revestimiento conformado de PCB proporciona protección adicional contra la humedad y los contaminantes.

Filtro EMC incorporado: los modelos seleccionados incluyen un filtro de compatibilidad electromagnética integrado, lo que simplifica el cumplimiento de la CE y otros estándares EMC y reduce los costos de instalación.

Preguntas frecuentes

¿Cuál es la diferencia entre control V/F y control vectorial?

El control V/F mantiene una relación tensión-frecuencia fija. Está bien para ventiladores, bombas y aplicaciones generales donde el control preciso de la velocidad no es crítico. El control vectorial separa el flujo y el par para que pueda controlarlos de forma independiente, lo que le proporciona un par de arranque más alto (hasta un 150 % a 0,5 Hz) y una mejor precisión de la velocidad. El vector sin sensores no necesita un codificador; el vector de bucle cerrado lo hace y eleva la precisión de la velocidad al 0,1%. La mayoría de las unidades CSIVEI admiten ambas, por lo que puede elegir la que mejor se adapte a su aplicación.

¿Cómo elijo el VFD adecuado para mi motor?

Algunas cosas a considerar:

●  Potencia del motor: el VFD debe igualar o ser ligeramente mayor que la potencia del motor.

●  Voltaje de entrada: monofásico de 230 V o trifásico de 400 V; asegúrese de que coincida con su suministro.

●  Tipo de carga: las cargas de torsión constante, como transportadores o extrusoras, generalmente necesitan un VFD con un tamaño del 100 % al 120 % de la potencia del motor. Las cargas de par variable, como ventiladores y bombas, a menudo pueden utilizar un VFD adaptado a la potencia del motor, además de ahorrar energía.

●  Entorno: para ubicaciones polvorientas, húmedas o al aire libre, opte por una clasificación IP más alta (IP40, IP54, IP66) o coloque la unidad en un gabinete protegido.

●  Comunicación: si necesita hablar con un PLC o SCADA, verifique que la unidad admita su protocolo (Modbus RTU es estándar; Profibus, Ethernet/IP, etc. son opcionales).

●  CSIVEI también cuenta con una herramienta de dimensionamiento y soporte técnico si desea una segunda opinión.

¿Puedo utilizar un VFD de entrada monofásico con un motor trifásico?

Sí. Los variadores monofásicos de 230V de CSIVEI toman energía monofásica de entrada y salida trifásica al motor. Es una configuración común cuando solo se dispone de energía monofásica pero se desea la eficiencia y confiabilidad de un motor trifásico. Solo asegúrese de que el voltaje del motor coincida con la salida del variador: 230 V trifásico.

¿Necesito una resistencia de frenado externa?

Eso depende. Si necesita una desaceleración rápida o la carga tiene una alta inercia (como centrífugas, grúas, polipastos o bobinadoras), entonces sí, necesitará una. En los variadores que tienen una unidad de frenado interna, la resistencia maneja la energía regenerativa para evitar fallas de sobretensión y acortar los tiempos de parada. Para ventiladores y bombas con desaceleración más lenta, generalmente puedes omitirlo.

¿Qué protocolos de comunicación son compatibles?

Todos los variadores CSIVEI vienen con Modbus RTU sobre RS485 de serie. Hay módulos opcionales disponibles para Profibus DP, Profinet, Ethernet/IP, CANopen y DeviceNet. Estos le permiten integrarse con los principales sistemas PLC y SCADA para monitoreo remoto, cambios de parámetros y control centralizado.

¿Cómo configuro la unidad por primera vez?

Las unidades CSIVEI cuentan con un Asistente de inicio rápido que le guía por lo esencial en unos minutos:

Ingrese los datos de la placa de identificación del motor (potencia, voltaje, corriente, frecuencia, RPM), elija una macro de aplicación (ventilador/bomba, transportador, par constante), configure los tiempos de aceleración y desaceleración, elija la fuente de frecuencia (teclado, entrada analógica, comunicación) y ejecute el ajuste automático para optimizar el control del motor. El manual tiene todos los detalles y el teclado es extraíble para que puedas operarlo de forma remota si es necesario.

¿Qué protecciones están integradas en el disco?

Los variadores CSIVEI incluyen un sólido conjunto de protecciones: sobretensión, subtensión, sobrecorriente, cortocircuito, sobretemperatura (disipador), pérdida de fase en entrada o salida y sobrecarga del motor (sobrecarga térmica electrónica, I²t). Estos ayudan a que todo funcione de manera confiable y prolongan la vida útil del equipo.

¿Puedo hacer funcionar varios motores desde un VFD?

Sí, puede hacer funcionar varios motores en paralelo desde un solo variador, siempre y cuando: el consumo de corriente total se mantenga dentro de la clasificación de salida del variador, cada motor tenga su propia protección contra sobrecarga térmica y esté utilizando control V/F (no se recomienda el control vectorial para configuraciones de varios motores). Esto es común en conjuntos de ventiladores, secciones de transportadores o estaciones de bombeo donde los motores funcionan juntos a la misma velocidad.

¿Cómo soluciono fallas comunes?

El variador muestra códigos de falla en el teclado para un diagnóstico rápido:

●  OC (sobrecorriente): verifique si hay cortocircuitos, problemas con el bobinado del motor o tiempo de aceleración demasiado corto

●  OV (sobretensión): verifique la resistencia de frenado (si se usa) o el tiempo de desaceleración es demasiado corto

●  UV (bajo voltaje): verifique la alimentación de entrada y el cableado

●  OH (sobretemperatura): compruebe el ventilador de refrigeración, la temperatura ambiente y el espacio libre para el montaje.

● OL (sobrecarga): verifique la carga del motor, aumente el tiempo de aceleración o considere aumentar el tamaño de la unidad.

El manual tiene una tabla completa de códigos de falla con pasos detallados. Si algo sigue mal, el soporte técnico de CSIVEI puede ayudarte.

¿Cómo ahorra energía el VFD?

Para cargas de par variable como ventiladores y bombas, la potencia sigue las leyes de afinidad: es proporcional al cubo de la velocidad. Reducir la velocidad en un 20% reduce el uso de energía en aproximadamente un 50%. La función de optimización automática de energía (AEO) reduce el voltaje para igualar la carga real para lograr ahorros adicionales. El modo de suspensión también apaga el motor durante períodos de baja demanda, eliminando el consumo de energía en inactivo.

¿Cuál es la vida útil típica de un VFD y cómo lo mantengo?

Con una instalación y condiciones adecuadas, un VFD puede durar entre 10 y 15 años. Mantenimiento clave: mantenga limpio el gabinete: la acumulación de polvo acaba con la eficiencia de la refrigeración; revise los ventiladores de enfriamiento (normalmente duran entre 3 y 7 años; reemplácelos si hacen ruido o fallan); inspeccione los condensadores del bus de CC (envejecen con el tiempo y la temperatura); si el variador ha estado almacenado durante más de dos años, vuelva a colocar las tapas antes de encenderlo; controlar la temperatura ambiente; ocasionalmente haga una copia de seguridad de los parámetros en el teclado o en el almacenamiento externo. Una inspección rápida cada 6 a 12 meses ayuda a evitar sorpresas.

¿Puedo utilizar el VFD en exteriores o en entornos lavables?

Las unidades IP20 estándar deben estar en un panel limpio y seco. Para entornos exteriores o hostiles, CSIVEI ofrece clasificaciones IP más altas:

●  IP40: bueno para lugares polvorientos como fábricas textiles o carpintería

●  IP54/IP55: hermético al polvo y a las salpicaduras; Funciona para recintos exteriores y zonas de lavado.

●  IP66: totalmente hermético al polvo y soporta potentes chorros de agua; adecuado para procesamiento de alimentos, lavado de autos o uso en exteriores sin recintos adicionales

●  Si hay gases corrosivos, se recomienda un recubrimiento conformado en la PCB.

¿El VFD viene con garantía y soporte técnico?

Sí. Las unidades CSIVEI vienen con una garantía estándar de 18 meses desde la fecha de fabricación (o 12 meses desde la instalación, lo que ocurra más tarde). Hay opciones de garantía extendida disponibles para aplicaciones críticas. El soporte técnico global está disponible por correo electrónico, teléfono y recursos en línea; se incluyen manuales de usuario, guías de aplicaciones y software de configuración.

Caso de cliente: ventilador de ventilación industrial

Una instalación de fabricación de muebles necesitaba un control preciso del flujo de aire para su sistema de recolección de polvo. Hacer funcionar los ventiladores a máxima velocidad continuamente era ineficiente y generaba un ruido excesivo.

Solución: Se instaló un VFD CSIVEI de 18-30 kW en el ventilador de extracción principal, con un sensor de presión que monitorea la presión del conducto para regular la velocidad del ventilador.

Resultados:

●  La velocidad del ventilador se ajusta automáticamente para adaptarse a la demanda de recolección de polvo.

●  Ahorro de energía del 45 % durante el funcionamiento con carga parcial

●  El nivel de ruido se redujo en 12 dB, lo que mejora las condiciones de trabajo.

●  Reducción del desgaste mecánico en los cojinetes y correas del ventilador.

●  El sistema ahora cumple con los objetivos de cumplimiento ambiental y eficiencia operativa.
