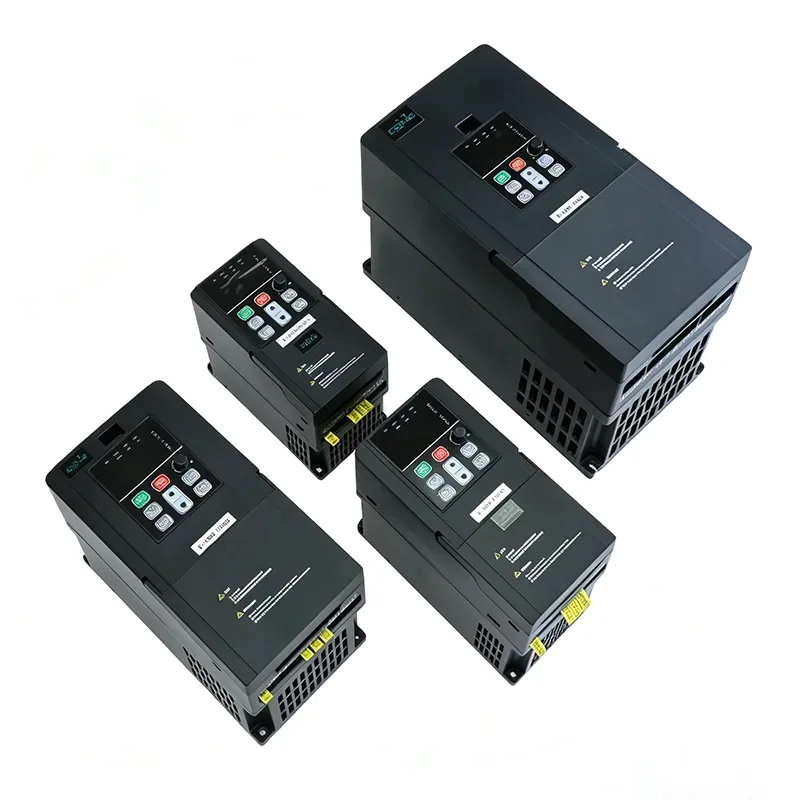

Variador de CA VFD trifásico 40HP 30kw 380V

Presenta control vectorial avanzado con alto par de arranque, filtro EMI incorporado, sistema de enfriamiento redundante y amplias opciones de comunicación que incluyen Ethernet/IP y Profinet. La robusta carcasa IP20/IP21 con barras colectoras reforzadas garantiza un funcionamiento estable en los entornos industriales más exigentes.

Con gestión de energía inteligente y capacidades de diagnóstico integrales, el variador de CA VFD CSIVEI 40HP 30kw trifásico 380V proporciona la potencia y precisión necesarias para procesos industriales críticos.

Parámetros y especificaciones principales

Aplicaciones típicas

El variador de CA VFD CSIVEI 40HP 30kw trifásico 380V está diseñado para aplicaciones industriales y de infraestructura de alta potencia:

●  Bombas de alta presión: plantas desalinizadoras, bombas para tuberías, sistemas hidráulicos

●  Compresores grandes: estaciones de aire industriales, compresores de gas

●  Transportadores para minería: cintas transportadoras de larga distancia, sistemas de manipulación de minerales

●  Enfriadores centrífugos: grandes sistemas HVAC, refrigeración urbana

●  Bobinadoras y desenrolladoras: fábricas de papel, bobinado de textiles, trefilado

Sus algoritmos de ahorro de energía y funciones de mantenimiento predictivo reducen el costo total de propiedad.

Eficiencia energética y ahorro de costos

La serie CSIVEI VFD ayuda a las instalaciones industriales a reducir el consumo de energía y los costos operativos a través del control inteligente del motor y funciones de optimización de energía.

Optimización automática de energía (AEO)– El variador monitorea continuamente la carga del motor y ajusta automáticamente el voltaje y la corriente para satisfacer la demanda real. Esta característica puede reducir el consumo de energía entre un 20 y un 50 % en aplicaciones de par variable, como ventiladores y bombas.

Modo de suspensión– Cuando la demanda del sistema cae por debajo de un umbral preestablecido, el variador detiene automáticamente el motor para eliminar el consumo de energía inactivo. Una vez que regresa la demanda, la unidad se reinicia sin problemas.

Controlador PID– El control PID incorporado permite una regulación precisa de la presión, el flujo o la temperatura sin controladores externos, lo que garantiza que el sistema funcione en puntos de eficiencia óptima.

Monitoreo de energía– La visualización en tiempo real de la corriente, el voltaje, la potencia y el consumo de energía del motor permite a los operadores realizar un seguimiento del uso de energía e identificar oportunidades de optimización.

Preguntas frecuentes

¿Cuál es la diferencia entre control V/F y control vectorial?

El control V/F mantiene una relación tensión-frecuencia fija. Está bien para ventiladores, bombas y aplicaciones generales donde el control preciso de la velocidad no es crítico. El control vectorial separa el flujo y el par para que pueda controlarlos de forma independiente, lo que le proporciona un par de arranque más alto (hasta un 150 % a 0,5 Hz) y una mejor precisión de la velocidad. El vector sin sensores no necesita un codificador; el vector de bucle cerrado lo hace y eleva la precisión de la velocidad al 0,1%. La mayoría de las unidades CSIVEI admiten ambas, por lo que puede elegir la que mejor se adapte a su aplicación.

¿Necesito una resistencia de frenado externa?

Eso depende. Si necesita una desaceleración rápida o la carga tiene una alta inercia (como centrífugas, grúas, polipastos o bobinadoras), entonces sí, necesitará una. En los variadores que tienen una unidad de frenado interna, la resistencia maneja la energía regenerativa para evitar fallas de sobretensión y acortar los tiempos de parada. Para ventiladores y bombas con desaceleración más lenta, generalmente puedes omitirlo.

¿Qué protocolos de comunicación son compatibles?

Todos los variadores CSIVEI vienen con Modbus RTU sobre RS485 de serie. Hay módulos opcionales disponibles para Profibus DP, Profinet, Ethernet/IP, CANopen y DeviceNet. Estos le permiten integrarse con los principales sistemas PLC y SCADA para monitoreo remoto, cambios de parámetros y control centralizado.

¿Cómo configuro la unidad por primera vez?

Contamos con un Asistente de inicio rápido que lo guía a través de los elementos esenciales en unos minutos:

Ingrese los datos de la placa de identificación del motor (potencia, voltaje, corriente, frecuencia, RPM), elija una macro de aplicación (ventilador/bomba, transportador, par constante), configure los tiempos de aceleración y desaceleración, elija la fuente de frecuencia (teclado, entrada analógica, comunicación) y ejecute el ajuste automático para optimizar el control del motor. El manual tiene todos los detalles y el teclado es extraíble para que puedas operarlo de forma remota si es necesario.

¿Qué protecciones están integradas en el disco?

Los variadores CSIVEI incluyen un sólido conjunto de protecciones: sobretensión, subtensión, sobrecorriente, cortocircuito, sobretemperatura (disipador), pérdida de fase en entrada o salida y sobrecarga del motor (sobrecarga térmica electrónica, I²t). Estos ayudan a que todo funcione de manera confiable y prolongan la vida útil del equipo.

¿Puedo hacer funcionar varios motores desde un VFD?

Sí, puede hacer funcionar varios motores en paralelo desde un solo variador, siempre y cuando: el consumo de corriente total se mantenga dentro de la clasificación de salida del variador, cada motor tenga su propia protección contra sobrecarga térmica y esté utilizando control V/F (no se recomienda el control vectorial para configuraciones de varios motores). Esto es común en conjuntos de ventiladores, secciones de transportadores o estaciones de bombeo donde los motores funcionan juntos a la misma velocidad.

¿Cómo soluciono fallas comunes?

El variador muestra códigos de falla en el teclado para un diagnóstico rápido:

●  OC (sobrecorriente): verifique si hay cortocircuitos, problemas con el bobinado del motor o tiempo de aceleración demasiado corto

●  OV (sobretensión): verifique la resistencia de frenado (si se usa) o el tiempo de desaceleración es demasiado corto

●  UV (bajo voltaje): verifique la alimentación de entrada y el cableado

●  OH (sobretemperatura): compruebe el ventilador de refrigeración, la temperatura ambiente y el espacio libre para el montaje.

● OL (sobrecarga): verifique la carga del motor, aumente el tiempo de aceleración o considere aumentar el tamaño de la unidad.

El manual tiene una tabla completa de códigos de falla con pasos detallados. Si algo sigue mal, el soporte técnico de CSIVEI puede ayudarte.

¿El VFD viene con garantía y soporte técnico?

Sí. Las unidades CSIVEI vienen con una garantía estándar de 18 meses desde la fecha de fabricación (o 12 meses desde la instalación, lo que ocurra más tarde). Hay opciones de garantía extendida disponibles para aplicaciones críticas. El soporte técnico global está disponible por correo electrónico, teléfono y recursos en línea; se incluyen manuales de usuario, guías de aplicaciones y software de configuración.
