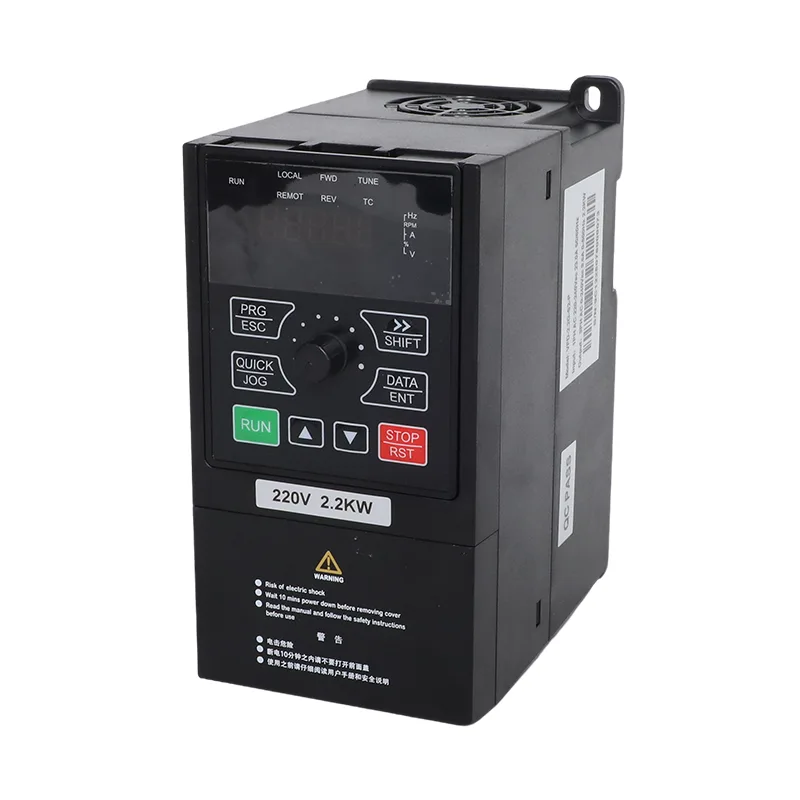

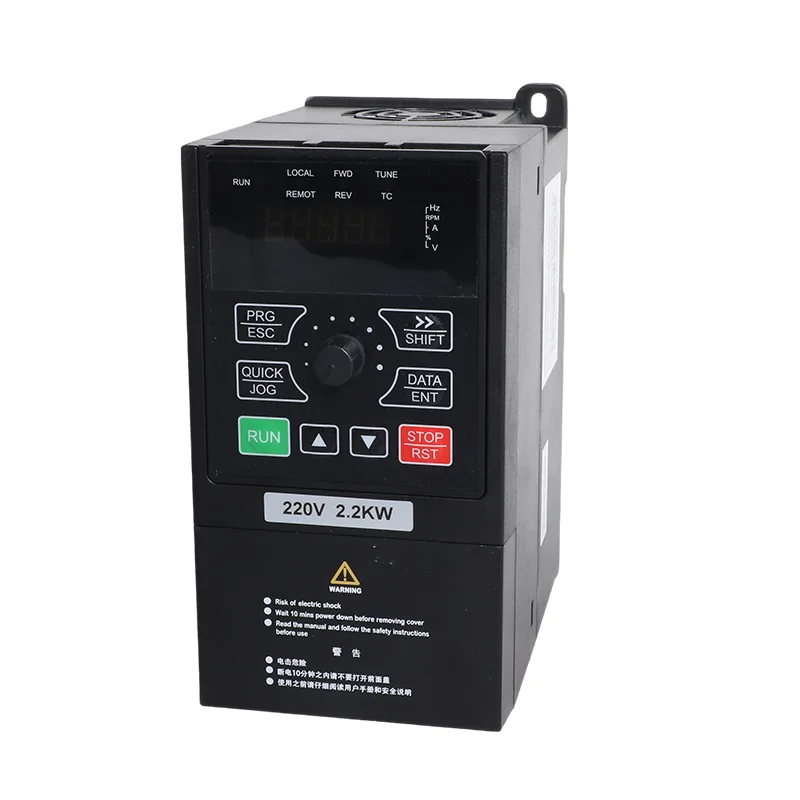

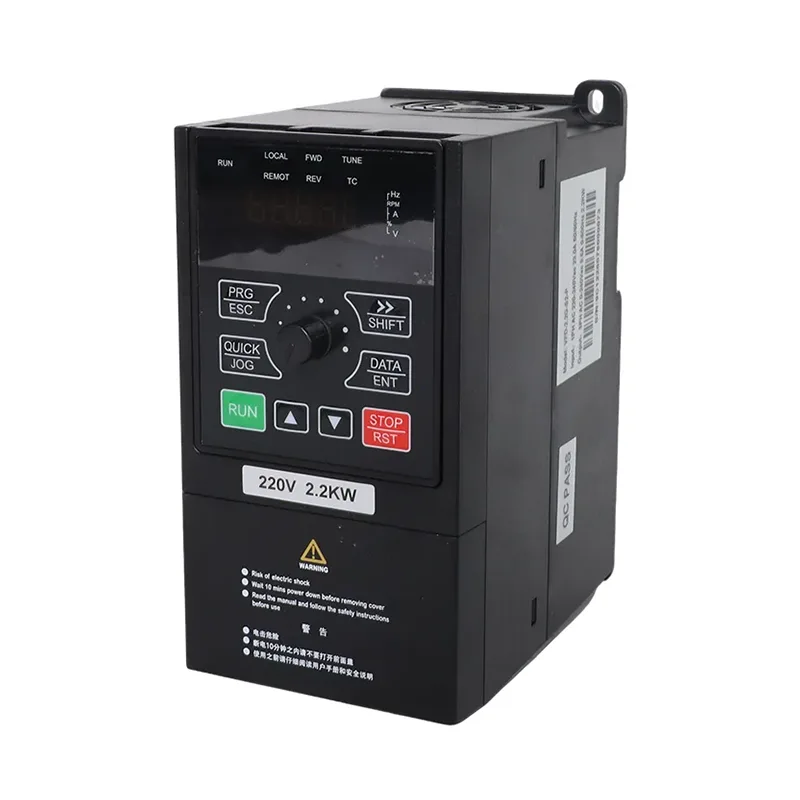

CSIVEI fabrica la bomba solar trifásica 380V de 4,0kW/5,5kW y el inversor VFD de uso general para sistemas de motor trifásico que requieren control de bomba fotovoltaica o funcionamiento convencional de frecuencia variable. Los modelos VFD-PC10-4.0G-T4 y VFD-PC10-5.5G-T4 cubren potencias de motor de 4,0 kW y 5,5 kW, con corrientes de salida nominales de 9 A y 13 A, respectivamente. Ambos modelos aceptan entrada CA trifásica desde 380 V (-15%) hasta 440 V (+10%).
La serie combina el control de la bomba solar con el control del motor de uso general en una plataforma inversora. El modo de funcionamiento seleccionado determina cómo el variador gestiona su fuente de energía y el funcionamiento del motor, mientras que las funciones integradas de control y protección respaldan las instalaciones de bombas, así como ventiladores, sopladores y maquinaria de proceso compatibles. Cuando solicite una cotización, proporcione las clasificaciones de la placa de identificación del motor y la aplicación prevista para ayudar a establecer el modelo y la configuración adecuados.
La bomba solar trifásica de 380 V y el inversor de uso general VFD de 4,0 kW/5,5 kW admiten dos modos de funcionamiento seleccionados mediante el parámetro P8-00.
Modo bomba solar — P8-00 = 1
En este modo, el variador utiliza energía fotovoltaica para operar una bomba compatible, con control MPPT y funciones de cambio automático de red. Cuando la energía solar es insuficiente, la secuencia de cambio configurada permite que el sistema utilice la energía de la red. Esta disposición es adecuada para riego agrícola, suministro de agua de pozos y otras aplicaciones de bombeo donde la energía solar está disponible durante parte del día de funcionamiento.
Modo de propósito general — P8-00 = 0
En este modo, el variador funciona como un inversor de frecuencia variable convencional para motores compatibles, incluidas bombas, ventiladores, sopladores y maquinaria de proceso. El control vectorial sin sensores (SVC) y el control V/F admiten diferentes requisitos de control de motores sin utilizar la función de bombeo fotovoltaico.
CSIVEI puede configurar el modo de funcionamiento antes del envío. El modo también se puede cambiar ajustando P8-00, lo que permite reasignar el variador a una aplicación diferente cuando cambian los requisitos de instalación. Los parámetros y el cableado relevantes deben coincidir con el modo de funcionamiento seleccionado.
El conjunto fotovoltaico recomendado depende de la potencia del inversor y de las características eléctricas de los módulos. La Tabla B proporciona configuraciones de módulos y cadenas para dos opciones de módulos: módulos de 37±1 V con capacidad nominal de 250 W±5 Wp y módulos de 45±1 V con capacidad nominal de 300 W±5 Wp.
Los principales límites del lado DC son:
El voltaje de la cadena en serie se debe evaluar en comparación con el voltaje de circuito abierto del módulo real y las temperaturas de funcionamiento esperadas. Las disposiciones de cadenas en paralelo deben seguir la configuración recomendada y los requisitos de protección de CC aplicables. Mantener el conjunto dentro de los límites de voltaje especificados es esencial para el correcto funcionamiento del inversor.

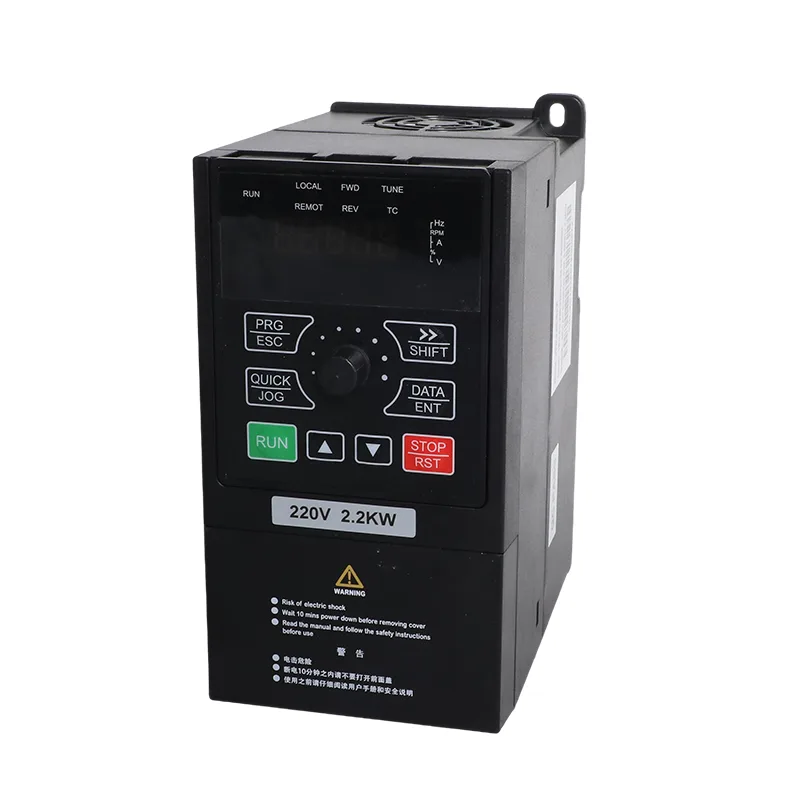

Ambos modelos comparten las mismas dimensiones de carcasa de 245 × 142 × 181,3 mm y un patrón de montaje de 107 × 235 mm. El diseño compacto para montaje en pared o en gabinete permite incorporar el variador a una instalación de control de bombas sin cambiar la clasificación del motor o la aplicación únicamente para acomodar el inversor.
El variador tiene una carcasa IP20 y está diseñado para instalación vertical en un lugar protegido adecuado. La planificación de la instalación debe tener en cuenta el entorno operativo, la protección eléctrica, el tendido de cables y el acceso para la puesta en servicio y el mantenimiento. El rango de temperatura de funcionamiento general es de -10 °C a 50 °C, y se requiere una reducción de potencia por encima de 40 °C.
| Artículo | VFD-PC10-4.0G-T4/-MK | VFD-PC10-5.5G-T4/-MK |
| motor aplicable | 4,0 kW / 5 CV | 5,5 kW / 7,5 CV |
| Capacidad nominal | 6kVA | 11kVA |
| Corriente de entrada | 10,5 A | 13,9 A |
| Corriente de salida | 9A | 13 A |
| voltaje de entrada de CA | CA 3F 380 V (-15%) a 440 V (+10%) | |
| Máx. voltaje de entrada CC | 900 VCC | |
| Rango de COV recomendado | 550 a 750 VCC | |
| Rango MPPT recomendado | 450 a 600 VCC | |
| Rango de voltaje de inicio | 300 a 900 VCC, parámetro ajustable | |
| Rango de frecuencia de salida | 0 a 500,00 Hz | |
| Nivel de ruido | 50 dBA máx. |
| Modelo | Módulos de 37±1 V, 250 W±5 Wp | Módulos de 45±1 V, 300 W±5 Wp | ||
| Módulos por cadena | Instrumentos de cuerda | Módulos por cadena | Instrumentos de cuerda | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| Artículo | Especificación |
| Frecuencia nominal | 50/60Hz |
| Rango de frecuencia de entrada | ±5% (47,5 a 63 Hz) |
| voltaje de salida | 0 al voltaje de entrada |
| Frecuencia de salida | 0,1 a 500 Hz |
| Frecuencia máxima | 0 a 500 Hz (control SVC y V/F) |
| Frecuencia portadora | 0,8 kHz a 8 kHz, ajustado automáticamente a la carga (se admiten hasta 16 kHz) |
| Resolución de frecuencia | Ajuste digital 0,01 Hz; ajuste analógico 0,025% de la frecuencia máxima |
| modo de control | Control vectorial sin sensores (SVC); Control V/F |
| Par de arranque | 0,5 Hz/150% (SVC) |
| Rango de velocidad | 1:100 (VCS) |
| Precisión de estabilidad de velocidad | ±0,5% (VCS) |
| Capacidad de sobrecarga | 150% de corriente nominal durante 60 s; 170% durante 12 s; 190% durante 1,5 s |
| Aumento de par | Aumento de par automático; impulso manual 0,1% a 30,0% |
| Curva V/F | Curva lineal, multipunto y cuadrada (potencia 1,2/1,4/1,6/1,8/2,0) |
| Separación V/F | Separación total, media separación. |
| Aceleración / desaceleración | Lineal o curva en S, 0,0 a 6500,0 s |
| Frenado CC | Frecuencia inicial 0,00 Hz hasta frecuencia máxima; tiempo 0,0 a 36,0 s; actual 0,0% a 100,0% |
| control de avance | Frecuencia JOG 0,00 Hz a frecuencia máxima (5 Hz predeterminado); aceleración/desaceleración 0,0 a 6500,0 s |
| PID incorporado | Sí, para circuito cerrado de presión, flujo o temperatura sin controlador externo |
| AVR | El voltaje de salida se mantiene estable cuando el voltaje de la red fluctúa |

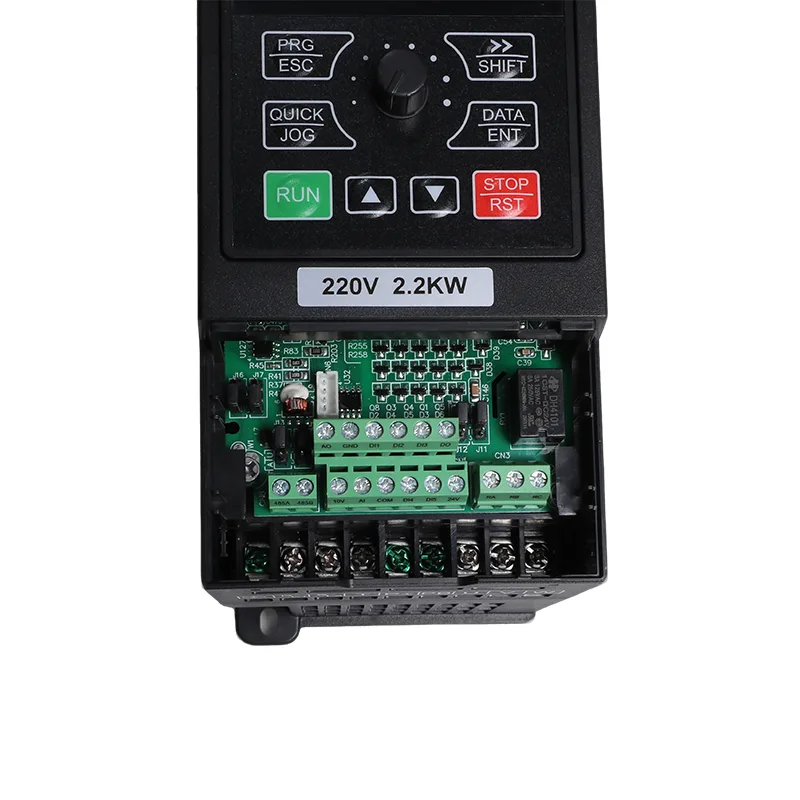

| Terminales de entrada | 5 entradas digitales, DI5 admite pulsos de alta velocidad de hasta 50 kHz; 1 entrada analógica 0-10 V o 0-20 mA; 1 entrada de potenciómetro de teclado |
| Terminales de salida | 1 salida de pulsos de alta velocidad hasta 50 kHz; 1 salida de relé; 1 salida analógica 0-20 mA o 0-10 V |
| Comunicación | RS485, Modbus RTU |
| Protección | Detección de cortocircuito del motor al encender, pérdida de fase de salida, sobrecorriente, sobretensión, subtensión, sobretemperatura, sobrecarga, subcarga, luz débil |
| Temperatura de funcionamiento | -10°C a 50°C; reducción del 1 % por 1 °C por encima de 40 °C |
| Temperatura de almacenamiento | -20°C a 60°C |
| Humedad | Por debajo del 95 % de humedad relativa, sin condensación |
| Altitud | Por debajo de 1000 m; reducción del 1% cada 100 m de 1000 a 3000 m |
| Vibración | Por debajo de 5,9 m/s² (0,6 g) |
| Recinto | IP20, montaje en pared o gabinete, instalación vertical |
| Sistema de distribución | TN, TT |
| CEM / seguridad | CEI 61800-3 (C3); CEI 61800-5-1 |
La serie iMaster VFD-PC10 combina la gestión de bombas solares con control de motores de frecuencia variable, lo que hace que los modelos de 4,0 kW y 5,5 kW sean adecuados para una variedad de aplicaciones industriales y de manejo de agua.
Para instalaciones que necesitan bombeo fotovoltaico y control de motor convencional, la bomba solar trifásica de 380 V de 4,0 kW/5,5 kW y el inversor VFD de uso general se pueden especificar para el servicio previsto y configurarse en consecuencia.
Para sistemas de agua que requieren regulación de presión, la función PID incorporada puede utilizar una señal de retroalimentación adecuada para ajustar el funcionamiento del motor alrededor de un punto de ajuste configurado. Con un transmisor de presión seleccionado apropiadamente y parámetros de control configurados correctamente, el variador puede regular la presión del sistema a medida que cambia la demanda. Los ajustes finales dependen de la bomba, el motor y la aplicación.
El PID incorporado admite el control de presión, flujo o temperatura de circuito cerrado. Las fuentes de punto de ajuste y retroalimentación se seleccionan a través de los parámetros del grupo FC disponibles.
El modo de uso general admite control SVC y V/F, capacidad de sobrecarga del 150 % durante 60 segundos y comunicación RS485 con Modbus RTU.
P8-00 = 1: modo bomba solar. P8-00 = 0: modo inversor de uso general. CSIVEI puede configurar el modo de funcionamiento y los parámetros solicitados antes del envío.
La unidad de 4 kW ejecuta una sola cadena, por lo que la cadena se construye más larga para alcanzar la ventana de 550 a 750 VCC. La unidad de 5,5 kW necesita aproximadamente el doble de potencia del conjunto, que es más fácil de alcanzar con dos cadenas paralelas de 18. Ambas se mantienen por debajo del máximo de 900 VCC.
Sí, y es la instalación más común. Deje la bomba y el cableado en paz, agregue el conjunto y el disyuntor de CC y conecte el suministro existente a R, S y T. Configure P8-15 en 0 para la conmutación automática. La energía solar soporta la carga diurna y la red se hace cargo cuando no hay suficiente sol.
Coloque un flotador o interruptor de nivel en DI2 o DI3. La polaridad del terminal se establece en F6-10 para que funcione cualquier disposición de contacto. También puede utilizar la detección de nivel de agua mediante IA configurando P8-18 en 1 y ajustando el umbral total en P8-19 y el retraso del sueño en P8-20.
Los más comunes son A01 energía solar débil, A02 tanque lleno, A03 falta de agua y A04 baja carga del motor. Las fallas de hardware E01 a E30 cubren sobrecorriente, sobretensión, subtensión, pérdida de fase y sobretemperatura, con E43 para una sonda de nivel fallida y E44 para una condición de subcarga que no desaparece.
Sí. La protección contra pérdida de fase de salida y la detección de cortocircuito del motor al encender son estándar, junto con sobrecorriente, sobretensión, subtensión, sobretemperatura y sobrecarga.
Sí. En modo de uso general es un inversor trifásico estándar para ventiladores, sopladores, compresores y bombas de proceso, con control SVC o V/F, PID y Modbus. Pídalo en ese modo y llegará configurado para el trabajo. Y una unidad comprada en modo de bomba solar se puede mover posteriormente con P8-00.
Sí. Díganos las clasificaciones del motor, la configuración del panel y cualquier configuración específica del sitio que desee, y los cargaremos antes de que salga la unidad. Esto ahorra tiempo de puesta en servicio en el sitio y es la razón por la que muchos distribuidores compran configurados en lugar de predeterminados.
