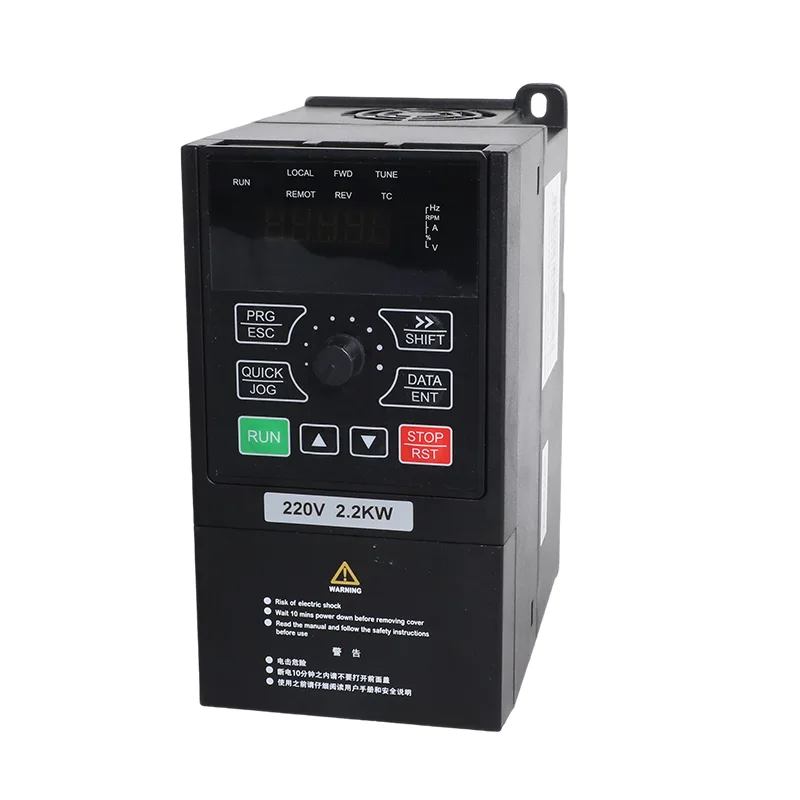

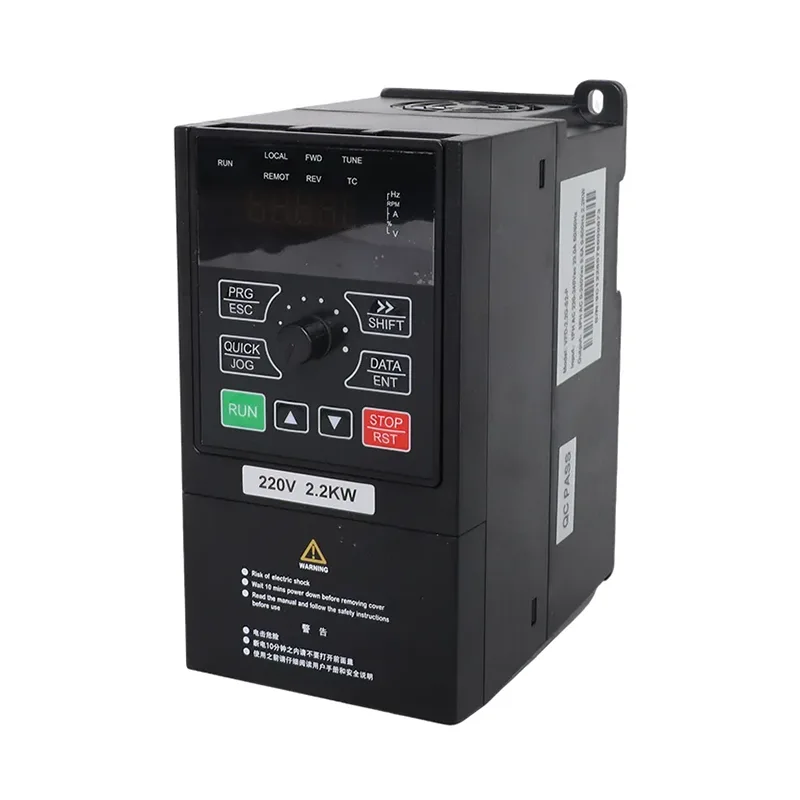

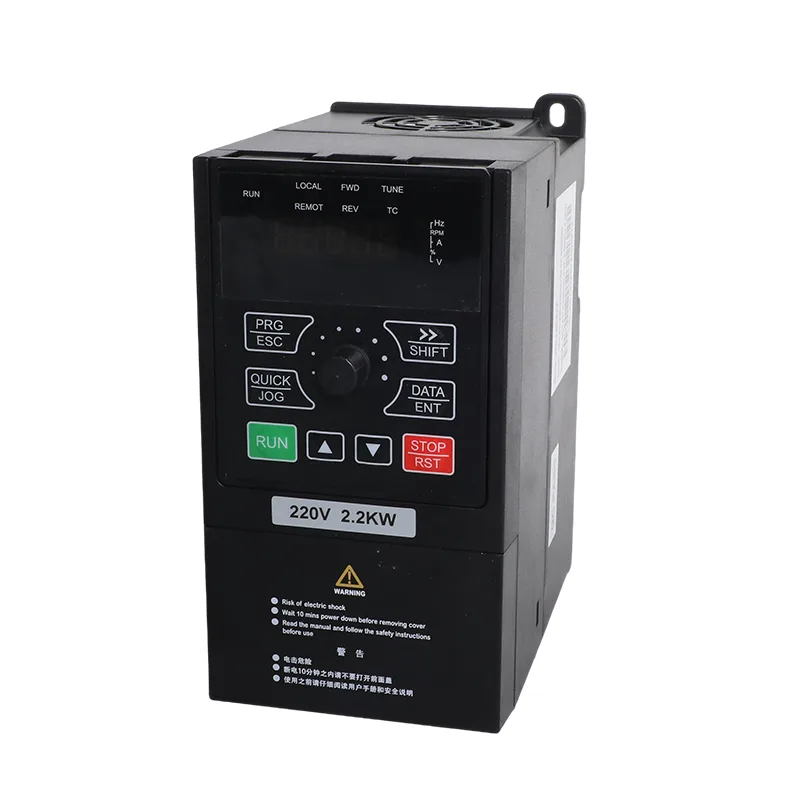

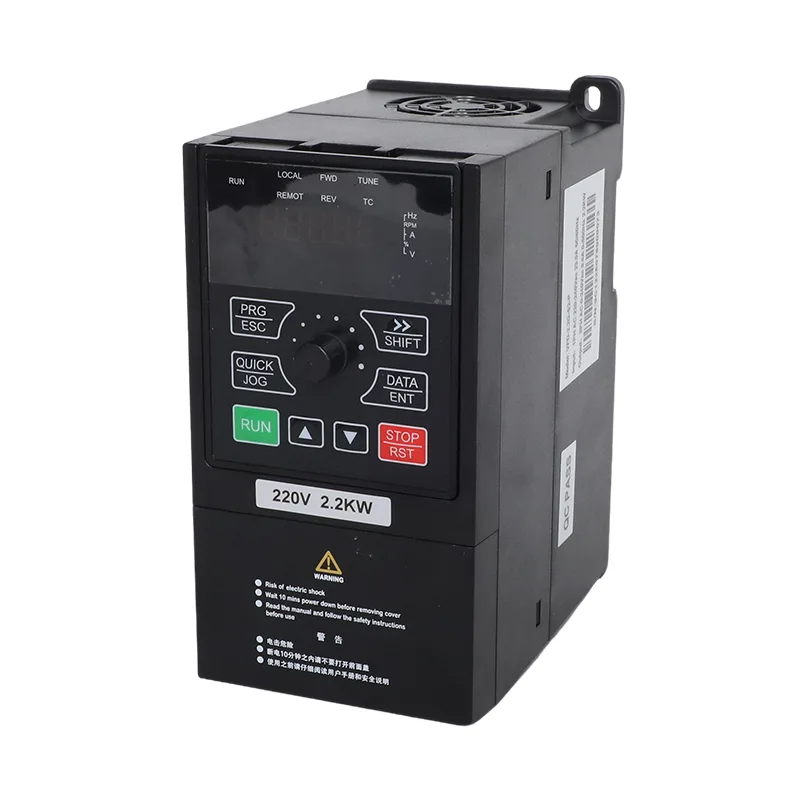

La bomba solar monofásica de 230 V y el inversor VFD de uso general CSIVEI de 4,0 kW/5,5 kW está diseñado para sitios que necesitan operar motores de 4,0 kW o 5,5 kW pero que tienen un suministro de CA monofásico en lugar de una conexión de servicio público trifásica. El VFD-PC10-4.0G-S2-MK entrega una corriente de salida de 17 A, mientras que el VFD-PC10-5.5G-S2-MK entrega 25 A. Sus corrientes de entrada de CA enumeradas son 32 A y 45 A, respectivamente, por lo que el circuito de suministro, el disyuntor y el cable deben seleccionarse para la corriente de entrada real.
En el lado de CC, el variador acepta un conjunto fotovoltaico configurado para sus límites de voltaje. El rango MPPT recomendado es de 250 a 350 VCC, el rango de voltaje de circuito abierto del conjunto recomendado es de 360 a 430 VCC y el voltaje de entrada de CC máximo es de 450 VCC. Estos límites son especialmente importantes cuando las cadenas están conectadas en paralelo o cuando el conjunto opera en condiciones frías, donde el voltaje del circuito abierto del módulo puede aumentar.
Modo de bomba solar (P8-00 = 1): el variador utiliza MPPT para el bombeo fotovoltaico y proporciona funciones relacionadas con la bomba, incluido el manejo de luz débil, protección contra subcarga y opciones de control del nivel de agua. Cuando el respaldo de red es parte de la instalación, los parámetros de cambio y la disposición de conmutación externa deben configurarse de acuerdo con el manual.
Modo de uso general (P8-00 = 0): El variador funciona como un inversor convencional con control SVC o V/F, PID incorporado y comunicación RS485 Modbus RTU. Este modo se puede utilizar para bombas, ventiladores, sopladores y otros equipos impulsados por motor compatibles sin utilizar la función de control de la bomba solar.
El modo de funcionamiento se puede configurar antes del envío y cambiar a través de P8-00 cuando cambian los requisitos de la aplicación. Esto brinda a los distribuidores e instaladores una forma de especificar el uso previsto y al mismo tiempo conservar la opción de reconfigurar el variador más adelante, sujeto a las clasificaciones adecuadas del motor, el cableado y la configuración de parámetros.
Para el bombeo solar, la bomba solar monofásica de 230 V de 4,0 kW/5,5 kW y el inversor de uso general VFD utilizan un diseño de cadena específico del modelo: la versión de 4,0 kW utiliza dos cadenas paralelas, mientras que la versión de 5,5 kW utiliza tres. Con módulos de 37±1 V, 250 W±5 Wp, la tabla especifica 11 módulos por cadena; con módulos de 45±1 V, 300 W±5 Wp, especifica 9 módulos por cadena. Antes de conectar el conjunto, calcule el voltaje de circuito abierto de la cadena utilizando los datos del módulo seleccionado y las condiciones de temperatura locales, y manténgalo dentro de los límites establecidos por el variador.
Para instalaciones que utilizan un tanque de almacenamiento o dependen de la disponibilidad de agua del pozo, el variador admite opciones de entrada de nivel de agua y protección contra carga insuficiente. La detección de nivel de agua por IA se puede configurar usando P8-18, con el umbral y el retraso del sueño configurados a través de P8-19 y P8-20. El comportamiento de reinicio por subcarga se configura a través de P8-26. Estas funciones ayudan a coordinar el funcionamiento de la bomba con el nivel del tanque y la disponibilidad de agua cuando se instalan los sensores y parámetros correctos.
| Artículo | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| motor aplicable | 4,0 kW / 5 CV | 5,5 kW / 7,5 CV |
| Capacidad nominal | 5,9kVA | 11kVA |
| Corriente de entrada | 32A | 45 A |
| Corriente de salida | 17 A | 25 A |
| voltaje de entrada de CA | CA monofásica 220 V (-15 %) a 240 V (+10 %) | |
| Máx. voltaje de entrada CC | 450 VCC | |
| Rango de COV recomendado | 360 a 430 VCC | |
| Rango MPPT recomendado | 250 a 350 VCC | |
| Rango de voltaje de inicio | 160 a 450 VCC, parámetro ajustable | |
| Tensión de salida nominal | 3 PH o 1 PH 220 V CA | |
| Nivel de ruido | 50 dBA máx. |
| Modelo | Módulos de 37±1 V, 250 W±5 Wp | Módulos de 45±1 V, 300 W±5 Wp | ||
| Módulos por cadena | Instrumentos de cuerda | Módulos por cadena | Instrumentos de cuerda | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Artículo | Especificación |
| Frecuencia nominal | 50/60Hz |
| Rango de frecuencia de entrada | ±5% (47,5 a 63 Hz) |
| voltaje de salida | 0 al voltaje de entrada |
| Frecuencia de salida | 0,1 a 500 Hz |
| Frecuencia máxima | 0 a 500 Hz (control SVC y V/F) |
| Frecuencia portadora | 0,8 kHz a 8 kHz, ajustado automáticamente a la carga (se admiten hasta 16 kHz) |
| Resolución de frecuencia | Ajuste digital 0,01 Hz; ajuste analógico 0,025% de la frecuencia máxima |
| modo de control | Control vectorial sin sensores (SVC); Control V/F |
| Par de arranque | 0,5 Hz/150% (SVC) |
| Rango de velocidad | 1:100 (VCS) |
| Precisión de estabilidad de velocidad | ±0,5% (VCS) |
| Capacidad de sobrecarga | 150% de corriente nominal durante 60 s; 170% durante 12 s; 190% durante 1,5 s |
| Aumento de par | Aumento de par automático; impulso manual 0,1% a 30,0% |
| Curva V/F | Curva lineal, multipunto y cuadrada (potencia 1,2/1,4/1,6/1,8/2,0) |
| Separación V/F | Separación total, media separación. |
| Aceleración / desaceleración | Lineal o curva en S, 0,0 a 6500,0 s |
| Frenado CC | Frecuencia inicial 0,00 Hz hasta frecuencia máxima; tiempo 0,0 a 36,0 s; actual 0,0% a 100,0% |
| control de avance | Frecuencia JOG 0,00 Hz a frecuencia máxima (5 Hz predeterminado); aceleración/desaceleración 0,0 a 6500,0 s |
| PID incorporado | Sí, para circuito cerrado de presión, flujo o temperatura sin controlador externo |
| AVR | El voltaje de salida se mantiene estable cuando el voltaje de la red fluctúa |

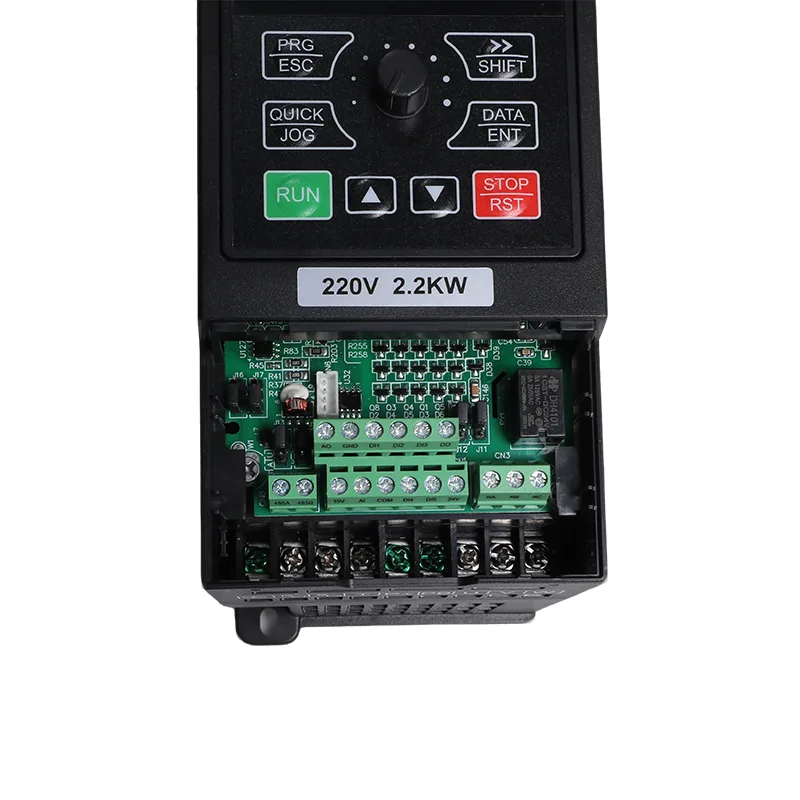

| Terminales de entrada | 5 entradas digitales, DI5 admite pulsos de alta velocidad de hasta 50 kHz; 1 entrada analógica 0-10 V o 0-20 mA; 1 entrada de potenciómetro de teclado |
| Terminales de salida | 1 salida de pulsos de alta velocidad hasta 50 kHz; 1 salida de relé; 1 salida analógica 0-20 mA o 0-10 V |
| Comunicación | RS485, Modbus RTU |
| Protección | Detección de cortocircuito del motor al encender, pérdida de fase de salida, sobrecorriente, sobretensión, subtensión, sobretemperatura, sobrecarga, subcarga, luz débil |
| Temperatura de funcionamiento | -10°C a 50°C; reducción del 1 % por 1 °C por encima de 40 °C |
| Temperatura de almacenamiento | -20°C a 60°C |
| Humedad | Por debajo del 95 % de humedad relativa, sin condensación |
| Altitud | Por debajo de 1000 m; reducción del 1% cada 100 m de 1000 a 3000 m |
| Vibración | Por debajo de 5,9 m/s² (0,6 g) |
| Recinto | IP20, montaje en pared o gabinete, instalación vertical |
| Sistema de distribución | TN, TT |
| CEM / seguridad | CEI 61800-3 (C3); CEI 61800-5-1 |
Los modelos de 4,0 kW y 5,5 kW proporcionan una corriente de salida de 17 A y 25 A. El par de arranque del SVC se especifica al 150 % a 0,5 Hz, con una capacidad de sobrecarga del 150 % de la corriente nominal durante 60 segundos. Sus clasificaciones de corriente de entrada de 32 A y 45 A hacen que la selección correcta de suministro, disyuntor y cable sea esencial.
El modelo de 4,0 kW utiliza dos cadenas y el modelo de 5,5 kW utiliza tres. Mantenga el conjunto dentro del rango de circuito abierto recomendado de 360 a 430 VCC y el máximo de 450 VCC; utilice un disyuntor fotovoltaico y una caja combinadora para cadenas paralelas.
La protección contra carga insuficiente y la detección de nivel de agua configurable admiten el apagado de la bomba y la lógica de reinicio cuando se configuran las entradas y parámetros apropiados.
P8-00 selecciona el modo de bomba solar o el modo de uso general. Este último admite control SVC/V/F, PID integrado y RS485 Modbus RTU.
Utilice un dispositivo de protección contra sobretensiones de tipo II cuando el conjunto esté a más de 10 m del variador. El manual recomienda un reactor de salida cuando el cable de la bomba supera los 50 m.
La bomba solar monofásica de 230 V de 4,0 kW/5,5 kW y el inversor VFD de uso general están destinados a instalaciones que necesitan una capacidad de motor de 4,0 kW o 5,5 kW pero que no pueden utilizar un suministro público trifásico. Su configuración de bomba solar es adecuada para aplicaciones de agua, mientras que el modo de uso general extiende su uso a equipos impulsados por motor compatibles.
El modelo de 5,5 kW tiene una corriente de entrada listada de 45 A. El suministro, el disyuntor y el cable deben tener la clasificación adecuada para la corriente de instalación y los requisitos eléctricos aplicables. La operación solar puede reducir la cantidad de energía extraída de la red cuando hay energía solar disponible, pero el uso real de la red depende del conjunto, la carga de la bomba y las condiciones de operación.
La configuración de matriz recomendada proporciona más capacidad fotovoltaica para el modelo de 5,5 kW de mayor potencia. La Tabla B enumera tres cadenas en paralelo para la versión de 5,5 kW y dos para la versión de 4,0 kW. Confirme la potencia total del conjunto, el voltaje de circuito abierto de la cadena y la corriente con las especificaciones del módulo y del inversor.
Las conexiones fotovoltaicas y de red, los dispositivos de conmutación y la configuración de parámetros deben seguir el manual de iMaster para el modo de funcionamiento seleccionado. No cierre los interruptores solares y de red simultáneamente a menos que el circuito especificado y la disposición de protección lo permitan explícitamente. Los ajustes de puesta en marcha y cambio, incluido P8-15, deben aplicarse según el diagrama de cableado del fabricante.
Dimensione el cable según la corriente del conjunto, la longitud del cable, las condiciones de instalación y los requisitos eléctricos aplicables. Utilice cable adecuado para servicio fotovoltaico exterior. La guía de instalación especifica un disyuntor de CC en la entrada fotovoltaica y una caja combinadora fotovoltaica cuando las cadenas están conectadas en paralelo.
Se proporciona protección contra carga insuficiente para detectar condiciones como la pérdida de carga de agua. La información de parámetros proporcionada incluye un nivel de detección del 25 %, un tiempo de confirmación de 60 s y un retraso de reinicio de 120 s. Si se utiliza una sonda de nivel y falla, el variador puede informar E43. Verifique los umbrales y retrasos configurados con respecto a la bomba y la instalación reales.
Sí. P8-00 selecciona el modo de bomba solar o el modo de uso general. El modo de uso general admite control SVC o V/F, PID integrado y Modbus RTU. CSIVEI puede configurar el modo solicitado antes del envío, y el modo de funcionamiento se puede cambiar posteriormente mediante la configuración de parámetros cuando la aplicación y el cableado sean adecuados.
La marca OEM y la configuración de los parámetros previos al envío se pueden analizar al realizar consultas. Proporcionar la cantidad requerida y el arte de la etiqueta para que CSIVEI pueda confirmar la disposición, precio y horario disponibles.
