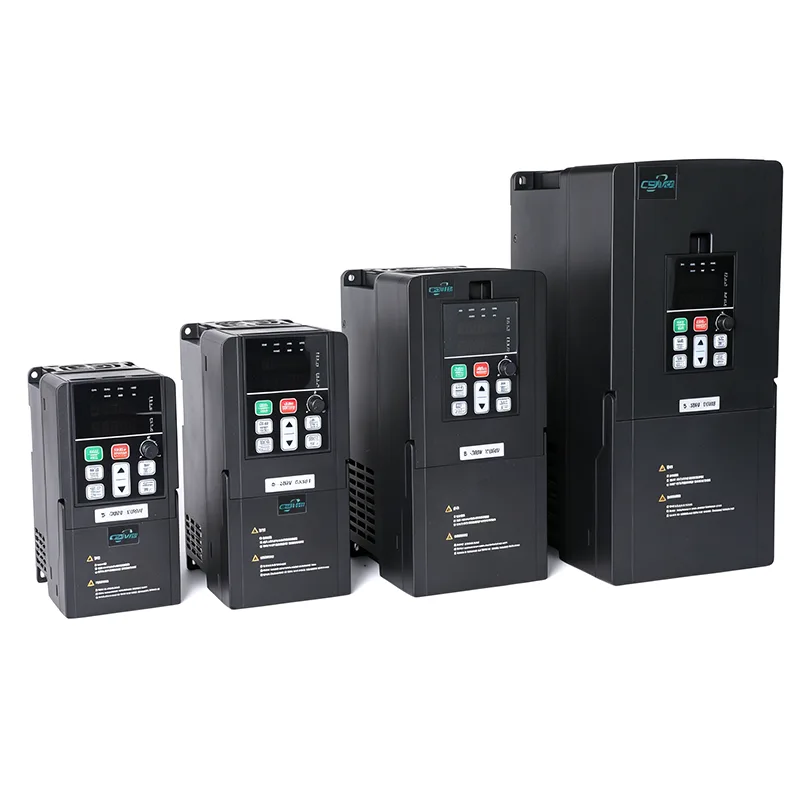

Inversor VFD de 320 kw para motor trifásico

El inversor VFD CSIVEI de 320 kw para motor trifásico es un variador versátil de nivel básico para el control de motores trifásicos. Diseñado para pequeños equipos industriales, maquinaria de taller y tareas de automatización ligera, ofrece un rendimiento confiable en un tamaño compacto. Presenta modos de control vectorial V/F y sin sensor, controlador PID incorporado y soporte para teclado externo o operación remota. El gabinete IP20 con capacidad de montaje lado a lado permite una instalación eficiente del panel. Con una configuración de parámetros sencilla y una construcción robusta, proporciona una base sólida para aplicaciones básicas de control de velocidad del motor.

Parámetros del producto

Aplicaciones típicas

El inversor CSIVEI 320kw VFD para motor trifásico es la solución definitiva para el control de motores de potencia ultraalta:

Megabombas: suministro de agua a gran escala, estaciones de bombeo para control de inundaciones

Minería y minerales: grandes molinos, trituradoras de alta capacidad

Petróleo y gas: bombas para tuberías principales, arrancadores de turbinas de gas, estaciones de compresión

Cemento: accionamientos de hornos rotativos, ventiladores grandes

Propulsión marina: principales motores de propulsión para buques

Diseñado para un funcionamiento continuo de servicio pesado, este variador presenta gestión térmica avanzada, refrigeración redundante y amplias capacidades de diagnóstico.

Funciones específicas de la aplicación

La serie CSIVEI VFD incluye funciones especializadas diseñadas para aplicaciones industriales comunes, lo que simplifica el diseño del sistema y mejora el rendimiento.

PID incorporado para control de bombas y ventiladores: ideal para suministro de agua a presión constante, sistemas HVAC y aplicaciones de ventilación. El variador acepta entradas directas de sensores de presión o flujo y ajusta automáticamente la velocidad para mantener el punto de ajuste.

Frenado dinámico: la unidad de frenado incorporada en modelos selectos permite la conexión de resistencias de frenado externas, lo que permite una desaceleración rápida y una parada precisa para aplicaciones como grúas, polipastos y centrífugas.

Arranque al vuelo: el variador puede capturar suavemente un motor que gira sin detenerlo primero, lo que elimina los molestos disparos en aplicaciones con ventiladores de molino de viento o cargas que giran libremente.

Modo de incendio (modo de bombero): en aplicaciones de protección contra incendios, el variador puede anular las condiciones de falla y continuar la operación para garantizar que los sistemas críticos de ventilación o suministro de agua sigan funcionando durante las emergencias.

Función de limpieza de la bomba: gira periódicamente la bomba en dirección inversa para evitar incrustaciones y obstrucciones en aplicaciones de agua sucia o aguas residuales, lo que extiende la vida útil de la bomba y reduce el mantenimiento.

Preguntas frecuentes

¿Puedo utilizar el VFD en exteriores o en entornos lavables?

Las unidades IP20 estándar deben estar en un panel limpio y seco. Para entornos exteriores o hostiles, CSIVEI ofrece clasificaciones IP más altas:

IP40: bueno para lugares polvorientos como fábricas textiles o carpintería

IP54/IP55: resistente al polvo y a las salpicaduras; Funciona para recintos exteriores y zonas de lavado.

IP66: totalmente hermético al polvo y soporta potentes chorros de agua; adecuado para procesamiento de alimentos, lavado de autos o uso en exteriores sin recintos adicionales

Si hay gases corrosivos, se recomienda un recubrimiento conformado en la PCB.

¿Cómo elijo lo correcto?Inversor VFD de 320 kw para motor trifásicopara mi motor?

Algunas cosas a considerar:

Potencia del motor: el VFD debe igualar o ser ligeramente mayor que la clasificación del motor.

Voltaje de entrada: monofásico de 230 V o trifásico de 400 V; asegúrese de que coincida con su suministro.

Tipo de carga: las cargas de torsión constante, como transportadores o extrusoras, generalmente necesitan un VFD con un tamaño del 100 al 120 % de la potencia del motor. Las cargas de par variable, como ventiladores y bombas, a menudo pueden utilizar un VFD adaptado a la potencia del motor, además de ahorrar energía.

Entorno: para ubicaciones polvorientas, húmedas o al aire libre, opte por una clasificación IP más alta (IP40, IP54, IP66) o coloque la unidad en un gabinete protegido.

Comunicación: si necesita hablar con un PLC o SCADA, verifique que el variador admita su protocolo (Modbus RTU es estándar; Profibus, Ethernet/IP, etc. son opcionales).

CSIVEI también dispone de una herramienta de dimensionamiento y soporte técnico si deseas una segunda opinión.

¿Necesito una resistencia de frenado externa?

Eso depende. Si necesita una desaceleración rápida o la carga tiene una alta inercia (como centrífugas, grúas, polipastos o bobinadoras), entonces sí, necesitará una. En los variadores que tienen una unidad de frenado interna, la resistencia maneja la energía regenerativa para evitar fallas de sobretensión y acortar los tiempos de parada. Para ventiladores y bombas con desaceleración más lenta, generalmente puedes omitirlo.

¿Qué protecciones están integradas en el disco?

Los variadores CSIVEI incluyen un sólido conjunto de protecciones: sobretensión, subtensión, sobrecorriente, cortocircuito, sobretemperatura (disipador), pérdida de fase en entrada o salida y sobrecarga del motor (sobrecarga térmica electrónica, I²t). Estos ayudan a que todo funcione de manera confiable y prolongan la vida útil del equipo.

¿Puedo hacer funcionar varios motores desde un VFD?

Sí, puede hacer funcionar varios motores en paralelo desde un solo variador, siempre y cuando: el consumo de corriente total se mantenga dentro de la clasificación de salida del variador, cada motor tenga su propia protección contra sobrecarga térmica y esté utilizando control V/F (no se recomienda el control vectorial para configuraciones de varios motores). Esto es común en conjuntos de ventiladores, secciones de transportadores o estaciones de bombeo donde los motores funcionan juntos a la misma velocidad.

Caso de cliente: ventilador de ventilación industrial

Una instalación de fabricación de muebles necesitaba un control preciso del flujo de aire para su sistema de recolección de polvo. Hacer funcionar los ventiladores a máxima velocidad continuamente era ineficiente y generaba un ruido excesivo.

Solución: Se instaló un inversor VFD CSIVEI de 320 kw para motor trifásico en el ventilador de extracción principal, con un sensor de presión que monitorea la presión del conducto para regular la velocidad del ventilador.

Resultados:

La velocidad del ventilador se ajusta automáticamente para satisfacer la demanda de recolección de polvo.

Ahorro de energía del 45% durante el funcionamiento a carga parcial

Nivel de ruido reducido en 12 dB, mejorando las condiciones de trabajo

Reducción del desgaste mecánico en los cojinetes y correas del ventilador.

El sistema ahora cumple con los objetivos de cumplimiento ambiental y eficiencia operativa.
