La bomba solar trifásica de 380 V y el inversor de uso general VFD de 30 kW/37 kW está disponible en dos modelos: VFD-PC10-30G-T4-MK y VFD-PC10-37G-T4-MK. Ambos utilizan una entrada de CA trifásica y admiten bomba solar o operación de uso general según la configuración seleccionada.
En aplicaciones de bombas solares, el variador controla el motor de la bomba utilizando energía de un conjunto fotovoltaico. En modo de uso general, proporciona control de motor de frecuencia variable para equipos industriales compatibles. La selección del modelo depende de la potencia y corriente nominal del motor, las condiciones de funcionamiento de la bomba, la fuente de alimentación disponible y las funciones de control requeridas.
Para la bomba solar trifásica de 380 V y el inversor de uso general VFD de 30 kW/37 kW, el modo de funcionamiento se selecciona a través del parámetro P8-00 de acuerdo con la configuración del modelo aplicable.
El modo de bomba solar está diseñado para aplicaciones de bomba alimentadas por un conjunto fotovoltaico. Las funciones de control enumeradas para este modo incluyen seguimiento del punto de máxima potencia (MPPT) y lógica de protección contra luz débil.
El conjunto fotovoltaico debe configurarse dentro de los límites de voltaje de CC especificados para el variador. La potencia de la bomba depende de la energía solar disponible, los requisitos del motor, las características de la bomba y las condiciones del sitio.
Cuando se requiere respaldo de red o generador, la disposición de conmutación de entrada y el cableado deben seguir el diagrama del modelo aplicable. Confirme si se requieren componentes de conmutación externos para la instalación seleccionada en lugar de asumir que todas las funciones de conmutación están contenidas dentro del variador.
El modo de uso general está diseñado para equipos impulsados por motor compatibles que requieren control de frecuencia variable. Las funciones enumeradas incluyen control SVC y V/F, PID incorporado, aceleración y desaceleración ajustables y comunicación Modbus RTU.
El modo de funcionamiento y la configuración de los parámetros deben establecerse durante la puesta en servicio. Siga el manual del usuario para el modelo exacto al configurar la fuente de control, los datos del motor, los terminales de entrada y los comandos de operación.
| Artículo | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| motor aplicable | 30kW / 40CV | 37kW / 50CV |
| Corriente de entrada | 57 A | 69 A |
| Corriente de salida | 60 A | 75 A |
| voltaje de entrada de CA | CA 3F 380 V (-15%) a 440 V (+10%) | |
| Máx. voltaje de entrada CC | 900 VCC | |
| Rango de COV recomendado | 550 a 750 VCC | |
| Rango MPPT recomendado | 450 a 600 VCC | |
| Rango de voltaje de inicio | 300 a 900 VCC, parámetro ajustable | |
| Rango de frecuencia de salida | 0 a 500,00 Hz | |
| Nivel de ruido | 65 dBA máx. |
| Modelo | Módulos de 37±1 V, 250 W±5 Wp | Módulos de 45±1 V, 300 W±5 Wp | ||
| Módulos por cadena | Instrumentos de cuerda | Módulos por cadena | Instrumentos de cuerda | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
Al planificar el conjunto fotovoltaico, trate las configuraciones anteriores como disposiciones de referencia en lugar de reglas de tamaño universales. Confirme las especificaciones del módulo, las condiciones de funcionamiento de la bomba y los requisitos del sitio antes de finalizar el conjunto.
El diseño de la cadena fotovoltaica debe tener en cuenta la tensión de circuito abierto (Voc) real, la tensión de funcionamiento, los coeficientes de temperatura del módulo y la temperatura mínima del sitio. Verifique que el Voc de la cadena para clima frío calculado no exceda el voltaje de entrada de CC máximo del variador y que el voltaje de funcionamiento esperado sea compatible con su rango MPPT. La configuración final también debe tener en cuenta la potencia del motor de la bomba, la altura dinámica total, la demanda diaria de agua y las condiciones solares del sitio.
| Artículo | Especificación |
| Frecuencia nominal | 50/60Hz |
| Rango de frecuencia de entrada | ±5% (47,5 a 63 Hz) |
| voltaje de salida | 0 al voltaje de entrada |
| Frecuencia de salida | 0,1 a 500 Hz |
| Frecuencia máxima | 0 a 500 Hz (control SVC y V/F) |
| Frecuencia portadora | 0,8 kHz a 8 kHz, ajustado automáticamente a la carga (se admiten hasta 16 kHz) |
| Resolución de frecuencia | Ajuste digital 0,01 Hz; ajuste analógico 0,025% de la frecuencia máxima |
| modo de control | Control vectorial sin sensores (SVC); Control V/F |
| Par de arranque | 0,5 Hz/150% (SVC) |
| Rango de velocidad | 1:100 (VCS) |
| Precisión de estabilidad de velocidad | ±0,5% (VCS) |
| Capacidad de sobrecarga | 150% de corriente nominal durante 60 s; 170% durante 12 s; 190% durante 1,5 s |
| Aumento de par | Aumento de par automático; impulso manual 0,1% a 30,0% |
| Curva V/F | Curva lineal, multipunto y cuadrada (potencia 1,2/1,4/1,6/1,8/2,0) |
| Separación V/F | Separación total, media separación. |
| Aceleración / desaceleración | Lineal o curva en S, 0,0 a 6500,0 s |
| Frenado CC | Frecuencia inicial 0,00 Hz hasta frecuencia máxima; tiempo 0,0 a 36,0 s; actual 0,0% a 100,0% |
| control de avance | Frecuencia JOG 0,00 Hz a frecuencia máxima (5 Hz predeterminado); aceleración/desaceleración 0,0 a 6500,0 s |
| PID incorporado | Sí, para circuito cerrado de presión, flujo o temperatura sin controlador externo |
| AVR | El voltaje de salida se mantiene estable cuando el voltaje de la red fluctúa |

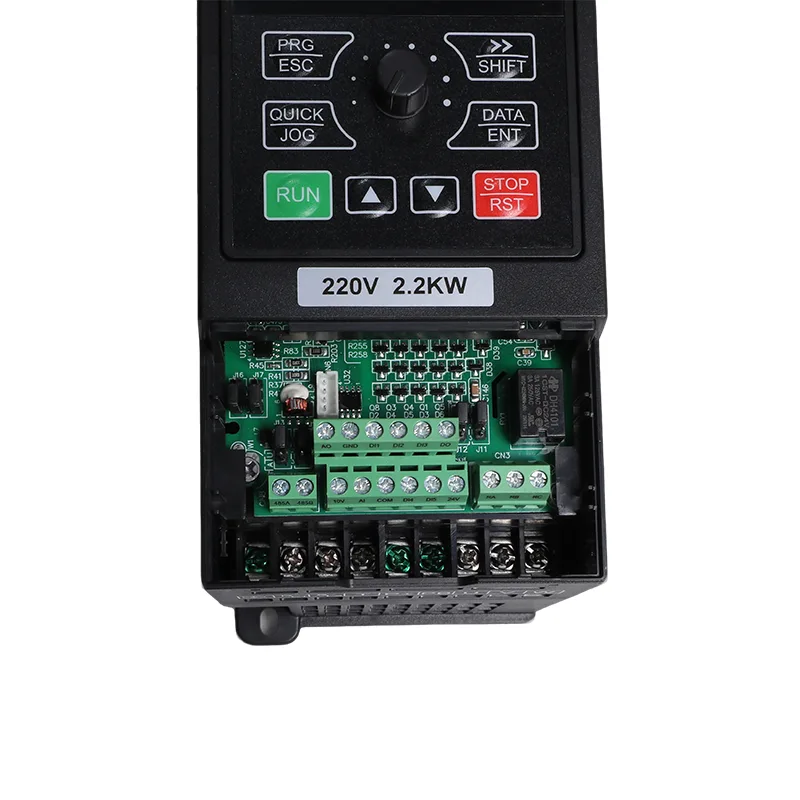

| Terminales de entrada | 5 entradas digitales, DI5 admite pulsos de alta velocidad de hasta 50 kHz; 1 entrada analógica 0-10 V o 0-20 mA; 1 entrada de potenciómetro de teclado |
| Terminales de salida | 1 salida de pulsos de alta velocidad hasta 50 kHz; 1 salida de relé; 1 salida analógica 0-20 mA o 0-10 V |
| Comunicación | RS485, Modbus RTU |
| Protección | Detección de cortocircuito del motor al encender, pérdida de fase de salida, sobrecorriente, sobretensión, subtensión, sobretemperatura, sobrecarga, subcarga, luz débil |
| Temperatura de funcionamiento | -10°C a 50°C; reducción del 1 % por 1 °C por encima de 40 °C |
| Temperatura de almacenamiento | -20°C a 60°C |
| Humedad | Por debajo del 95 % de humedad relativa, sin condensación |
| Altitud | Por debajo de 1000 m; reducción del 1% cada 100 m de 1000 a 3000 m |
| Vibración | Por debajo de 5,9 m/s² (0,6 g) |
| Recinto | IP20, montaje en pared o gabinete, instalación vertical |
| Sistema de distribución | TN, TT |
| CEM / seguridad | CEI 61800-3 (C3); CEI 61800-5-1 |
La unidad tiene un voltaje de entrada de CC máximo listado de 900 VCC y un rango operativo MPPT recomendado de 450 a 600 VCC. Estos valores tienen diferentes propósitos: el voltaje de entrada máximo es un límite superior, mientras que el rango MPPT se relaciona con el funcionamiento fotovoltaico normal.
El voltaje de circuito abierto y el voltaje de funcionamiento del conjunto deben evaluarse por separado durante el diseño del sistema. No utilice el voltaje de entrada máximo como voltaje de funcionamiento objetivo para el conjunto fotovoltaico.
Los métodos de control enumerados son control vectorial sin sensores (SVC) y control V/F. Bajo SVC, el par de arranque especificado es del 150% a 0,5 Hz. El rango de velocidad indicado es 1:100, con una precisión de estabilidad de velocidad de ±0,5%.
El rendimiento real del motor depende de los parámetros del motor, las características de carga, las condiciones de instalación y los ajustes de puesta en servicio.
La función PID incorporada se puede utilizar para aplicaciones de control de circuito cerrado que involucran presión, flujo o temperatura, donde se proporcionan los sensores y la configuración del sistema requeridos.
La comunicación es a través de RS485 mediante Modbus RTU. Las entradas y salidas digitales y analógicas disponibles admiten las funciones de control y monitoreo configuradas.
Las funciones de protección no reemplazan la selección correcta del motor, la protección eléctrica, las prácticas de cableado o la puesta en servicio del sistema.
Las clasificaciones de sobrecarga enumeradas son:
| Nivel de sobrecarga | Duración |
|---|---|
| 150% de la corriente nominal | 60 segundos |
| 170% de la corriente nominal | 12 segundos |
| 190% de la corriente nominal | 1,5 segundos |
Estas clasificaciones describen la capacidad de sobrecarga a corto plazo especificada. Por sí solos no establecen la idoneidad para los requisitos de arranque de una bomba en particular. Durante la selección se deben comprobar la corriente nominal del motor, el tiempo de aceleración y las características de carga.
Adecuado para evaluar sistemas de bombeo de riego donde la potencia del motor, el servicio de bombeo y el conjunto fotovoltaico disponible coinciden con las especificaciones del variador. Al configurar el sistema se deben considerar la demanda de agua, la altura total y las condiciones solares del sitio.
Se puede considerar para bombas compatibles de admisión y transferencia de agua cruda. Confirme la corriente del motor, la frecuencia de operación requerida, los requisitos de control y cualquier disposición de energía de respaldo antes de seleccionar el modelo.
En el modo de uso general, el variador se puede utilizar para aplicaciones de bombas industriales compatibles, incluida la transferencia de agua de proceso, la circulación de agua de refrigeración y otros sistemas impulsados por motor que requieren control de frecuencia variable.
Para instalaciones con disponibilidad de red limitada o variable, el variador se puede evaluar como parte de un sistema de bombeo solar con un suministro de respaldo diseñado adecuadamente. Se deben confirmar la fuente de respaldo, la disposición de cambio y la secuencia operativa para la instalación específica.
Verifique la placa de identificación del motor, la corriente nominal, el voltaje, la potencia y los requisitos operativos. La potencia nominal del variador por sí sola no es suficiente para establecer la compatibilidad con todos los motores de bomba.
Confirme las especificaciones del módulo y calcule el voltaje de la cadena bajo la temperatura más baja esperada del sitio. Asegúrese de que el Voc máximo calculado permanezca dentro del límite de entrada de CC del variador y que el funcionamiento normal sea compatible con el rango MPPT.
Si se requiere la operación de la red o del generador, verifique el voltaje de la fuente de CA, la frecuencia, la capacidad, el cableado y los componentes de conmutación especificados para la instalación. No conecte ni cambie fuentes de alimentación sin seguir el diagrama de cableado del modelo.
Para cables de motor de más de 50 m, consulte el manual correspondiente para conocer las recomendaciones del reactor de salida y las longitudes de cable permitidas. La longitud del cable, el aislamiento del motor y las condiciones de instalación afectan la idoneidad de la conexión de salida.
Tenga en cuenta la temperatura ambiente, la altitud, la ventilación y las condiciones del recinto. Los requisitos de reducción deben aplicarse cuando la instalación exceda las condiciones de operación especificadas.
Una carcasa IP20 no proporciona protección contra la entrada de agua. Instale el variador en un entorno y gabinete adecuados para su clasificación de protección, temperatura y requisitos de ventilación especificados.
Nueve cadenas de 18 módulos a 250 W, o nueve cadenas de 15 a 300 W, que son 162 o 135 módulos. Trate eso como un punto de partida y un tamaño en comparación con el volumen de agua diario y la altura total, porque la matriz determina la producción, no la potencia del motor.
Sí. Cualquier fuente trifásica de 380 V en R, S y T funciona como suministro de respaldo. Configure P8-15 en 2 para forzar el funcionamiento de la red eléctrica o del generador, o en 0 para conmutación automática. Primero confirme la estabilidad del voltaje del generador, ya que el variador se dispara por sobrevoltaje o subvoltaje como cualquier inversor.
En interiores, fuera de la luz solar directa, sin gases corrosivos o inflamables, sin polvo conductor. Ambiente -10 °C a 50 °C con reducción de potencia superior a 40 °C, humedad inferior al 95 % de humedad relativa sin condensación, altitud inferior a 1000 m sin reducción de potencia, vibración inferior a 5,9 m/s². El recinto es IP20, por lo que se requiere un gabinete o una caseta de bombas limpia.
El manual recomienda uno donde la bomba esté a más de 50 m del variador, lo cual es común en esta escala. Protege el aislamiento del motor del voltaje reflejado en cables largos y reduce el riesgo de falla del devanado después de años de trabajo.
150% de la corriente nominal durante 60 s, 170% durante 12 s y 190% durante 1,5 s. En la unidad de 37 kW, eso es 112,5 A por minuto, suficiente para el arranque de un sumergible grande y para picos de carga transitorios.
Sí. Pídalo en modo de uso general y P8-00 se configurará en consecuencia antes de enviarlo, lo que le brindará un inversor estándar con control SVC o V/F, PID, Modbus y el conjunto de protección completo. El modo de bomba solar es la otra opción. Cuéntanos cuál necesita el proyecto. Una unidad en modo de bomba solar cambia luego a uso general con P8-00 en 0, lo cual es un cambio de parámetro en lugar de un retorno.
Envíenos la potencia de la bomba, la altura total, el volumen de agua diario y la ubicación del sitio, y le enviaremos el modelo de variador, la configuración del conjunto y la lista de protección de CC en un solo paquete. Los precios, el plazo de entrega y los términos OEM se cotizan juntos para que pueda llevar todo el asunto a su cliente en un solo documento.
