Bomba solar trifásica de 0,75-2,2 kW y inversor VFD de uso general de 380 V

La bomba solar trifásica de 380 V y el inversor de uso general VFD de 0,75-2,2 kW de la fábrica de Csivei cuentan con un rango de entrada de CC de alto voltaje. La entrada de CC máxima es de 900 VCC, con un rango de voltaje de circuito abierto recomendado de 550 a 750 VCC y un rango MPPT de 450 a 600 VCC. El rango de voltaje de arranque ajustable es de 300 a 900 VCC. Estos valores proporcionan la base para seleccionar la cadena del panel que se muestra en la tabla de matriz recomendada.

La serie cubre tres potencias de motor: 0,75 kW, 1,5 kW y 2,2 kW. Sus corrientes de salida nominales son 2,1 A, 3,8 A y 5,1 A respectivamente. Cada modelo está diseñado para un suministro trifásico de 380 V CA y también puede funcionar con un conjunto fotovoltaico correctamente configurado en modo bomba solar. La elección del modo de funcionamiento determina si el variador se utiliza para bombeo solar o como inversor de uso general.

Para las opciones de módulos enumeradas, el conjunto recomendado utiliza una cadena de 18 módulos con capacidad nominal de 250 W (37 ± 1 V) o una cadena de 15 módulos con capacidad nominal de 300 W (45 ± 1 V). Un voltaje de cadena fotovoltaica más alto puede significar una corriente CC más baja para un nivel de potencia determinado, lo que puede ayudar a gestionar la corriente del cable y la caída de voltaje en tramos más largos. El diseño final de la cadena debe utilizar los datos eléctricos reales del módulo y mantener el voltaje máximo de circuito abierto del conjunto dentro del límite del variador.

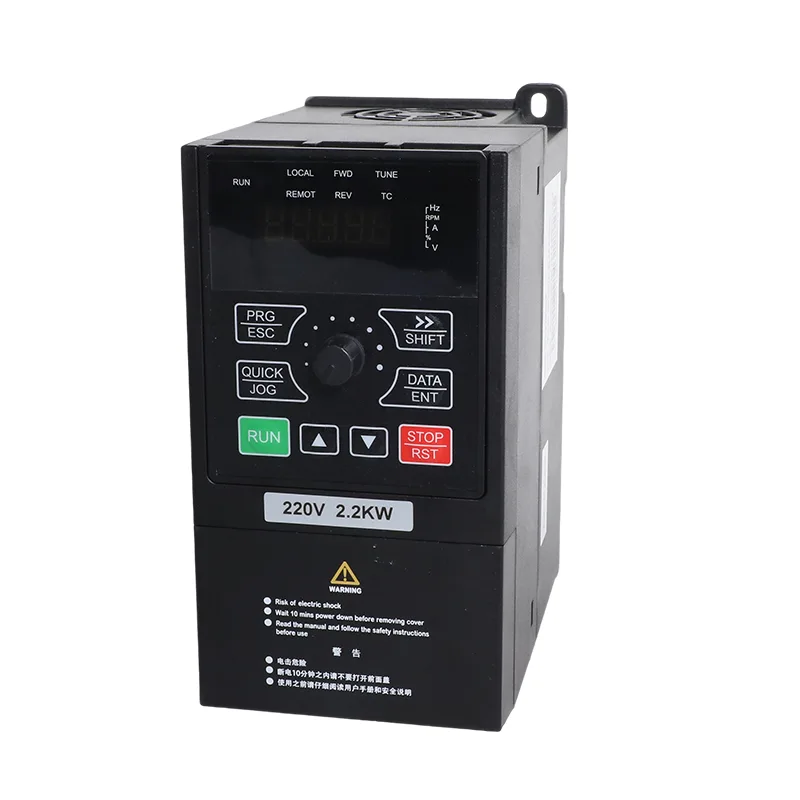

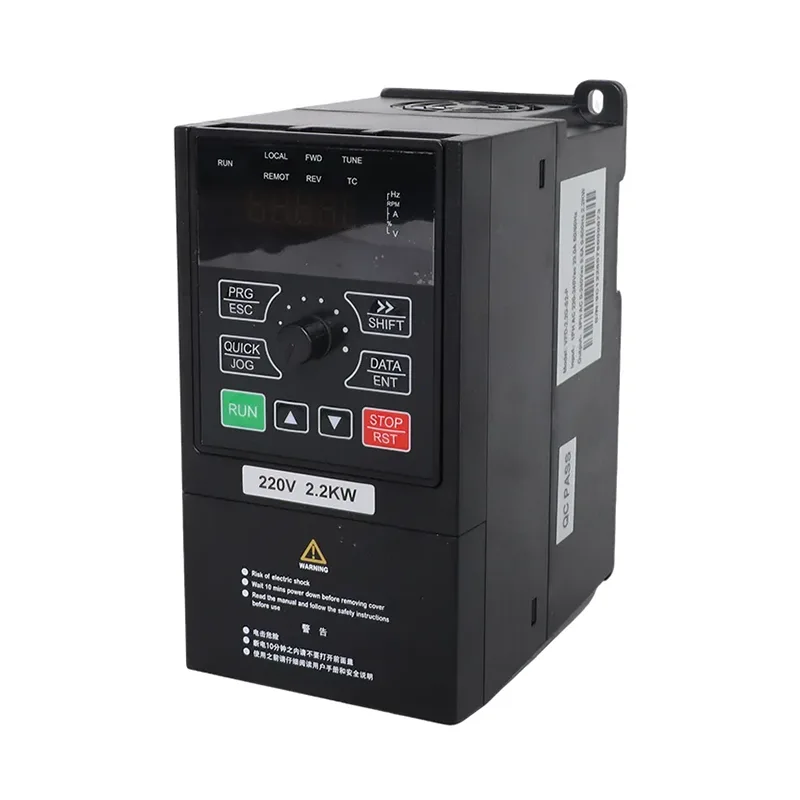

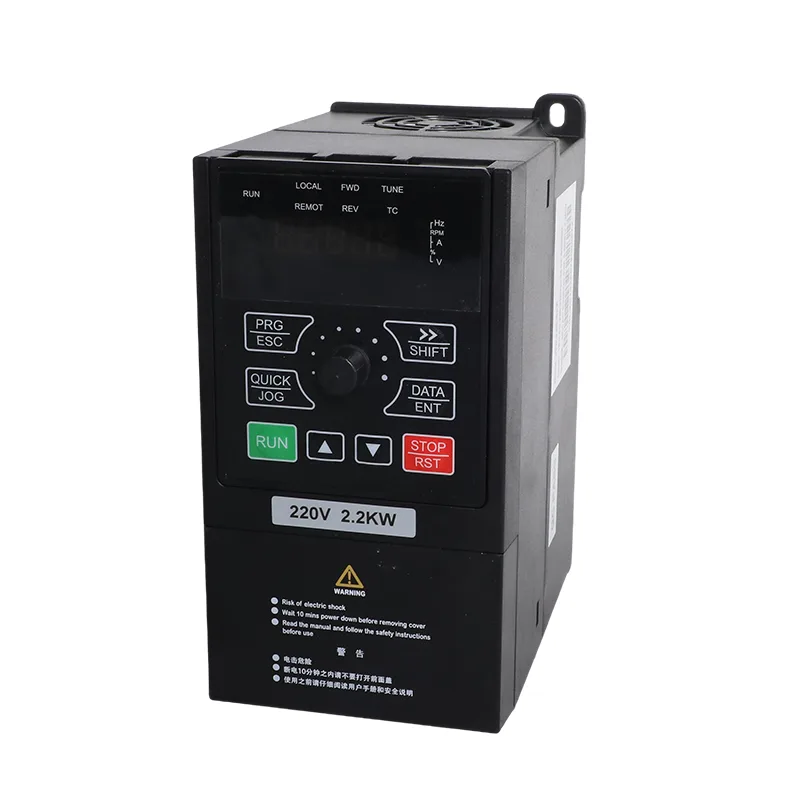

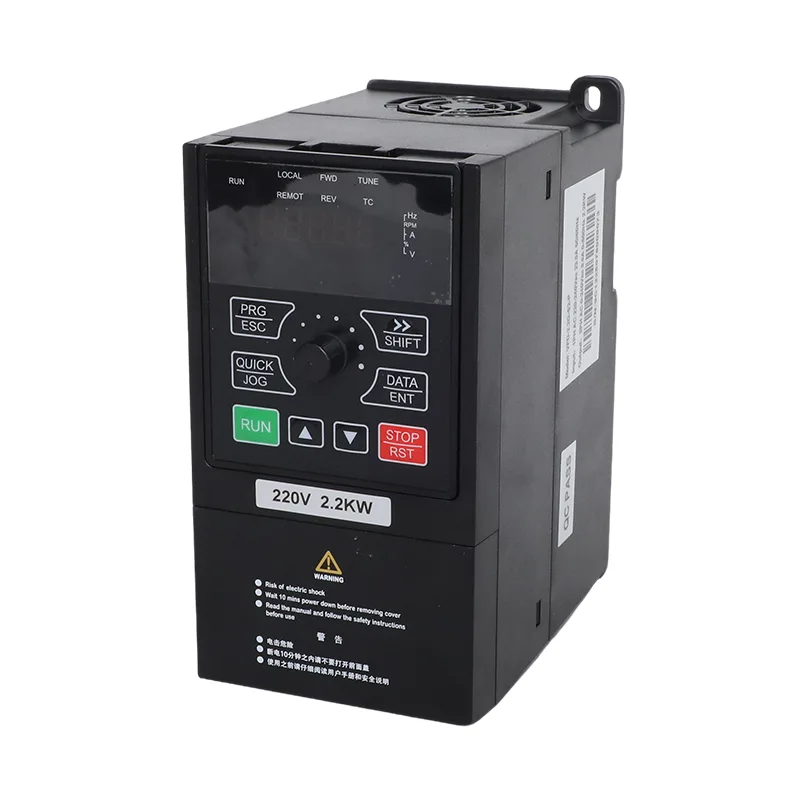

Los tres modelos comparten un chasis compacto de 171 × 86 × 138 mm y un peso aproximado de 1 kg. Un espacio de montaje de 67,3 × 157,5 mm ayuda a colocar el inversor en gabinetes de control o gabinetes de equipos más pequeños. Esta forma compacta es útil cuando una bomba o máquina pequeña necesita control de velocidad variable pero el espacio de instalación es limitado.

Dos modos de funcionamiento en una unidad

Modo de bomba solar

Con P8-00 configurado en 1, el variador funciona en modo de bomba solar. El seguimiento MPPT ajusta el funcionamiento en respuesta a la energía fotovoltaica disponible, mientras que la lógica de luz débil y las funciones de protección relacionadas con la bomba ayudan a gestionar las condiciones solares cambiantes. Se deben verificar el voltaje de la cadena del conjunto, la clasificación del motor y los requisitos de la bomba al especificar el sistema.

Modo inversor de uso general

Con P8-00 configurado en 0, se puede utilizar el mismo hardware para motores trifásicos compatibles sin panel solar. El control SVC o V/F admite la regulación de la velocidad del motor, mientras que PID integrado y RS485 Modbus RTU están disponibles para aplicaciones adecuadas de presión, flujo o control de procesos. CSIVEI puede configurar el modo de funcionamiento solicitado antes del envío; un cambio de modo posterior se realiza a través de los parámetros relevantes y debe seguir el manual del producto.

Presupuesto

Tabla A. Calificaciones de modelos

Tabla B. Panel solar recomendado

Tabla C. Especificaciones generales (iguales en toda la gama iMaster)

Aplicaciones típicas

Este rango de potencia está destinado a bombas trifásicas más pequeñas y equipos impulsados ​​por motor donde la velocidad ajustable, el funcionamiento solar o ambos son útiles.

Para los sistemas de bombeo, la aceleración y desaceleración ajustables pueden ayudar a controlar la velocidad a la que el flujo aumenta y disminuye. Los ajustes correctos de la rampa dependen de la bomba, las tuberías y las condiciones hidráulicas; deben seleccionarse durante la puesta en servicio en lugar de asumirse únicamente a partir de la potencia del motor.

Aspectos técnicos destacados

Entrada de 900 VCC para una matriz de una sola cadena

Las configuraciones de matriz recomendadas utilizan 18 módulos de 250 W o 15 módulos de 300 W en una cadena. El inversor admite hasta 900 VCC, con un rango Voc recomendado de 550 a 750 VCC y un rango MPPT de 450 a 600 VCC. Verifique el voltaje de circuito abierto real del módulo en las condiciones de temperatura del sitio antes de confirmar la cadena.

Bomba solar y modos de uso general

Configure P8-00 en 1 para el modo de bomba solar o en 0 para el modo de uso general. La misma plataforma combina bombeo solar basado en MPPT con control de motor SVC/V/F, PID integrado y Modbus RTU, lo que le permite servir aplicaciones adecuadas de bombas o maquinaria ligera.

Funciones de protección de bomba y luz débil

P8-10 a P8-14 configuran el comportamiento de parada y reinicio con luz débil. La protección contra carga insuficiente y las entradas de nivel de agua también pueden respaldar la protección de la bomba cuando están correctamente cableadas y configuradas para la instalación.

Marco compacto con control integrado

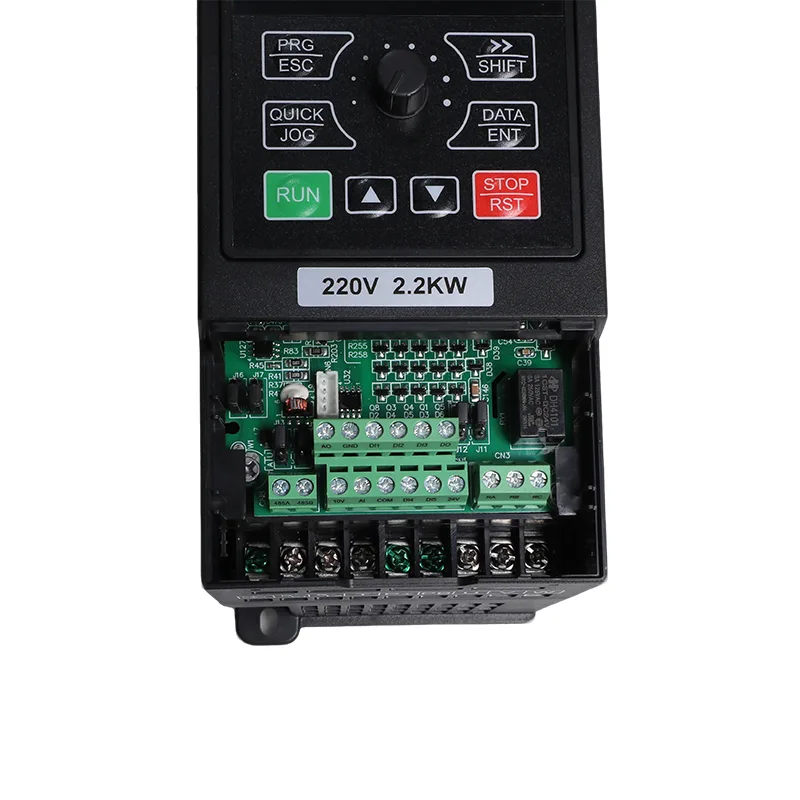

El chasis de 171 × 86 × 138 mm pesa aproximadamente 1 kg. El PID incorporado, cinco entradas digitales, E/S analógicas y RS485 Modbus RTU brindan opciones de integración y control local sin requerir un controlador PID separado para aplicaciones de circuito cerrado compatibles.
