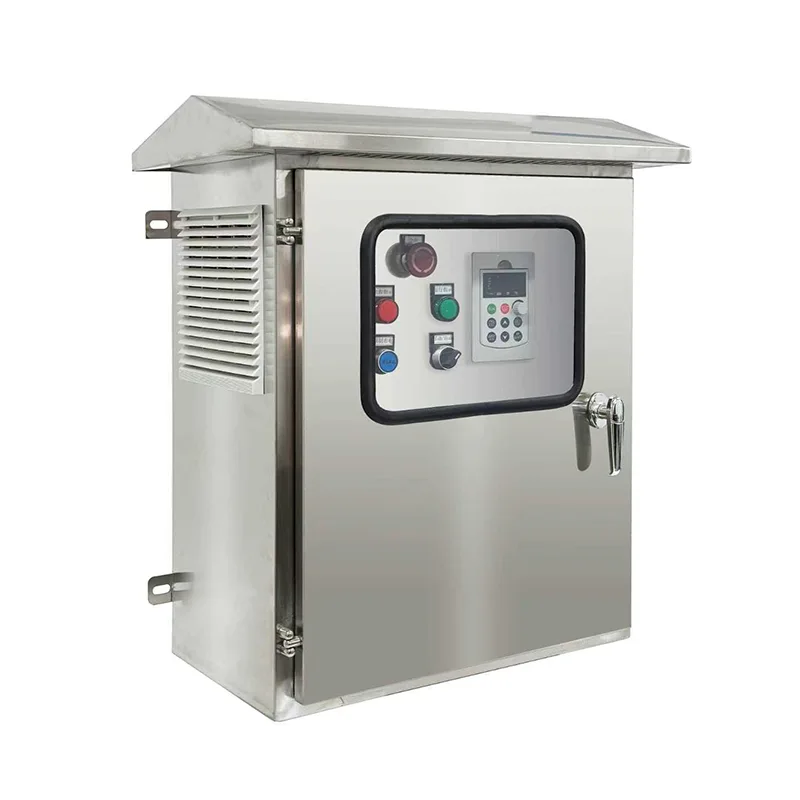

Alojado en un robusto gabinete de acero de piso con clasificación IP54 o superior, este sistema inversor integra la cadena completa de conversión de energía: protección de entrada de CC, múltiples canales de entrada MPPT, una etapa de transmisión de frecuencia variable, filtrado de salida de CA y un controlador de sistema integral, todo precableado y probado en fábrica para una rápida implementación en campo. Las potencias nominales van desde 2,2 kW hasta más de 250 kW y admiten motores de bomba de CA monofásicos y trifásicos con voltajes estándar. El algoritmo MPPT avanzado logra una eficiencia de seguimiento >99 % y ajusta dinámicamente la velocidad del motor en tiempo real a medida que la irradiancia solar cambia a lo largo del día, lo que garantiza el máximo suministro de agua diario. Una opción de entrada híbrida acepta un suministro de respaldo de una red de CA o un generador diésel, que cambia automáticamente para mantener la salida de agua durante los períodos nublados o el funcionamiento nocturno. Las protecciones integradas del sistema cubren funcionamiento en seco, sobrecarga, sobretensión, subtensión, pérdida de fase y cortocircuito, mientras que la lógica automática de reposo y activación basada en un umbral de potencia mínimo establecido por el usuario protege la bomba y los paneles. Una HMI con pantalla táctil gráfica muestra datos de potencia, voltaje, flujo y energía en tiempo real, con interfaces RS485 y GPRS/4G/Wi-Fi opcionales que permiten el monitoreo remoto y la integración en plataformas SCADA o IoT a través de Modbus. Todos los componentes de energía están alojados dentro de un gabinete climatizado con enfriamiento por aire forzado filtrado, protección contra sobretensiones y pleno cumplimiento de los estándares IEC y de red locales aplicables.
Diseñado para un suministro de agua confiable durante todo el año donde la energía de la red no es confiable o está ausente, el gabinete inversor de bombeo solar proporciona control de bomba autónomo y desatendido para sistemas de agua agrícolas, comunitarios e industriales.
Los planes de riego a gran escala, los sistemas de alimentación por goteo y las operaciones de pivote central en tierras agrícolas remotas son candidatos ideales. El inversor impulsa bombas trifásicas de alta potencia directamente desde paneles solares, entregando un flujo máximo durante las horas pico de luz solar, precisamente cuando los cultivos más necesitan agua. La capacidad de entrada híbrida permite un respaldo continuo de la red o del generador durante las etapas críticas de crecimiento. Sin baterías que mantener y con una instalación exterior resistente a la intemperie, los agricultores se benefician de costos operativos y de energía significativamente reducidos en comparación con el bombeo de diésel.
Las aldeas rurales, los asentamientos remotos y las autoridades municipales del agua pueden implementar bombeos de pozos con energía solar para suministrar agua potable. El funcionamiento automático del inversor (que comienza al amanecer y se detiene al atardecer o cuando el tanque de almacenamiento está lleno) elimina la necesidad de la asistencia diaria del operador. El monitoreo remoto a través de GPRS/4G permite a las autoridades del agua rastrear el estado de la bomba, la producción de agua y el estado del sistema desde una sala de control central, lo que reduce las costosas visitas al sitio. La construcción robusta del gabinete protege contra el polvo, los insectos y las condiciones climáticas extremas estacionales.
Las estaciones ganaderas, las granjas ovinas y las operaciones de pastoreo remotas repartidas en amplias áreas necesitan un suministro confiable de agua a los tanques y abrevaderos. El inversor se conecta directamente a las bombas de pozo, lo que elimina la logística del generador diésel y los costos de entrega de combustible. El bombeo con energía solar se alinea naturalmente con la demanda de verano cuando el consumo de agua de los animales alcanza su punto máximo. La protección contra funcionamiento en seco detiene automáticamente el funcionamiento de la bomba si el nivel del agua baja, evitando la costosa quema del motor del fondo del pozo.
Las operaciones mineras, canteras y plantas industriales en ubicaciones fuera de la red pueden utilizar el sistema para el suministro de agua de proceso, la deshidratación o los estanques de transferencia de aguas residuales. La robusta construcción del gabinete del inversor con filtración de polvo y enfriamiento activo se adapta a entornos industriales hostiles. La integración de entrada híbrida con los generadores de respaldo existentes garantiza un funcionamiento continuo independientemente de las condiciones climáticas.
Los proyectos a gran escala de plantación de árboles, restauración de pastizales y riego del desierto dependen del suministro constante de agua en entornos remotos e inhóspitos. Los inversores de bombeo solares proporcionan un funcionamiento autónomo sin logística de combustible, con monitoreo remoto que permite la gestión centralizada de múltiples sitios de bombeo dispersos en vastos territorios.
El gabinete inversor de bombeo solar integra el conjunto completo de conversión, control y protección de energía en un gabinete estandarizado y probado en fábrica, lo que reduce la ingeniería del sitio, acelera la puesta en servicio y maximiza la confiabilidad a largo plazo.
Los paneles solares se conectan al inversor a través de múltiples canales de entrada MPPT independientes, cada uno con fusibles de CC dedicados, dispositivos de protección contra sobretensiones y aparamenta aislante alojados en la sección de entrada del gabinete. El controlador MPPT escanea continuamente el voltaje del conjunto en un amplio rango (normalmente de 460 V a 850 V CC para sistemas más grandes) para localizar el punto de máxima potencia, logrando una eficiencia de seguimiento estático >99 %. Las configuraciones de canales MPPT dobles o triples permiten que cadenas con diferentes orientaciones, ángulos de inclinación o perfiles de sombreado funcionen en su óptimo individual, lo que aumenta significativamente el rendimiento energético total diario en comparación con los diseños de MPPT único.
El bus de CC regulado por MPPT alimenta una etapa de transmisión de frecuencia variable de alto rendimiento construida alrededor de módulos IGBT de sexta generación y control DSP de alta velocidad. El inversor sintetiza una salida PWM sinusoidal con voltaje y frecuencia ajustables (0–50/60 Hz o más), lo que permite un control del motor de arranque suave sin corriente de entrada, esencial para proteger los devanados de las bombas sumergibles. El control V/f avanzado con compensación de deslizamiento, aumento de par y curvas automáticas de optimización de energía coincide con las características del motor en todo el rango de velocidades. El filtrado de salida (utilizando bobinas de enlace de CC, reactores de salida y filtros dV/dt, según corresponda) garantiza largos recorridos de cable entre el inversor y la bomba de pozo sin tensión en el aislamiento del motor ni corrientes en los cojinetes.
Una función integrada de sincronización y transferencia automática acepta una entrada de CA auxiliar de la red o un generador diésel. El controlador del sistema compara continuamente la energía fotovoltaica disponible con la potencia operativa requerida de la bomba. Cuando la irradiancia solar cae por debajo de un umbral definido por el usuario, la entrada de CA complementa o reemplaza automáticamente el suministro fotovoltaico, manteniendo la producción de agua sin interrupción. Los modos de prioridad híbridos y de solo CA, solo de CA y de energía fotovoltaica son configurables por el usuario. El modo de prioridad fotovoltaica maximiza la utilización solar mientras usa CA solo para cobertura deficitaria, minimizando los costos de combustible o electricidad.
El controlador integrado implementa un conjunto de protecciones dedicadas a la bomba que no se encuentran en los VFD genéricos. La detección de funcionamiento en seco monitorea la corriente del motor, el factor de potencia y la frecuencia en tiempo real, identificando la firma característica de baja carga de una bomba sin cebar o de funcionamiento en seco dentro de un segundo de la detección, luego inicia una rutina de apagado automático y intento de reinicio programado. La protección de energía mínima evita el funcionamiento ineficiente a baja velocidad que desperdicia agua sin un bombeo productivo. El modo de suspensión se activa cuando la energía solar disponible cae por debajo del umbral de activación establecido por el usuario, ingresando a un estado de monitoreo de baja energía y reanudándose automáticamente cuando regresa la irradiancia. La detección de agua llena mediante un interruptor de flotador de nivel del tanque o la entrada de un transductor de presión detiene la bomba para evitar el desbordamiento, independientemente del ciclo solar diario.
El gabinete de piso está fabricado con lámina de acero galvanizado con un acabado de recubrimiento en polvo resistente a la intemperie, logrando clasificaciones IP54, IP55 o IP65 según la especificación del modelo. El gabinete está dividido en compartimentos funcionales (entrada de CC, conversión de energía, control y salida de CA) con puertas con bisagras y juntas que brindan acceso directo a todos los componentes reparables. Un sistema de enfriamiento de aire forzado filtrado con ventiladores de velocidad variable con temperatura controlada mantiene un ambiente interno óptimo para la electrónica de potencia. Las tomas de aire utilizan filtros de alta eficiencia adecuados para entornos agrícolas polvorientos; Las versiones tropicalizadas añaden un revestimiento conforme a todos los PCB para regiones de alta humedad. Se encuentran disponibles calentadores anticondensación controlados termostáticamente integrados para implementaciones en climas fríos.
Una HMI con pantalla táctil a color montada en la puerta proporciona de un vistazo el estado del sistema, incluida la potencia de entrada fotovoltaica, la velocidad del motor, el voltaje de salida, la frecuencia, el rendimiento energético diario y el suministro de agua acumulativo (calculado a partir de curvas de bomba o una entrada de medidor de flujo). La configuración de los parámetros está protegida por contraseña con múltiples niveles de acceso. Las interfaces de comunicación estándar incluyen RS485 (Modbus RTU) para integración SCADA, con módulos GPRS, 4G, Wi-Fi o Ethernet opcionales para monitoreo remoto basado en la nube. La plataforma permite arranque/parada remotos, cambios de parámetros, reconocimiento de alarmas y registro de datos, lo que permite a un solo operador gestionar docenas de sitios de bombas dispersos.
P1: ¿Qué tipos de bombas y tamaños de motores puede manejar este inversor?
El sistema admite motores de inducción de CA trifásicos y motores síncronos de imanes permanentes en configuraciones de bombas sumergibles y de superficie. Las potencias oscilan entre 2,2 kW y más de 250 kW. Las aplicaciones comunes incluyen bombas de pozos profundos, bombas centrífugas horizontales y bombas de turbina. Le ayudaremos a hacer coincidir la capacidad del inversor con los datos de la placa de identificación del motor de su bomba.
P2: ¿El sistema requiere baterías?
No. El inversor acciona la bomba directamente desde paneles solares, sin necesidad de banco de baterías. El agua se bombea durante las horas de luz solar y se almacena en un tanque, depósito o tanque colector, lo cual es mucho más rentable que almacenar electricidad en baterías. Si se necesita suministro de agua las 24 horas, la entrada de CA híbrida opcional puede conectar la energía de la red o del generador durante la oscuridad.
P3: ¿Cuántos paneles solares necesito y cómo están conectados?
La configuración del panel está determinada por la potencia de su bomba, el volumen de agua diario objetivo y la irradiancia solar local. El rango de voltaje MPPT del inversor (normalmente 460–850 VCC para sistemas trifásicos) define la longitud de la cadena en serie. Nuestros ingenieros de ventas calcularán el tamaño de la matriz y la configuración de la cadena basándose en un sencillo cuestionario del sitio. El gabinete incluye una sección combinadora de CC con entradas con fusibles, lo que simplifica el cableado del conjunto.
P4: ¿Qué sucede en días nublados o durante períodos de poca luz solar?
El inversor desacelera el motor de la bomba a medida que disminuye la energía solar, manteniendo un flujo de agua continuo pero reducido. Si la energía cae por debajo del umbral mínimo establecido por el usuario, el sistema entra en modo de suspensión y comprueba periódicamente la irradiancia recuperada. Si el sistema está equipado con la opción de entrada híbrida de CA, la energía de la red o del generador complementa o reemplaza automáticamente la energía solar durante los períodos de baja irradiancia.
P5: ¿Qué protección existe para la bomba?
Los algoritmos de protección integral cubren funcionamiento en seco, sobrecarga, sobrecorriente, sobretensión, subtensión, pérdida de fase, cortocircuito y sobretemperatura. La detección de funcionamiento en seco es particularmente crítica para aplicaciones de pozos; el controlador identifica una condición de carga baja típica de una bomba seca en cuestión de segundos y se apaga antes de que ocurra daño al motor, luego inicia un ciclo de reinicio automático cronometrado.
P6: ¿Se puede instalar el inversor en exteriores?
Sí. El gabinete tiene clasificación IP54, IP55 o IP65 según la especificación y está diseñado para instalación permanente en exteriores. Incluye ventilación filtrada, juntas de puerta selladas y revestimiento resistente a los rayos UV. Para entornos extremos, se encuentran disponibles opciones adicionales como marquesinas, filtración de polvo mejorada y calentadores internos anticondensación.
P7: ¿Cómo se monitorea y controla el sistema de forma remota?
El estándar RS485 Modbus RTU permite la integración local de SCADA o HMI. Los módulos GPRS/4G, Wi-Fi o Ethernet opcionales permiten el monitoreo remoto basado en la nube a través de un portal web o una aplicación móvil. Puede ver el estado en tiempo real, recibir notificaciones de alarma, descargar datos históricos y ajustar parámetros de forma remota. Esto es particularmente valioso para sitios en un área geográfica dispersa.
P8: ¿Qué mantenimiento requiere el gabinete?
El mantenimiento de rutina es mínimo: limpieza o reemplazo trimestral del filtro de aire, inspección visual de las conexiones de los cables y sellos de las puertas y pruebas funcionales anuales de los dispositivos de protección. El diseño de acceso frontal del gabinete significa que se puede acceder a todos los componentes (fusibles, contactores, PCB de control y módulos de alimentación) sin quitar el gabinete.
Una autoridad gubernamental de desarrollo agrícola en una región semiárida del África subsahariana planeó reemplazar las bombas de riego alimentadas por diésel por energía solar en múltiples cooperativas agrícolas. El proyecto se centró en 20 sitios de perforación repartidos en una amplia zona geográfica, cada uno de los cuales suministraba agua para la horticultura y los cultivos extensivos con riego por goteo. La logística del combustible diesel representó más del 60% de los costos operativos y las averías de los generadores interrumpieron con frecuencia el riego durante los períodos críticos de crecimiento.
Cada sitio presentaba un perfil similar: una bomba de pozo sumergible trifásica existente de 15 kW a 45 kW, una ubicación remota sin conexión a la red y una estación seca que coincidía exactamente con el pico de irradiación solar. Los requisitos de la autoridad eran exigentes:
● Cero dependencia de la batería para minimizar los costos de capital y de reemplazo
● Capacidad para suministrar el volumen máximo de agua durante las horas del mediodía, cuando la evapotranspiración del cultivo era más alta.
● Protección de costosas bombas sumergibles contra el funcionamiento en seco en perforaciones con rendimiento de agua variable
● Monitoreo centralizado remoto de los 20 sitios desde la sede regional
● Construcción robusta para soportar el polvo durante todo el año, las lluvias estacionales y temperaturas ambiente que alcanzan los 45 °C.
Se seleccionó la solución de inversor estilo gabinete por su entrega totalmente integrada y probada previamente. Cada gabinete llegó al sitio precableado con protección de entrada de CC, módulos MPPT, la etapa de accionamiento VFD, filtrado de salida y el controlador del sistema, lo que requirió solo la conexión al conjunto fotovoltaico y el cable de la bomba para la puesta en servicio.
El MPPT multicanal permitió dividir el panel solar de cada sitio en cadenas orientadas ligeramente al este y al oeste, extendiendo las horas efectivas de bombeo más allá de una configuración puramente orientada al sur. La opción de entrada de CA híbrida se especificó para los dos sitios más grandes, lo que permitió que un pequeño generador de respaldo complementara durante períodos prolongados de nubosidad o para riego nocturno ocasional.
Fundamentalmente, la protección contra funcionamiento en seco específica de la bomba dio a la autoridad la confianza de que sus bombas de pozo existentes (un costo irrecuperable significativo) estarían protegidas. La lógica automática de encendido y apagado significaba que no era necesaria la asistencia diaria del operador; El sistema se puso en marcha automáticamente al amanecer y se detuvo cuando los tanques de almacenamiento indicaron que estaban llenos.
Se implementaron veinte gabinetes inversores de bombeo solar de entre 18,5 kW y 45 kW en las comunidades agrícolas que cooperaron. Cada gabinete incluía canales MPPT duales, la opción de entrada de CA híbrida en las dos unidades más grandes y monitoreo remoto GPRS integrado conectado a la plataforma SCADA central de la autoridad. La instalación y la puesta en marcha fueron realizadas por un contratista eléctrico local durante un período de tres meses durante la estación seca. Las bombas de pozo existentes se conservaron y se conectaron directamente a los nuevos inversores.
● Los costos del combustible diésel en los 20 sitios se redujeron a casi cero, y el respaldo del generador se utilizó durante menos del 2 % del total de horas de operación anuales.
● Los volúmenes de entrega de agua igualaron o superaron la línea base de bombeo de diésel, y la ventana MPPT extendida agregó aproximadamente 1,5 horas de bombeo efectivas adicionales por día.
● No se produjo ni una sola falla en el motor de la bomba en los primeros 18 meses de funcionamiento, lo que se atribuye al control de arranque suave y a la protección contra funcionamiento en seco.
● Los ingenieros de la autoridad monitorearon los 20 sitios desde un único panel y recibieron alertas SMS automáticas ante cualquier condición de falla, lo que redujo significativamente los costos de visita al sitio.
● El éxito de esta implementación inicial ha llevado a la autoridad a asignar fondos para 35 sistemas de gabinetes adicionales en la siguiente fase, ampliando el riego solar a nuevas comunidades agrícolas.
