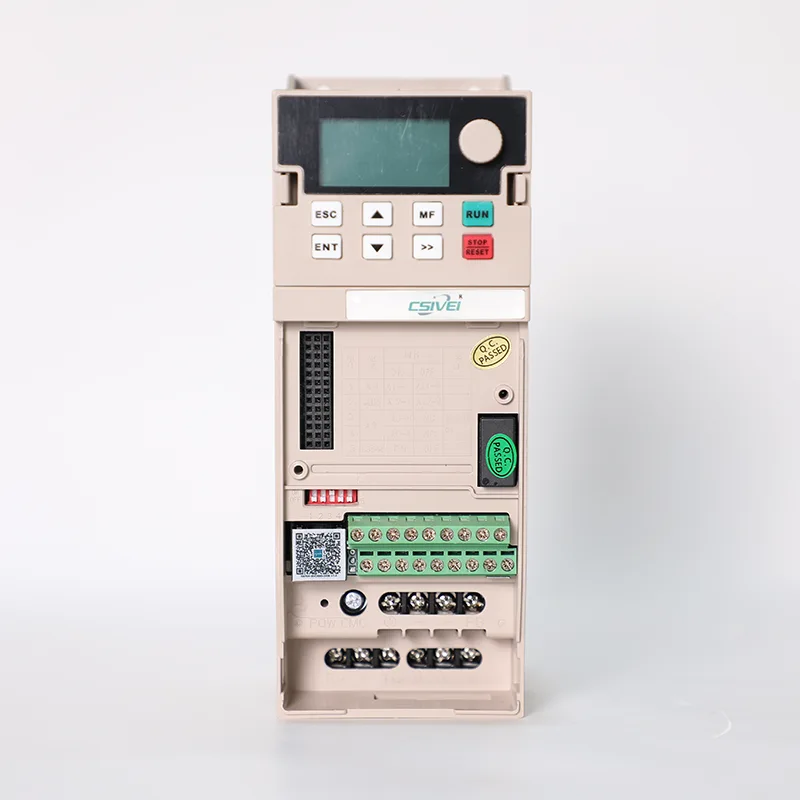

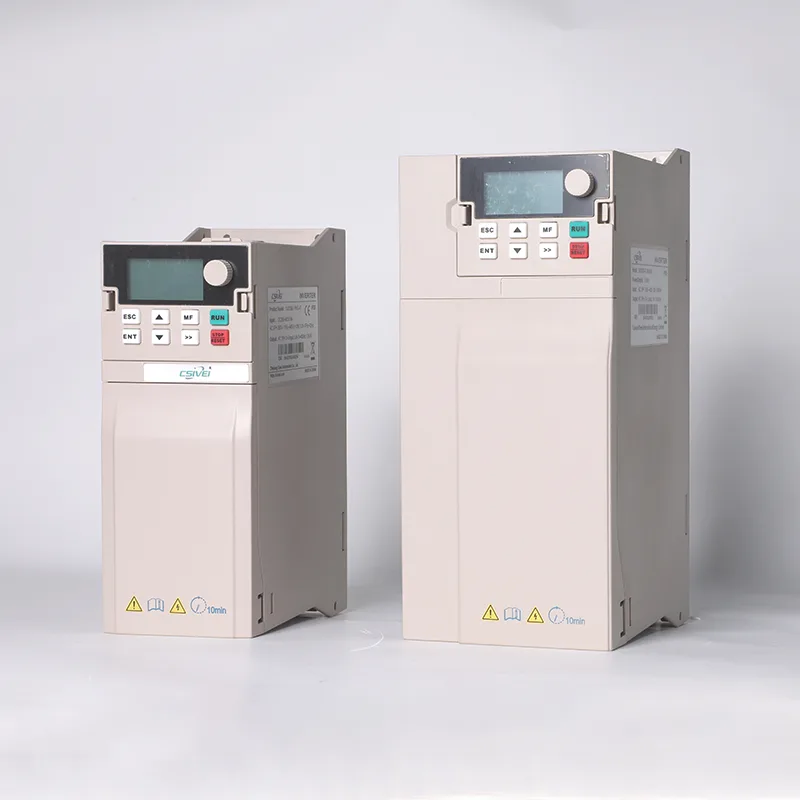

El inversor de bomba de agua solar CSIVEI de 7,5 kw y 380 V es una solución robusta para el levantamiento de agua solar a gran escala. Admite múltiples modos de control de bombas: velocidad constante, presión constante y flujo constante. El variador integra MPPT y un PLC incorporado para la secuenciación automática de bombas cuando se utilizan varias bombas. El control vectorial avanzado garantiza un funcionamiento estable incluso con largas distancias de cable. La protección incluye riego antirretroceso, detección de rotura de tuberías y reinicio automático después de un fallo de la red (si es híbrido). La comunicación a través de Modbus, Profibus o Ethernet/IP permite la integración en sistemas agrícolas inteligentes.
| MODELO | Inversor de bomba de agua solar de 7,5 kw y 380 V |
| voltaje de entrada | CA, monofásico, 220 V (-15 %) ~ 240 V (+10 %) |
| CA, 3PH, 380V(-15%)~440V(+10%) | |
| Frecuencia nominal | 50/60Hz |
| Rango de frecuencia | ±5% (47,5~63 Hz) |
| Voltaje de salida | 0-Voltaje de salida |
| Frecuencia de salida | 0,1 ~ 500Hz |
| Frecuencia más alta | Control vectorial: 0~500Hz |
| Control V/F: 0~500 HZ | |
| Frecuencia portadora | 0,8 kHz ~ 8 kHz |
| La frecuencia portadora se puede ajustar automáticamente según las características de la carga. | |
| Resolución de frecuencia de entrada | Configuración digital: 0,01 Hz. |
| Configuración de simulación: frecuencia máxima x 0,025% | |
| Método de control | SVC Control vectorial de bucle abierto |
| V/F Control de velocidad de bucle abierto | |
| Par de arranque | 0,5 Hz/150 % (VCS) |
| Rango de velocidad | 1:100(SVC) |
| Precisión de estabilidad de velocidad | ±0,5 % (VCS) |
| Capacidad de sobrecarga | 150% Corriente nominal: 60 s, 170 % Corriente nominal: 12 s, 190 % Corriente nominal: 1,5 s |
| Aumento de par | Aumento de par automático; Aumento de par manual: 0,1 % ~ 30,0 % |
| Curva V/F | Tres métodos: 1. Lineal; 2. Multifocal; 3. Curva V/F tipo potencia |
| Separación V/F | 2 métodos: Totalmente separado; Adosado |
| Curva de aceleración y desaceleración | Métodos de aceleración y desaceleración lineal o en curva S. Dos tipos de tiempos de aceleración y desaceleración, con un rango de tiempo de 0,0~6500,0 s |
| Frenado CC | Frecuencia de frenado CC: 0,00 Hz ~ Frecuencia máxima |
| Tiempo de frenado: 0,0 s ~ 36,0 s | |
| Valor actual de operación del freno: 0,0% ~ 100,0% | |
| control de avance | Rango de frecuencia de jog: 0,00 Hz a frecuencia máxima. Tiempo de aceleración y desaceleración de jog: 0,0 s a 6500,0 s |
| PID incorporado | Puede lograr convenientemente un sistema de control de circuito cerrado de control de procesos. |
| AVR | Cuando el voltaje de la red cambia, puede mantener automáticamente un voltaje de salida constante. |
| Limitación y control de par | Las características de la “excavadora” limitan automáticamente el torque durante la operación para evitar frecuentes disparos por sobrecorriente. |
Ideal para el suministro humanitario de agua de emergencia y fuera de la red, este accionamiento de bomba solar se puede implementar rápidamente para operaciones de socorro en casos de desastre, campos de refugiados o asentamientos temporales. Puede hacer funcionar bombas sumergibles o centrífugas desde paneles solares portátiles, proporcionando agua potable, saneamiento y reservas contra incendios. La unidad cuenta con programación diaria automática de arranque/parada, corte por bajo nivel de agua y una pantalla LCD para que el personal no técnico pueda solucionar problemas fácilmente. La construcción robusta y el gabinete IP54 opcional permiten la instalación en exteriores sin refugio. Despliegues comunes: aldeas afectadas por terremotos, campamentos de personas desplazadas, clínicas médicas remotas y tanques de agua para protección contra incendios forestales. La operación solar elimina la necesidad de convoyes de combustible, ahorrando tiempo y vidas.
Las instalaciones de bombas solares suelen estar expuestas a entornos hostiles: rayos UV intensos, polvo, alta humedad y temperaturas extremas. El inversor de bomba de agua solar CSIVEI 7.5kw 380V está diseñado para brindar confiabilidad en exteriores:
● Opción de carcasa IP54/IP65: hermética al polvo y protegida contra chorros de agua; Adecuado para montaje directo en patines o postes de bomba sin un gabinete adicional.
● PCB con revestimiento conformado: resisten la humedad, la niebla salina y los gases corrosivos (p. ej., amoníaco en granjas, sulfuro de hidrógeno en aguas residuales).
● Amplia temperatura de funcionamiento: -20 °C a +55 °C sin reducción de potencia; ventilador de refrigeración opcional o refrigeración líquida para climas desérticos (hasta 60°C).
● Protección integrada contra sobretensiones de CC y CA: resiste picos inducidos por rayos, comunes en campos solares abiertos.
● Teclado y carcasa resistentes a los rayos UV: evitan que se agriete y se ponga amarillento después de años de exposición a la luz solar.
Esta construcción robusta garantiza que el variador ofrezca más de 10 años de funcionamiento sin mantenimiento, incluso en las ubicaciones fuera de la red más desafiantes, desde desiertos arenosos hasta costas tropicales.
P1: ¿Qué tamaño de cable necesito entre los paneles solares y el variador?
R: El tamaño del cable depende de la corriente CC y la distancia. Para un variador de 7,5 kW, normalmente se utiliza un cable de cobre de 4‑10 mm² para distancias cortas. Utilice nuestra herramienta de dimensionamiento de cables o consulte a un técnico. Utilice siempre cables con doble aislamiento y resistentes a los rayos UV para tendidos al aire libre.
P2: La bomba se detiene intermitentemente en días nublados. ¿Es eso normal?
R: Sí. Cuando la irradiancia solar cae por debajo del umbral de arranque, el variador detendrá la bomba para evitar el sobrecalentamiento a baja velocidad. Una vez que regresa suficiente energía solar, la unidad se reinicia automáticamente. Puede ajustar los umbrales de potencia de inicio y parada para reducir los ciclos frecuentes.
P3: El variador se dispara por “sobrecorriente” al arrancar la bomba. ¿Qué puedo hacer?
R: Aumente el tiempo de aceleración (parámetro P.10) para reducir la corriente de arranque. También verifique si el eje de la bomba está atascado o el impulsor bloqueado. Si el motor es viejo, la resistencia del aislamiento puede ser baja; mida con un megger.
P4: ¿Cómo funciona la unidad en condiciones de sombra parcial?
R: El algoritmo MPPT incluye el modo de “exploración global” (parámetro P.91 = 1) que periódicamente barre toda la curva I-V para encontrar el verdadero punto de máxima potencia, evitando picos locales causados por el sombreado. Esto puede recuperar entre el 10 y el 30 % de la energía perdida en comparación con el MPPT estándar.
P5: ¿Cómo configuro alertas por SMS para fallas de la bomba?
R: Conecte un módem GSM (por ejemplo, CSIVEI GSM‑01) al puerto RS485 del variador. Configure el grupo de parámetros P.15 para configurar números de teléfono y tipos de fallas (funcionamiento en seco, sobrecorriente, etc.). Cuando ocurre una falla, la unidad envía un SMS a hasta 5 números.
Una cantera en una región con escasez de agua necesitaba un control continuo del polvo, pero la red eléctrica no era confiable. Un VFD de bomba solar CSIVEI con un conjunto de inversor de bomba de agua solar CSIVEI de 7,5 kw y 380 V alimentaba una bomba de alta presión que alimentaba cañones de nebulización.
Niveles de polvo reducidos por debajo de los límites reglamentarios.
El respaldo del generador diésel solo necesitaba el 2% del tiempo.
Reducción del coste de la energía en un 85% en comparación con el funcionamiento con red/diésel.
El monitoreo remoto vía Modbus permite al administrador de la planta verificar el flujo de agua desde la oficina.
El sistema se amortizó solo en 18 meses y se adoptó en otras dos instalaciones de la empresa.
